Строгальный нож для деревообрабатывающихстанков

Номер патента: 292769

Автор: Вайнер

ZIP архив

Текст

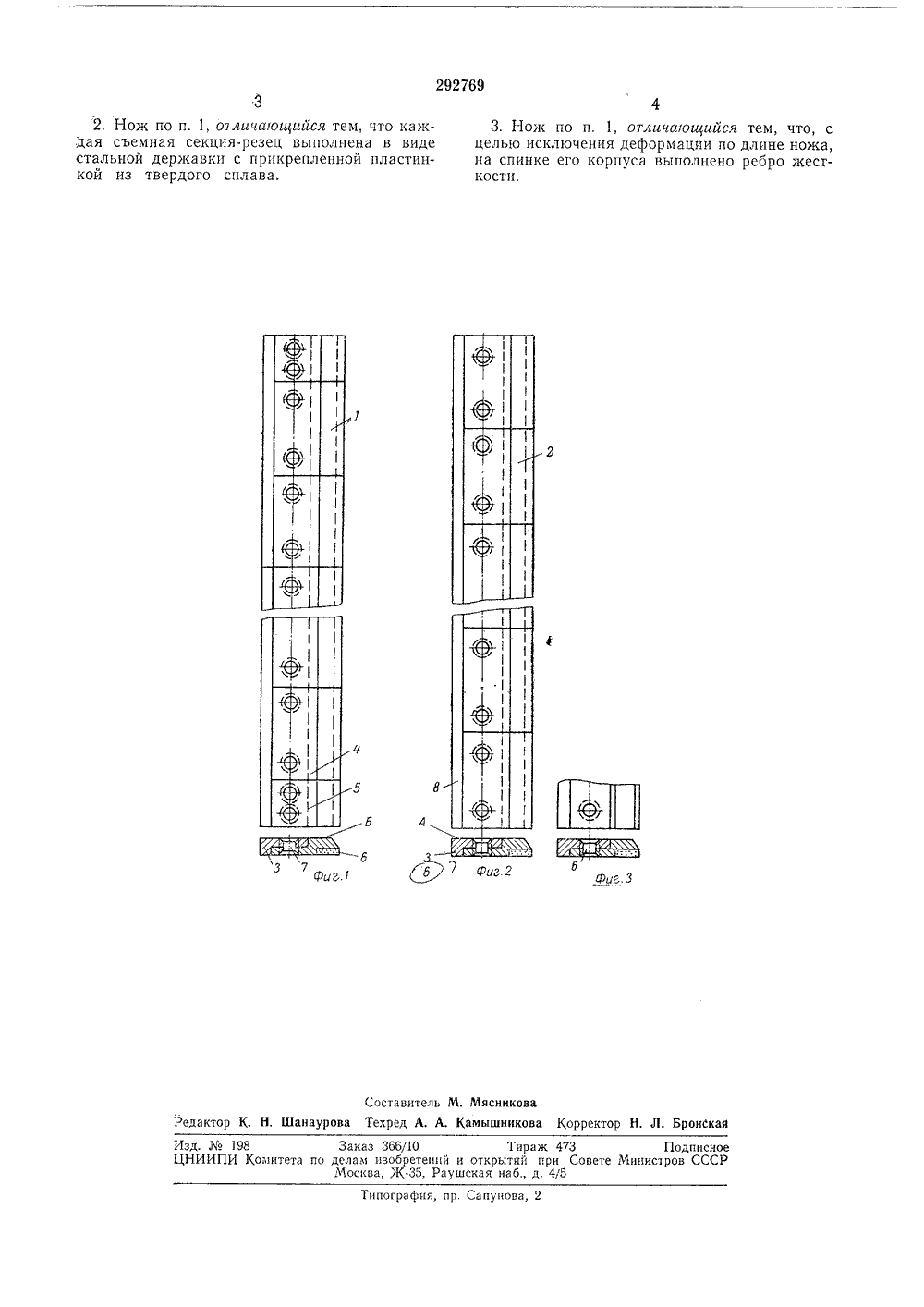

Республик Зависимое от авт. свидетельстваЗаявлено 10.1 Х,1968 ( 1268905/29-3с присоединением заявкиМПК В 27 д 13/О В 27 д 13,0Комитет по делам зобретений и открытий орн Совете Министров СССРоритет Опубликовано 15.1.1971, БюллетеньДата опубликования описания 5.111.19 ДК 621 912 023(0 Авторизобретения С, Б, Вайн аявите ВООБРАБАТЫ ВАЮЩИ 2 ревообрабатываПредмет изобрет ообрабатываус и пластим порядке с арного ножа,улучшения стойкости, де укреплен- твердосплавю ия вп ТРОГАЛЬНЫЙ НОЖ ДЛЯ Д СТАНИзобретение относится к деющей промышленности.Известные строгальные ножи для деревообрабатывающих станков - рейсмусовых, фуговальных, лущильных и шпонострогальных - имеют высокую себестоимость и малостойки, что снижает качество обрабатываемой продукции.Цель изобретения - устранить указанные недостатки. 10Для осуществления поставленной цели используют известный строгальный нож, который выполнен в виде укрепленных на общем корпусе съемных твердосплавных секций-резцов, причем каждая съемная секция-резец 15 представляет собой стальную державку с прикрепленной пластинкой из твердого сплава, а на спинке корпуса ножа выполнено ребро жесткости.На фиг. 1 изображен нож левый в сборе; на 20 фиг. 2 - нож правый в сборе; на фиг. 3 показано крепление секций-резцов.Комплект инструмента состоит из пары строгальных ножей 1 и 2 для двухножевой головки или из двух пар ножей для четырехножевой головки, и т. д.Каждый нож состоит из корпуса 8 и пластины 4 из твердого сплава, установленных в шахматном порядке с пластинами противоположного парного ножа 2, а также съемных 30 твердосплавных секций-резцов б, закрепленных на корпус заклепками б или шпильками 7 с прорезью под отвертку.Секции-резцы выполнены в виде стальной державки с напаянной на нее пластинкой твердого сплава. Державка имеет форму, сопрягаемую с формой корпуса ножа 3. Для исключения деформации по длине ножей 1 и 2 на спинке корпуса выполнено ребро жесткости 8,Предусматривается установка пластин в шахматном порядке с пластинами противоположного парного ножа,Собранные ножи шлифуются по плоскостям Л и Б. Сверление отверстий под заклепку б или резьбу и нарезка резьбы осуществляется одновременно в корпусе 8 ножа 1 и секциях- резцах. 1, Строгальный нож для деревющих станков, содержащий корны, установленные в шахматнопластинами противоположногоотличающийся тем, что, с целькачества продукции и повышенстрогальный нож выполнен вных на общем корпусе съемныхных секций-резцов.292769 г 2 из.1 Составитель М. Мясниковаанаурова Техред А. А. Камышникова Корректор Н, Л. Бронская Реда кто каз 366/10 Тираж 473 Подписное ам изобретений и открытий при Совете Министров СССР сква, Ж, Раушская наб., д. 4/5 зд.198 митета по ография, пр. Сапунова, 2 2. Нож по п. 1, отличающийся тем, что каждая съемная секция-резец выполнена в виде стальной державки с прикрепленной пластинкой из твердого сплава. 3. Нож по п, 1, отличающийся тем, что, с целью исключения деформации по длине ножа, на спинке его корпуса выполнено ребро жесткости.

Смотреть

Заявка

1268905

С. Б. Вайнер

МПК / Метки

МПК: B27G 13/02, B27G 13/04

Метки: деревообрабатывающихстанков, нож, строгальный

Опубликовано: 01.01.1971
