Способ модификации поверхности изделии из поликарбонатов

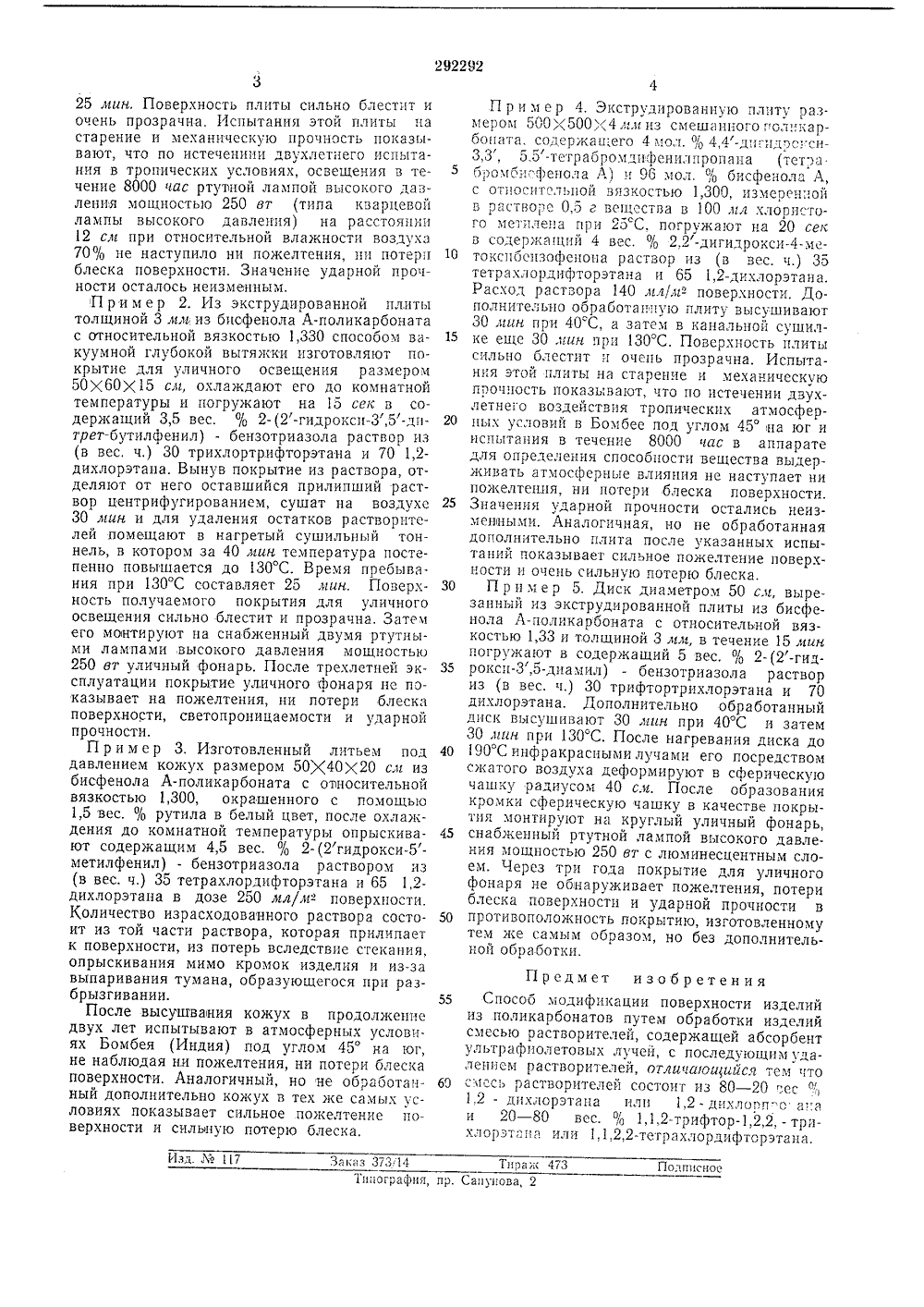

Союз Советских Социалистических Республикт патентаависимьп Заявлено 16.Х.1969 (М 136961123-5 ПК С 08 г 53/2 С 08 д 17/1 1 риоритет 01.Х,1968,Р 1800277.2,РГ амитет по делам ДК 678.674 415-9(088.8) бретений крытии публпковапо 06,1,1971. Бюллетень М Совете Министро СССР Дата опубликования описания 2.111.1971 Авторизобретени Иностра Гюнтер Пейльштеккерлика ГерманшфирмаБайерлика Гер аявител АГ мании) СПОСОБ МОДИФИКАЦИИ ПОВЕРХНОСТИ ИЗДЕЛИЙ ИЗ ПОЛИКАРБОНАТОВворам абсорбен в случае надоб Известен способ модификации поверхности изделий из поликарбонатов путем обработки их смесью растворителей (1,2-дпхлорпропан и бензол), содержащей абсорбент ультрафиолетовых лучей, с последующим удалением растворителей, Обработку осуществляют, погружая изделие в указанньй раствор на о - 60 сек при комнатной температуре или обрызгивая изделие этим раствором.Однако низкая температура вспышки смеси и реднось для здоровья паров этих растворителей делают способ не особенно удобным.Для модификации поверхности изделий из поликарбонатов предлагается применять смесь растворителей, состоящую из 80 - 20 вес. % 1,2-дихлорэтана или 1,2-дихлорпропана и 20 - 80 вес. % 1,1,2-трифтор,2,2,-трихлорэтана или 1,1,2,2,-тетрахлордифторэтана. Если температура вспышки смеси из бензола и 1,2-дихлорпропана в соотношении 50: 50 - 80:20 лежит ниже 5 С, то смеси пз трихлортрифторэтана пли тетрахлордифторэтана и 1,2-дихлорэтана в соотношении 50: 50 - 20: 80 не являются горючими.Предложенная смесь обеспечивает безопасность проведения процесса и устраняет опасность образования трещин на поверхности изделий под напряжением.Следует указать, что к растт ов ультрафиолетовых лучей ности можно прибавить растворимые в них красители, антистатические средства, бактерициды, бактериостатики, мягчители или антиокислители.5 Кроме того, по предложенному способупредварительный отжиг обрабатываемых издсл.ш проводят только в исключительных случаях. Готовые изделия после проведения модификации при необходимости могут быть 10 еще дополнительно подвергнуты горячей деформации известным способом, например прессованием под давлением, глубокой и прокатной вытяжкой.П р и м е р 1. Экструдпрованную плиту раз мером 300(ЗООХ 4,ч.я из бисфенола А-поликарбоната с относительной вязкостью 1,320, измеренной в растворе 0,5 г вещества в 100 лл хлористого метплена при 25 С, в течение 10 сек погружают в содержащий 5 вес. % 2-(2-гид рокси,5 - ди - трет-бутилфенил) - бензотриазола раствор пз (в вес, ч.) 40 тетрахлордифторэтана и 60 1,2 - дихлорэтана. После стекания капель избыточного раствора плиту высушивают на воздухе при комнатной тем пературе до испарения большей части растворителя. Остаток растворителя удаляется в нагретом сушильном тоннеле, в котором в течение 40 лик температура постепенно повышается до 130 С. Пресс-изделия выдерживают 30 дополнительно при этой температуре еще292292 55 60 Изд.117 Заказ 373 14 Тарасюк 473 Полписное Типография, пр. Сапунова, 2 325 мин. Поверхность плиты сильно блестит и очень прозрачна, Испытания этой плиты на старение и механическую прочность показывают, что по истечениии двухлетнего испытания в тропических условиях, освещения в течение 8000 нас ртутной лампой высокого давления мощностью 250 вт (типа кварцевой лампы высокого давления) на расстоянии 12 см при относительной влажности воздуха 70 О/о не наступило ни пожелтения, ни потери блеска поверхности. Значение ударной прочности осталось неизмененным,П р и м е р 2. Из экструдированной плиты толщиной 3 мм из бисфенола А-поликарбоната с относительной вязкостью 1,330 способом вакуумной глубокой вытяжки изготовляют покрытие для уличного освещения размером 50;к 60)(15 см, охлаждают его до комнатной температуры и погружают на 15 сек в содержащий 3,5 вес, /о 2-(2-гидрокси,5-дитрет-бутилфенил) - бензотриазола раствор из (в вес, ч.) 30 трихлортрифторэтана и 70 1,2- дихлорэтана. Вынув покрытие из раствора, отделяют от него оставшийся прилипший раствор центрифугированием, сушат на воздухе 30 лсин и для удаления остатков растворителей помещают в нагретый сушильный тоннель, в котором за 40 мин температура постепенно повышается до 130 С, Время пребывания при 130 С составляет 25 мин, Поверхность получаемого покрытия для уличного освещения сильно блестит и прозрачна. Затем его монтируют на снабженный двумя ртутными лампами, высокого давления мощностью 250 вт уличный фонарь. После трехлетней эксплуатации покрытие уличного фонаря не показывает на пожелтения, ни потери блеска поверхности, светопроницаемости и ударной прочности.П р и м е р 3. Изготовленный литьем под давлением кожух размером 50;(40 Х 20 слс из бисфенола А-поликарбоната с относительной вязкостью 1,300, окрашенного с помощью 1,5 вес. /, рутила в белый цвет, после охлаждения до комнатной температуры опрыскивают содержащим 4,5 вес. % 2-(2 гидрокси- метилфенил) - бензотриазола раствором из (в вес. ч.) 35 тетрахлордифторэтана и 65 1,2- дихлорэтана в дозе 250 мл/м- поверхности. Количество израсходованного раствора состоит из той части раствора, которая прилипает к поверхности, из потерь вследствие стекания, опрыскивания мимо кромок изделия и из-за выпаривания тумана, образующегося при разбрызгивании.После высуцгвания кожух в продолжение двух лет испытывают в атмосферных условиях Бомбея (Индия) под углом 45 на юг, не наблюдая ни пожелтения, ни потери блеска поверхности. Аналогичный, но не обработанный дополнительно кожух в тех же самых условиях показывает сильное пожелтение поверхности и сильную потерю блеска,5 10 15 20 25 30 35 40 45 50 П р и м е р 4. Экструдированную плиту размером 500;(500;(4 ммиз смешанного цолцкарооцата, содержац;его 4 мол, О 1 4,4-дцгцлосгси,3, 5,5-тетрабромдифенилпропапа (тетра бромбнгфенола А) и 96 мол. о/о бисфенола А, с относительной вязкостью 1,300, измерен.,ой в растворе 0,5 г вещества в 100 лл хлористого метнлеца при 25 С, погружают на 20 сек в содержащий 4 вес. % 2,2-дигидрокси-метоксцбснзофецопа раствор из (в вес. ч.) 35 тетрахлордифторэтана и 65 1,2-дихлорэтана. Расход раствора 140 лл/л- поверхности. Дополнительно обработанную плиту высушивают 30 лин при 40 С, а затем в канальной сушилке еще 30 лин при 130 С, Поверхность плиты сильно блестит и очень прозрачна. Испытания этой плиты на старение и механическую прочность показывают, что по истечении двухлетнего воздействия тропических атмосферных условий в Бомбее под углом 45 на юг и испытания в течение 8000 час в аппарате для определения способности вещества выдерживать атмосферные влияния не наступает ни пожелтеппя, ни потери блеска поверхности. Значения ударной прочности остались неизменными, Аналогичная, но не обработанная дополнительно плита после указанных испытаний показывает сильное пожелтение поверхности и очень сильную потерю блеска.П р и мер 5. Диск диаметром 50 сл, вырезанный из экструдированной плиты из бисфенола А-поликарбоната с относительной вязкостью 1,33 и толщиной 3 мм, в течение 15 мин погружают в содержащий 5 вес. % 2-(2-гидроксц,5-диамил) - бензотриазола раствор из (в вес. ч.) 30 трифтортрихлорэтана и О дихлорэтана. Дополнительно обработанный диск высушивают 30 лин при 40 С и затем 30 лин при 130 С. После нагревания диска до 190 С инфракрасными лучами его посредством сжатого воздуха деформируют в сферическую чашку радиусом 40 см. После образования кромки сферическую чашку в качестве покрытия монтируют на круглый уличный фонарь, снабженный ртутной лампой высокого давления мощностью 250 вт с люминесцентным слоем. Через три года покрытие для уличного фонаря не обнаруживает пожелтения, потери блеска поверхности и ударной прочности в противоположность покрытию, изготовленному тем же самым образом, но без дополнительной обработки. Предмет изобретенияСпосоо модификации поверхности изделий из поликарбонатов путем обработки изделий смесью растворителей, содержащей абсорбент ультрафиолетовых лучей, с последующим удалением растворителей, отличсиощийся тем что спесь растворителей состоит из 80 - 20;ес "-, 12 - дихлорэтана или 1,2 - дихлорп-о аца и 20 - 80 вес. % 1,1,2-трифтор,2,2,- трихлорэтана или 1,1,2,2-тетрахлордифторэтана.
