Транзисторный формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 291323
Авторы: Барановский, Васильев
Текст

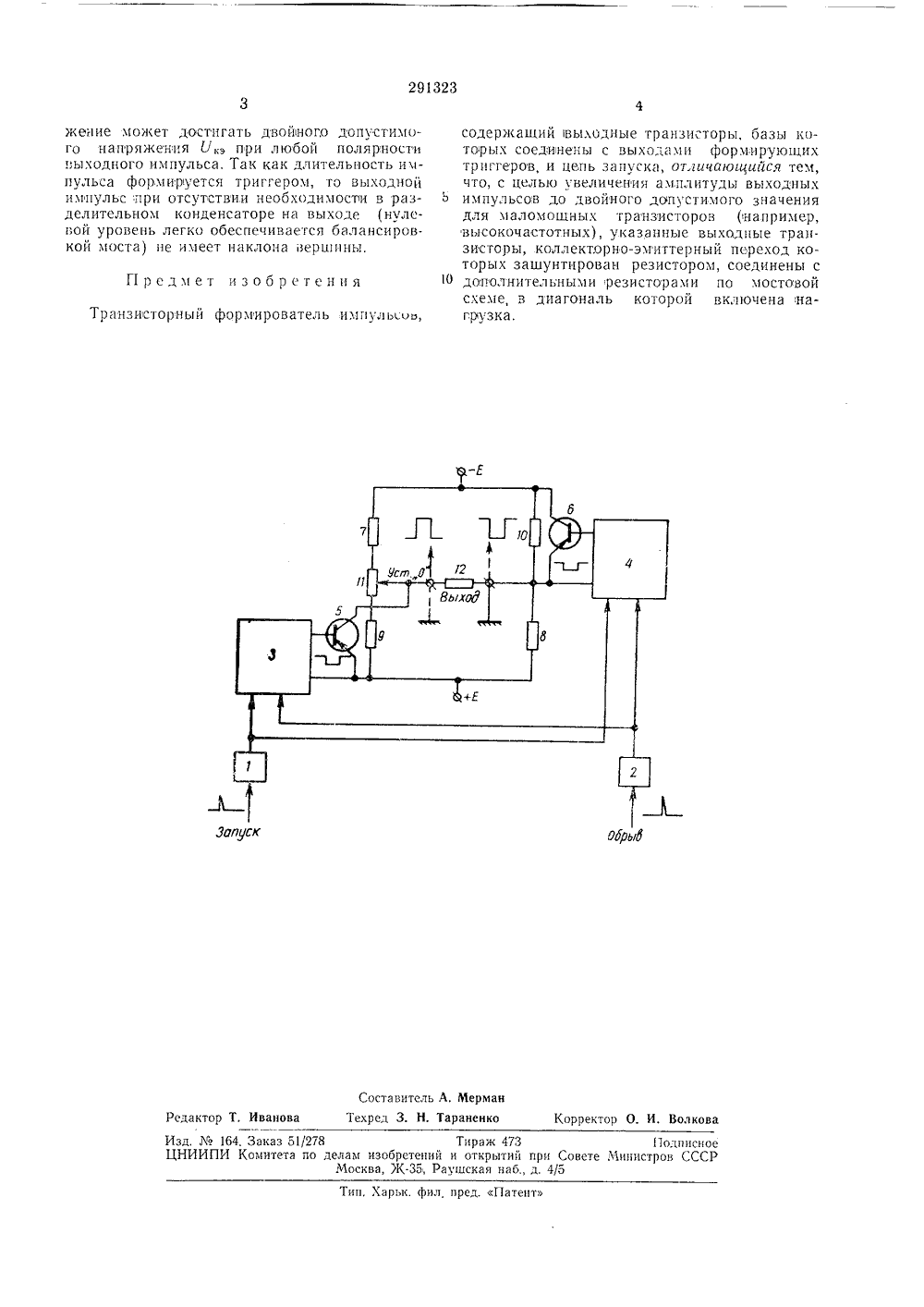

291323 Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое От авт. свидетельства-1329214/26-9) ки-Заявлено 05 Х.1969 с присоединением з 031 Комитет по делам изобретений и открытий при Совете Министров СССРиоритет УДК 621 374.3(088.8 Опубликовано 06,1,1971. Бюллетень М 3 Дата опубликования описания 21.1 Ч.1971 Авторы зобретени ановскии и А. В, Василье аявител АНЗИСТОРНЪЙ ФОРМИРОВАТЕЛЬ ИМПУЛЬС Изобретение относится к импульеной технике и может быть использовано для создания выходных каскадов импульсных генераторов и электростимуляторов биологических объектов. 5Известные схемы с последовательным включением транзисторов для повышения выходного напряжения не обеспечивают достаточной величины амплитуды выходных импульсов.10Цель изобретения - увеличение амплитуды выходных импульсов до двойного допустимого значения для маломощных транзисторов.Для этого в предлагаемом формирователе выходные транзисторы, коллекторно-эмиттер ный переход которых зашунт 1 ирован резистором, соединены с дополнительными резисторами по мостовой схеме, в диагональ которой включена нагрузка.На чертеже приведена принципиальная схема, предлагаемого устройства.Формирователь содержит: трансформаторы 1,и 2 запускающего,и обрывающего импульсов; формирующие триггеры 3 и 4 с изолированными источниками,питания; выходные транзисторы 5 и 6, сопротивления 7 - 10 моста; сопротивление моста - потенциометр 11 установки;нуля напряжения на выходе; сопротивление нагрузки 12.В исходном состоянии триггеры 3 и 4 запирают транзисторы о и 6. При равенстве согротивлений плеч моста напряжение Г транзисторов 5 и 6 будет составлять 0,5 Е, где Е - напряжение источника питания моста. Если мост сбалансирован при помощи,потенциометра 11, то ток через сопротивление нагрузки 12 и выходное напряжение равны нулю. (Ве.тичины сопротивлений моста выбираются из расчета возможных максимальных значений 1 ко трачзисторов,по условию 1 де 1 ) Ук, чем и обеспечивается стабильность нулевого уровня напряжения на выходе).Импульсы запуска и обрыва поступают через трансформаторы 1 и 2 иа входы триггеров 3 и 4, формируя нужную длительность импульса, равную задержке между запускающим и Обрыва 10 щим импульсомТриггеры 3 и 4 одновременно открывают транзисторы 5 и 6. Напряжение Г, этих транзисторов становится малым, и через сопротивление нагрузки 12 идет ток, Выходное напряжение будет приолизительно равно напряжению источника питания Е (за вычетом падения напряжения на открытых транзисторах 5 и 6). В зависимости от того, какой конец сопротивления нагрузки 12 зяземляется, можно получить импульсы положительной или отрицательной полярности.Таким образом, благодаря мостовой схеме включения транзисторов выходное няпря291323 обрыд Запуск Составитель А. МерманТехред 3. Н. Тараненко Корректор О. И. Волкова Редактор Т, Иванова Изд, М 164. Заказ 51/278 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Тип, Харьк. фил, пред. Патент жение может достигать двойного допустимого нагтряжения /к, при любой полярности выходного импульса. Так как длительность импульса форлируется триггером, то выходной импульс при отсутствии необходимости в разделительном конденсаторе на выходе (нулевой уровень легко обеспечивается балансировкой моста) не и.геет наклона вершины,Предмет изобретенияТрггнзисторный формирователь импульсно,содержащий выходные транзисторы, базы которых соединены с выходами формирующих триггеров, и цепь запуска, от,гичающийся тем, что, с целью увеличения амплитуды выходных 5 импульсов до двойного допустимого значениядля маломощных транзисторов (наприхгер, высокочастотных), указанные выходные транзисторы, коллекторно-эзтиттерный переход которых зашунтирован резистором, соединены с ф дополнительными резисторами по мостовойсхеме, 3 диагональ которой включена нагрузка.
СмотретьЗаявка
1329214
А. Л. Барановский, А. В. Васильев
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, транзисторный, формирователь
Опубликовано: 01.01.1971
