Формирователь импульсов напряжения

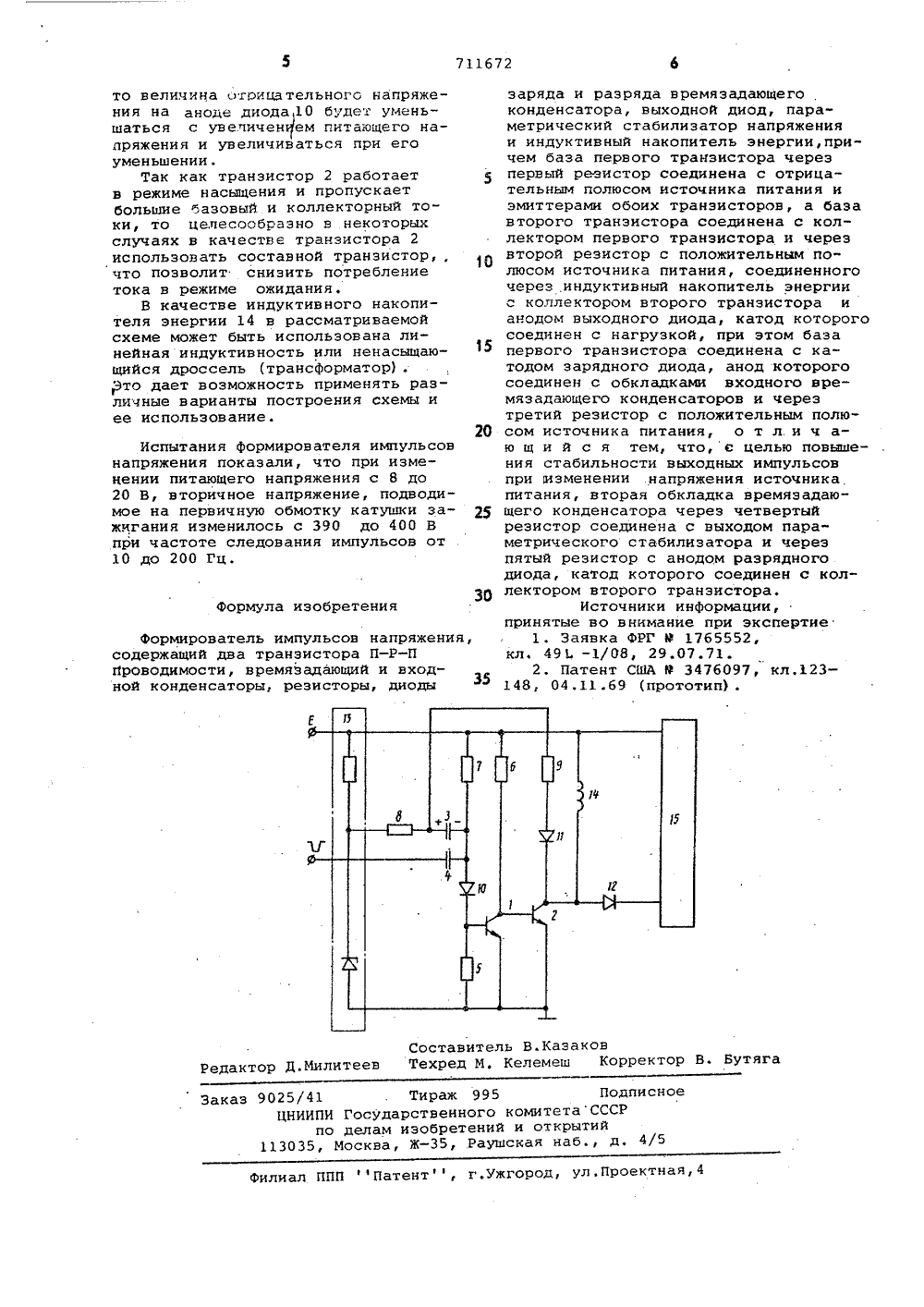

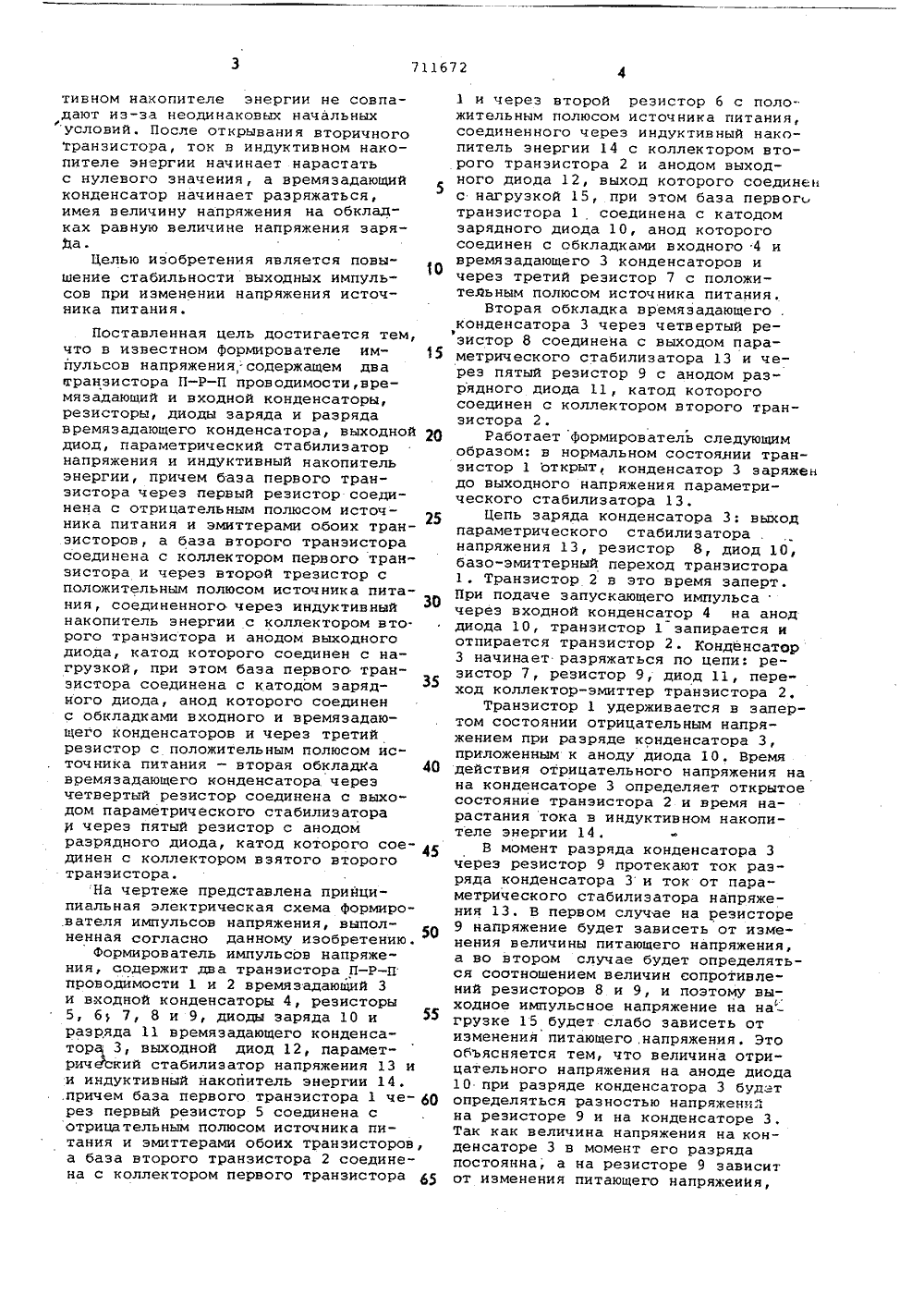

Союз Советских Социалистических Республик(51)М. Кл. с присоединением заявки Мо(23) Приоритет Н 03 К 5/04 Государственный комитет СССР по делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ НАПРЯЖЕНИЯ Изобретение относится к радиотехнической промышленности и может быть использовано для питания импульсным напряжением элементов радистехнических 5 устройств, например, индуктивных.Известны формирователи импульсов напряжения.Один из известных формирователей импульсов напряжения включает в себя 1 О несколько коммутируемых транзисторов, один из которых в коллекторной цепи содержит индуктивный накопитель энергии с насыщающимся сердечником 1.Стабильность выходного напряжения в известном формирователе осуществляется за счет изменения скважнссти запускающих импульсов, в результате чего поддерживается неизменным толь - ко среднее значение выходного импульсО ного напряжения.Недостатком известного формирователя является низкая стабильность амплитуды отдельных импульсов.ИэвестЕн более совершенный форми рователь импульсов напряжения, наиболее близкий к данному изобретению, который содержит два транзистора П-Р-П проводимости, времяэадающий и входной конденсаторы,резисторы,диоды заряда и разряда времяэадающего конденсатора, выходной диод, параметрический стабилизатор напряжения и индуктивный накопитель энергии причем база перьсго транзистора через первьтй резистор соединена с отрицательным полюсом источника питаия и эмит" терами обоих транзисторов, а база втсрсго транзистора соединена с коллектором первого транзистора и через второй резистор с положительным полюсом источника питания, соединенного через индуктивный накопитель энергии, с коллектором второго транзистора и анодом выходного диода, катод которого сседингн с нагрузкой, при этом база первого транзистора соединена с катодом зарядного диода, анод которого соединен с обкладками, входного и времязадающегс конденсаторов и через третий Резистор с положительным полюсом источника питания 2.Недостатком этого формирователя импульсов напряжения является то, что вь:хсдное напряжение при иэмении напряжения питания сказывается стабилизированным частично, так как время разряда времязадающгго конденсатора и время нарастания тока в индук -тивном накопителе энергии не совпадают из-за неодинаковых начальных условий. После открывания вторичного транзистора, ток в индуктивном накопителе энергии начинает нарастать с нулевого значения, а времязадающий конденсатор начинает разряжаться, имея величину напряжения на обкладках равную величине напряжения заря 1 а еЦелью изобретения является повышение стабильности выходных импульсов при изменении напряжения источника питания. 30 Поставленная цель достигается тем, что в известном формирователе им пульсов напряжения, содержащем два транзистора П-Р - П проводимости,времязадающий и входной конденсаторы, резисторы, диоды заряда и разряда времязадающего конденсатора, выходной 20диод, параметрический стабилизатор напряжения и индуктивный накопитель энергии, причем база первого транзистора через первый резистор соединена с отрицательным полюсом источника питания и эмиттерами обоих транзисторов, а база второго транзистора соединена с коллектором первого транзистора и через второй трезистор с положительным полюсом источника питания, соединенного через индуктивный накопитель энергии с коллектором вто. рого транзистора и анодом выходного диода, катод которого соединен с нагрузкой, при этом база первого транзистора соединена с катодом зарядного диода, анод которого соединен с обкладками входного и времязадающего конденсаторов и через третий резистор с положительным полюсом источника питания - вторая обкладка 40 времязадающего конденсатора через четвертый резистор соединена с выходом параметрического стабилизатора и через пятый резистор с анодом разрядного диода, катод которого сое динен с коллектором взятого второго транзистора.На чертеже представлена принципиальная электрическая схема формирователя импульсов напряжения, выполненная согласно данному изобретению.Формирователь импульсов напряжения, содержит два транзистора П-Р-П проводимости 1 и 2 времязадающий 3 и входной конденсаторы 4, резисторы 5, б 7, 8 и 9, диоды заряда 10 и разряда 11 времязадающего конденсатора,: 3, выходной диод 12, параметрический стабилизатор напряжения 13 и и индуктивный накопитель энергии 14, .причем база первого транзистора 1 че- ц) рез первый резистор 5 соединена с отрицательным полюсом источника питания и эмиттерами обоих транзисторов, а база второго транзистора 2 соединена с коллектором первого транзистора 65 1 и через второй резистор 6 с положительным полюсом источника питания, соединенного через индуктивный накопитель энергии 14 с коллектором второго транзистора 2 и анодом выходного диода 12, выход которого соединен с нагрузкой 15, при этом база первог транзистора 1 соединена с катодом зарядного диода 10, анод которого соединен с обкладками входного 4 и времязадающего 3 конденсаторов и через третий резистор 7 с положительным полюсом источника питания.Вторая обкладка времяэадающего . конденсатора 3 через четвертый ре- Фзистор 8 соединена с выходом параметрического стабилизатора 13 и через пятый резистор 9 с анодом разрядного диода 11, катод которого соединен с коллектором второго транзистора 2.Работает формирователь следующим образом: в нормальном состоянии транзистор 1 открыт конденсатор 3 заряжен до выходного напряжения параметрического стабилизатора 13.Цепь заряда конденсатора 3: выход параметрического стабилизатора напряжения 13, резистор 8, диод 10, базо-эмиттерный переход транзистора 1. Транзистор 2 в это время заперт. При подаче запускающего импульса через входной конденсатор 4 на анод диода 10, транзистор 1 запирается и отпирается транзистор 2 . Конденсатор 3 начинает разряжаться по цепи: резистор 7, резистор 9, диод 11, переход коллектор-эмиттер транзистора 2,Транзистор 1 удерживается в запертом состоянии отрицательным напряжением при разряде конденсатора 3, приложенным к аноду диода 10. Время действия отрицательного напряжения на на конденсаторе 3 определяет открытое состояние транзистора 2 и время нарастания тока в индуктивном накопителе энергии 14.абВ момент разряда конденсатора 3 через резистор 9 протекают ток разряда конДенсатора 3 и ток от параметрического стабилизатора напряжения 13, В первом случае на резисторе 9 напряжение будет зависеть от изменения величины питающего напряжения, а во втором случае будет определяться соотношением величин сопротивлений резисторов 8 и 9, и поэтому выходное импульсное напряжение на нагрузке 15 будет слабо зависеть от изменения питающего напряжения. Это объясняется тем, что величина отрицательного напряжения на аноде диода 10 при разряде конденсатора 3 будет определяться разностью напряжений на резисторе 9 и на конденсаторе 3, Так как величина напряжения на конденсаторе 3 в момент его разряда постоянна, а на резисторе 9 зависитот изменения питающего напряжеиия,711672 формула изобретения Составитель В.КазаковРедактор Д.Милитеев Техред М, Келемеш Корректор В. Бут ПодписнетаСССРкрытийнаб., д, 4/5 Тираж 995 Государственного делам изобретений осква, Ж, Рауш з 9025/41 ЦНИИП1303 Патентф, г,ужгород, ул.Проектная ал то величина отрицательного напряжения на аноде диода 10 будет уменьшаться с увечичен ем питающего напряжения и увеличиваться при егоуменьшении,Так как транзистор 2 работаетв режиме насыщения и пропускаетбольшие базовый и коллекторный токи, то целесообразно в некоторыхслучаях в качестве транзистора 2испольэовать составной транзисторчто позволит снизить потреблениетока в режиме ожидания.В качестве индуктивного накопителя энергии 14 в рассматриваемойсхеме может быть использована линейная индуктивность или ненасыщающийся дроссель (трансформатор) .то дает возможность применять различные варианты построения схемы иее использование. Испытания формирователя импульсов напряжения показали, что при изменении питающего напряжения с 8 до 20 В, вторичное напряжение, подводимое на первичную обмотку катушки зажигания изменилось с 390 до 400 В при частоте следования импульсов от 10 до 200 Гц. Формирователь импульсов напряжения, содержащий два транзистора П-Р-П Проводимости, времяэадающий и входной конденсаторы, резисторы, диоды заряда и разряда времязадающегоконденсатора, выходной диод, параметрический стабилизатор напряженияи индуктивный накопитель энергии,при"чем база первого транзистора черезпервый резистор соединена с отрицательным полюсом источника питания иэмиттерами обоих транзисторов, а базавторого транзистора соединена с коллектором первого транзистора и черезвторой резистор с положительным полюсом источника питания, соединенногочерез индуктивный накопитель энергиис коллектором второго транзистора ианодом выходного диода, катод которогосоединен с нагрузкой, при этом базапервого транзистора соединена с катодом зарядного диода, анод которогосоединен с обкладками входного времязадающего конденсаторов и черезтретий резистор с положительным полюсом источника питания, о т л.и ч аю щ и й с я тем, что, с целью повышения стабильности выходных импульсовпри язменении напряжения источникапитания, вторая обкладка времяэадающего конденсатора через четвертыйрезистор соединена с выходом пара"метрического стабилизатора и черезпятый резистор с анодом разрядногодиода, катод которого соединен с коллектором второго транзистора,Источники информации,принятые во внимание при экспертие1. Заявка ФРГ Р 1765552,кл. 49 Ь -1/08, 29.07.71.2. Патент США Р 3476097, кл,123148, 04.11.69 прототип) .
