Номер патента: 289971
Авторы: Гаркуша, Занегин, Ханташкеев
Текст

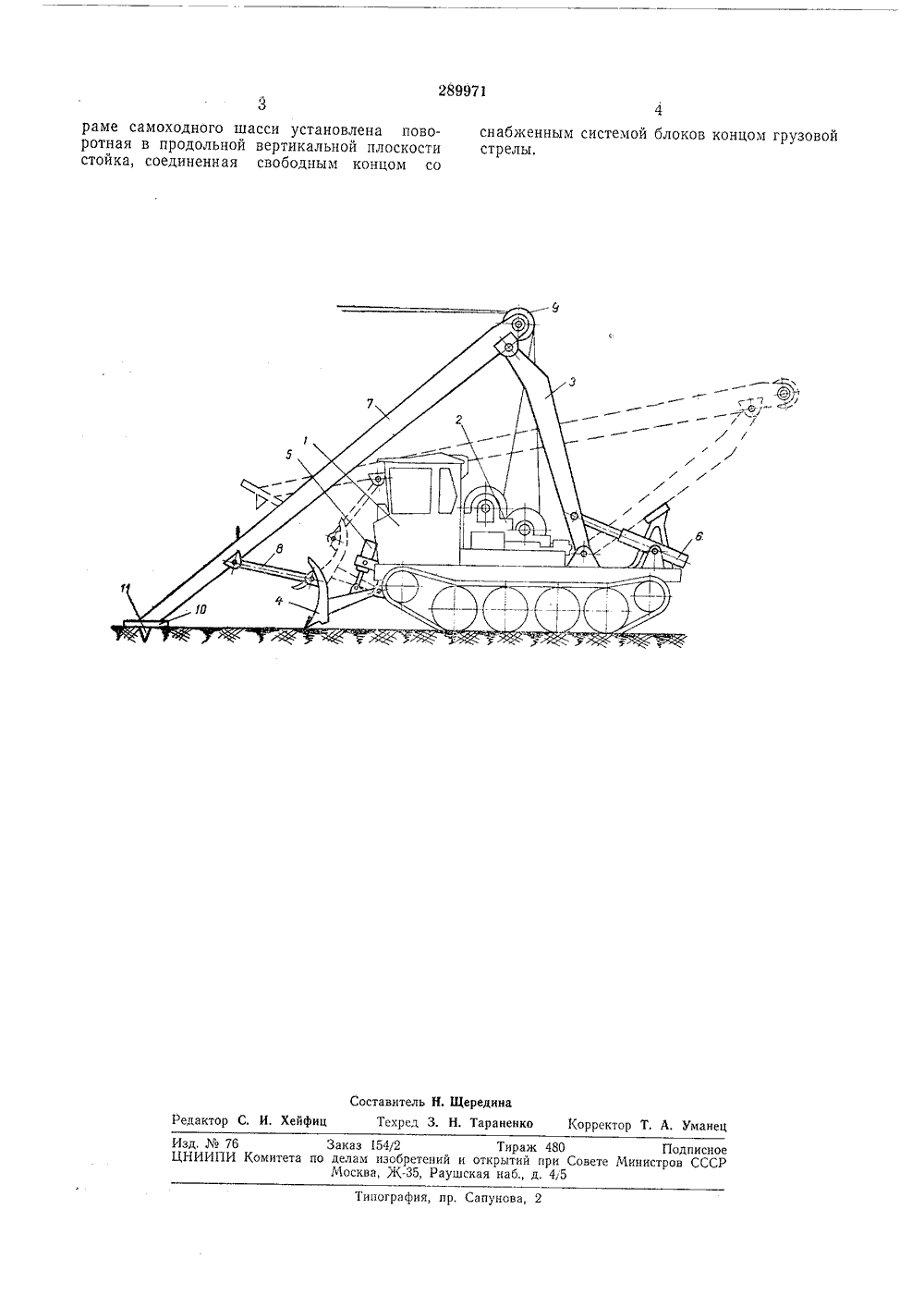

О П И С А Н И Е 289971ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваВ 66 с 23/00 В 66 с 2342 А 01 д 23/08 В 61 Ь 7/00 В 60 р 1/00 305546/29-33) явлено 11.1.1 ем заявкиприсоедине риоритет Комит изобретен при Сово делати открытийМиииотровСР УДК 621.873.127(08 22.Х 1.1970. Бюллетень2за 1971 овання описания 8.11,1971 ован ата опуб Авторызобретения В. Н. Гк арькуша, Л. А. Занегин, В. И, Ханташкеев, Б, Р. ИльяшенН. Н, Макаревич и В. С, Васильевркутский филиал Центрального научно-исследовательскогооектно-конструкторского института механизации и энергетикилесной промышленности витель ТРЕЛЕВОЧНАЯ УСТАНО 2 гидроциподъемстойкиопорную азом. в нуж- илинджение. пом 11 пор ную лее в ты, и нхрон- ществев,Предмет изобретения вочная установка, включающая само- шасси, снабженное лебедкой, бульдоотвалом и поворотной в продольной льной плоскости грузовой стрелой, соей при помощи жесткой тяги с бульдо. отвалом и имеющей на одном концеплиту, а на другом - систему блоичающаяся тем, кто, с целью сокравремени на переход из транспортного ния в рабочее и наоборот, а также соня монтажно-демонтажных работ, нц О Трелеходноезернымвертикадиненно5 зернымопорнуюков, отлщенияположеО кращен Известная трелевочная установка, включающая самоходное шасси, снабженное лебедкой, бульдозерным отвалом и поворотной в продольной вертикальной плоскости грузовой стрелой, соединенной при помощи жесткой тяги с бульдозерным отвалом и имеющей на одном конце опорную плиту, а на другом - систему блоков,Целью изобретения является сокращение времени на переход из транспортного положения в рабочее и наоборот, а также сокращение монтажно-демонтагкных работ.Достигается это тем, что на раме самоходного шасси установлена поворотная в продольной вертикальной плоскости стойка, соединенная свободным концом со снабженным системой блоков концом грузовой стрелы.На чертегке показана описываемая установка, которая состоит из самоходного шасси 1, например трактора ТДТ, с лебедкой 2, позволяющей синхронно наматывать канаты, грузовой стрелы 3, бульдозерного отвала 4, гидроцилиндра Б бульдозерного отвала, гидроцилиндров б подъема мачты,Стрела представляет собой четырехзвенник, складывающийся на трактор вдоль его продольной оси. В рабочем положении наклонная стойка 7 служит аутригером и связана с бульдозерным отвалом 4 при помощи распора 8, Перевод стрелы в рабочее положение и транспортное осуществляется линдрами бульдозерного отвала и мачты. Верхняя часть наклонной имеет систему блоков 9, а нижняя -5 плиту 10 и шип 11. Установка работает следующим обр На лесосеке агрегат разворачивают ном направлении, и при помощи гидроц ров б и б ставят стрелу в рабочее поло 10 При этом наклонная стойка 7 своим ши внедряется в грунт и становится на о плиту 10. Агрегат готов к работе. Да нужном направлении разносятся кана при наличии тягово-несущего каната, си 1 но наматывающегося на барабаны, осу ляется полуподвесная трелевка деревь289971 Составитель Н. ЩерединаРедактор С. И. Хейфиц Техред 3. Н. Тараненко Корректор Т. А. Уманец Изд, Хо 76 Заказ 154/2 Тираж 480 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 4;5 Типография, пр. Сапунова,раме самоходного шасси установлена поворотная в продольной вертикальной плоскости стойка, соединенная свободным концом со снабженным системой блоков концом грузовойстрелы.
СмотретьЗаявка
1305546
Иркутский филиал Центрального научно исследовательского, проектно конструкторского института механизации, энергетики лесной промышленности
В. Н. Гарькуша, Л. А. Занегин, В. И. Ханташкеев
МПК / Метки
МПК: A01G 23/08, B60P 1/00, B61B 7/00, B66C 23/00, B66C 23/42, B66F 9/16
Метки: васильев, ильяшенко, макаревич
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-289971-b-r-ilyashenko-n-n-makarevich-i-v-s-vasilev.html" target="_blank" rel="follow" title="База патентов СССР">Б. р. ильяшенко, н. н. макаревич и в. с. васильев</a>
