Преобразователь временных интервалов в код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 289509
Автор: Смирнов
Текст

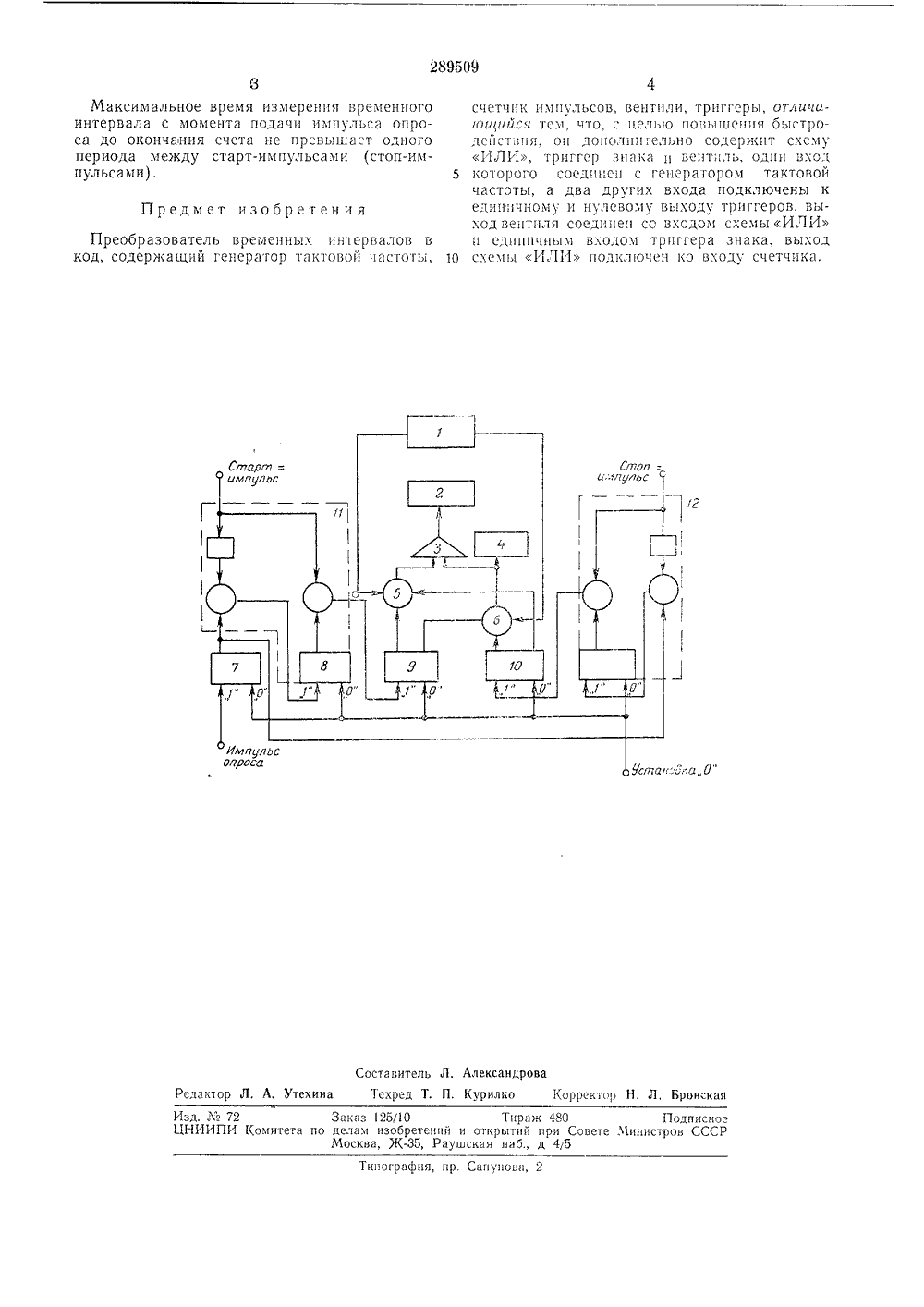

289509 ОПИСАНИЕИЗОЬЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМПК Н 03 с 13/02 Заявлено 14,И 1,1969 ( 1348523/18-24)с присоединением заявкиПриоритет Комитет по делам изобретений и открытий при Совете Министров СССРУДК 681,325(088,8) Опубликовано 08.Х 1.1970. Бюллетень1за 1971 Дага опубликования описания 3.11,1971 Авторизобретения А. К. Смирнов Заявитель ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ В КОД Изобретение относится к преобразователям аналог в к и может быть использовано в устройствах вычислительной техники, автоматики, телемеханики.Известны преобразователи временных интервалов в цифровой код, основанные на принципе подсчета импульсов тактового генератора в интервале времени между старт-импульсом и стоп-импульсом,Недостатком таких преобразователей является сравнительно малое быстродействие, так как время преобразования складывается из времени ожидания старт-импульса и времени измерения временного интервала.С целью повышения быстродействия в предлагаемом чстройстве введены дополнительно схема ИЛИ, триггер знака и вентиль.В преобразователе измеряется временной интервал от старт-импульса до стоп-импульса или его дополнение от стоп-импульса до старт- импульса.Выбор временного интервала или его дополнения определяется расположением старт- и стоп-импчльса по отношению к импульсу опроса, фиксирующему начало измерения,Блок-схема устройства приведена на чертеже.Оно содержит генератор тактовой частоты 1, счетчик импульсов 2, схему ИЛИ 3, триггер знака 4, вентили б и б, триггеры 7 - 10,элемент П, формирующий передний фронт старт-импульса, и элемент 12, формирующий передний фронт стоп-импульса.В начале измерения подается сигнал установки всех триггеров устройства в нулевое состояние. По сигналу импульса опроса триггер 7 устанавливается в единичное состояние. Если при этом старт-импульс отсутствует, то триггер 8 также устанавливается в единичное состояние. Если старт импульс пришел раньше, чем стоп-импульс, то по переднему фронту старт-импульса открывается вентиль б и начинается счет импульсов, поступающих с генератора тактовой частоты 1, счетчиком 2.По переднему фронту стоп-импульса вентиль б закрывается, н счет импульсов тактовой частоты прекращается. При этом вентиль б закрыт по одному из входов, и триггер знака остается в нулевом состоянии.20 Если стоп-импульс пришел раньше, чемстарт-импульс, то открывается вентиль б по переднему фронту стоп-импульса и начинается счет импульсов тактовой частоты до прихода переднего фронта старт-импульса, а триг гер знака 4 устанавливается в единичное состояние.После окончания счета в первом случае всчетчике и триггере знака записан прямой код временного интервала, во втором слччае - да полнительный код,;аО" Составитель Л. АлександроваА. Утехина Тсхред Т. П. Курилко Корректор Н. Л, Бронская Реликт Изд. М 72 Закан ЦНИИПИ Комитета по делам Москв5(10 Тираж зобретепий и открытийЖ, Раушская наб., д 80 Подписно Совете Министров СССР шография, пр. Сшуиова, 2 Максимальное время измерения временного интервала с момента подачи импульса опроса до окончания счета не превышает одного периода между старт-импульсами (стоп-импульсами). Преобразователь временных инервалов вкод, содержащий генератор тактовой частоты,счетчик импульсов, вентили, триггеры, отлииаюиийся тем, что, с целью повышения быстро;сйствц 51, Он доно,ни Гельно содержит схему ИЛИ, триггер знака и вентль, один вход 5 которого соединен с генератором тактовойчастоты, а два других входа подключены к единичному и нулевому выходу триггеров, выход вентиля соеднне: со входом схемы ИЛИ и единичным входом триггера знака. выход 10 схемы ИЛИ подключен ко входу счетчика.
СмотретьЗаявка
1348523
А. К. Смирнов
МПК / Метки
МПК: H03M 1/50
Метки: временных, интервалов, код
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-289509-preobrazovatel-vremennykh-intervalov-v-kod.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь временных интервалов в код</a>
