Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 288029
Авторы: Кореневский, Смирнов, Фомин
Текст

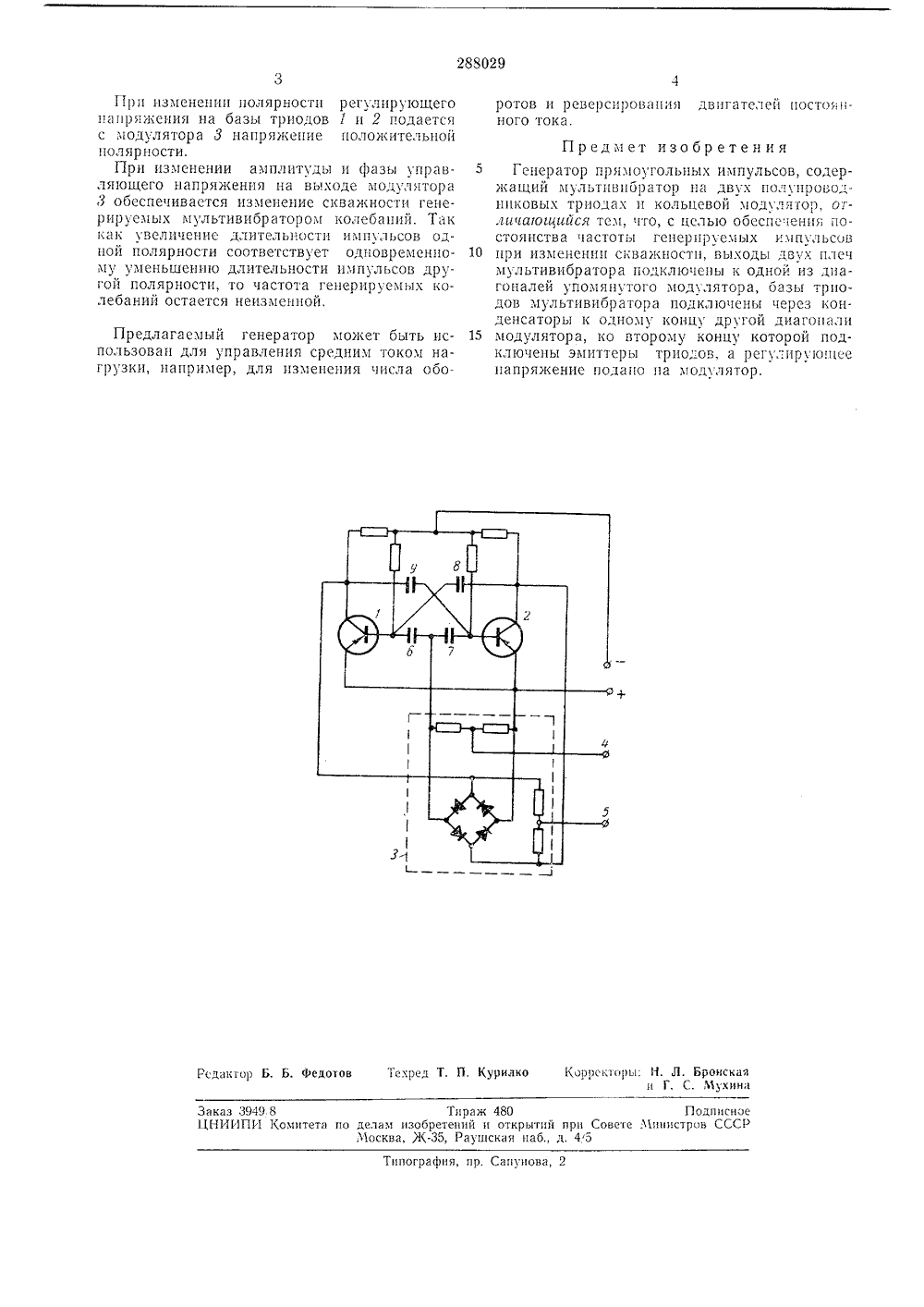

288029 Сооэ Советскил Социалистических Республик:, ,К 021.373.5(088 Приор ите Номитет по деламизобретений и открытпри Совете МинистрСССР,1 дтд опубликовани Авторызоб р етец и я, В. Смирнов, 1 О. В. Фомин и Л. М. Кореневскии Заявитель ЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО Известны генераторы прямоугольных импульсов, содержащие мультивибратор на двух полупроводниковых триодах и кольцевой модулятор, Скважность выхсдцого напряжения мультивибратора изменяется путем изменения управляющего напряжения.При регулировании скважности импульсов в таких устройствах изменяется частота.Предложенный генератор отличается от известных тем, что выходы двух плеч мультивибратора подключены к одной из диагоналей модулятора, базы триодов мультивибратора подключены через конденсаторы к одному концу другой диагонали модулятора, ко второму концу которой подключены эмиттеры триодов, а регулирующее напряжение подано на модулятор.Благодаря этому при изменении скважцости обеспечивается постоянство частоты генерируемых импульсов.На чертеже приведена принципиальная схема предлагаемого генератора.Мультивибратор выполнен на полупроводниковых триодах 1 и 2. Выходы обоих его плеч подключены к одной из диагоналей кольцевого модулятора ), Выходное напряжешс мультивибратора подано на эту диагональ в качестве опорного напряжсния.При наличии входного регулирующего напряжения, поданного на модулятор через клеммы 4 и д, с другой диагонали модулятора ,) ца базы триолоз 1 и 2 через конденсаторы 6 и 7 подастся псрсмсшонапряжение с частотой мультпвибратора. Фаза напряжения оп ределяется полярностью регулирующсго напряжения. При отсутствии регулирующего напряжения мультивибратор раоотасг как симметричный.При полаче рсгулир ющего напряжения 10 симмстри пость генерируемого напряжениянарушается.Предположим, что триод 1 закрыт, а триод2 открыт и в рассматргвасмьш момент при определенной полярносги регулирующсго ид прякеция ца базы триодов 1 и 2 через конденсаторы 6 и / подастся цдц 1)яжсцис Отрицательной полярности с диагонали модулятора 3. При этом конденсатор 8, определяющий длительность генерируемого импульса, разря)кастся ло цссОлино ецьтс величины, чем при гецерировации симмстрциых колебаний, так ка правляоисс цац 1)яжецнс 0 т моллятора 3 понижает погс циал базы триода 1. В следующий полупериол, когда триод 1 открыт, 25 а триод 2 закрыт и иа баз трцолов 1 и 2 с выхода модулятора,3 подано положительное напряжение, коцЛеисдтор 9 рзрядится Ло более низкого отецидлд, так как потсццид 1 цд базе триода 2 повьпцастся за счет поло жительцого напряжения с млулятора,ч.Заказ 3949 8 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Я(-35, Раушская наб., и. 45 Типография, пр. Сапунова, 2 Прп изменении полярности регулирующего напряжения на базы триодов 1 и 2 подается с модулятора 3 напряжение положительной полярности.Прп изменении амплитуды и фазы управляющего напряжения на выходе модулятора 3 обеспечивается изменение скважности генерируемых мультивибратором колебаний. Так как увеличение длителы.Ости импульсов одной полярности соответствует одновременному уменьшению длительности импульсов другой полярности, то частота генерируемых колебаний остается неизменной,Предлагаемый генератор может быть использован для управления средним током нагрузки, например, для изменения числа оборотов и реверспрования двнгателеп постоянНОГО тока. Предмет изобретения5 Генератор прямоугольных импульсов, содержащий мультпвпбратор на двух полупроводниковых триодах и кольцевой модулятор, ог,гичающпйся тем, что, с целью обеспечения постоянства частоты генерируемых импульсов 10 при изменении скважностп, выходы двух плечмультивибратора подключены к одной из диагоналей упомянутого модулятора, базы триодов мультивпбратора подключены через конденсаторы к одному концу другой диагонали 15 модулятора, ко второму концу которой подключены эмиттеры триодов, а регулирующее напряжение подано на модулятор.
СмотретьЗаявка
949573
В. В. Смирнов, Ю. В. Фомин, Л. М. Кореневский
МПК / Метки
МПК: H03K 3/33
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-288029-generator-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов</a>
