Дисковый экструдер для получения полых изделий из полимерных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

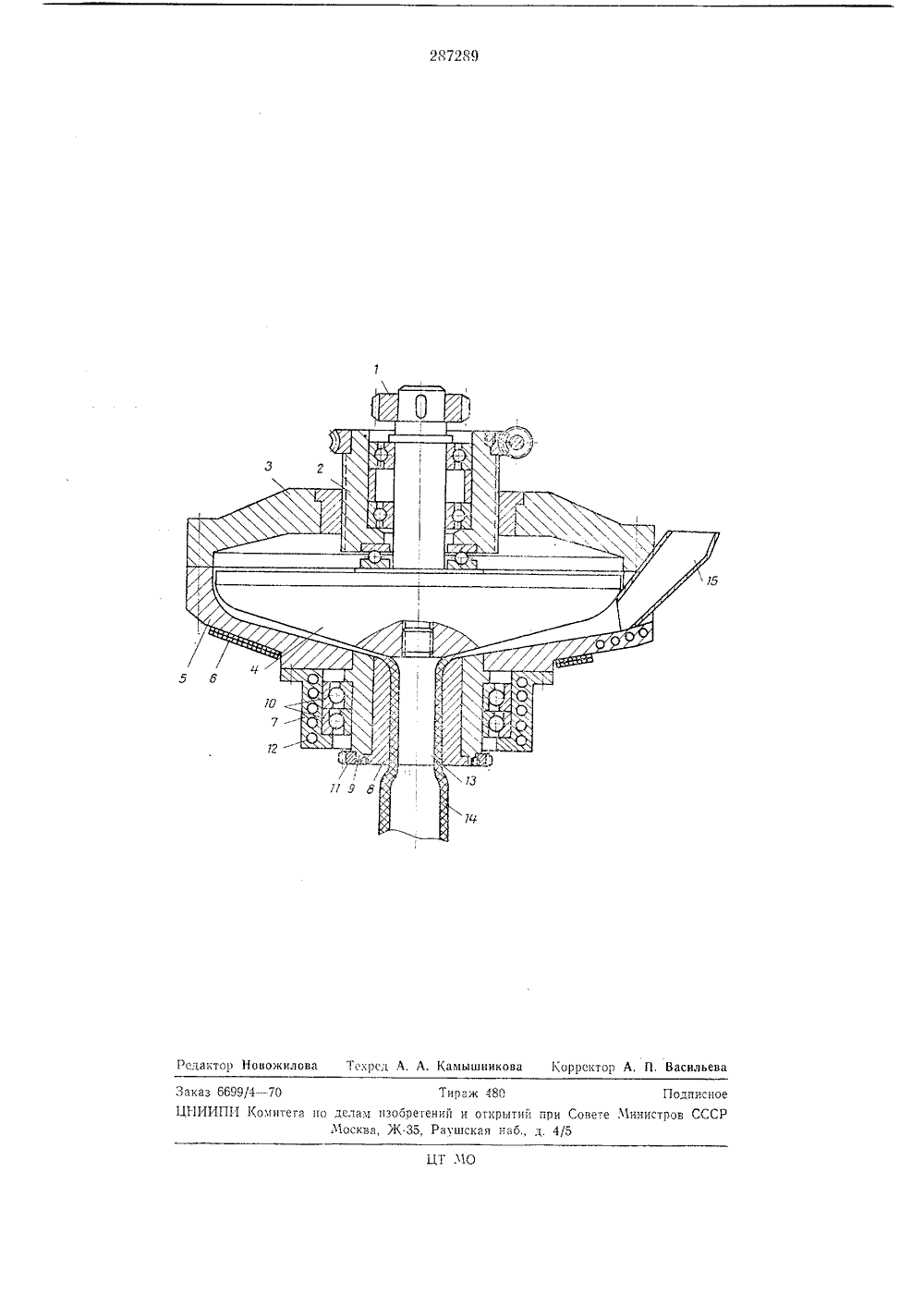

Союз Советских Социалистических Республик- рКомитет по делам ТОР СКОМУ СВИ:;тГсЕ ПЬ СТВУ Зав, свидетельства х:е969 ( 1345270/23-5) ое от ав с,л 39 а, 300 лено 07.7 а аявкн .ч присоединение.ЧПК В 29 3,012УДК 678.057.3(088 но ритва изобретений и открытийлри Совете Министрое Опубликовано 19.Х.1970. Бюллетень Лт 35 опубликования описания 151971 ат Ким, А. С, Аникии, К. А. Салазкин, Н. Х, Рустаева и Л, С. Че 1 ных вторыобретен осковскии институт хи,. ического маш иностроения явител КСТРУДЕР ДЛЯ ПОЛУЧЕНИЯ ПОЛЫХ ИЗДЕЛИЙИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ ИС ОВ Известен дисковый экструдер для получения полых изделий из полимерных материалов, например труб, вращающийся диск которого жестко соединен с дорном, коццентрцчно установленным в мундштуке головки экструдера. 5В предлагаемой конструкции экструдера мундштук вьополнен вращающимся в противоположном дорну направлении, благодаря чему улучшается качество получаемых изделий.Конструкция экструдера показана на чер т еже.Дисковый экструдер состоит из приводного механизма 1, узла регулировки рабочего зазора 2, корпуса 3, вращающегося диска 4, неподвикного диска о, электронагревателя т 15 для обеспечения рабочей температуры. К неподвижному диску 5 через специальный стакан 7 крепится мундштук 8, вращающийся вместе с переходной втулкой 9 в подшипниках 10. На переходной втулке 9 крепится привод ная шестерня 11. Для охлаждения подшипников 10 охлаждающий агент подается в опециальные каналы 12 в стакане 7. Вращающийся диск 4 жестко соединен с дорном 18.Выдавливаемая через кольцевой зазор, об разованный вращающимися в противоположных направлениях мундштуком 8 и дорном 13, трубчатая заготовка 14 в зависимости от назначения агрегата поступает на операцию форхтоваттия. Перерабатываемый материал 30 поступает в дисковый экструдер через загрузочную вор,онку 15.Описанный выше дисковый экструдер работает следующцхт образом. По достижении рабочих температур перерабатываемый материал цз загрузсчной воронки 15 заборной частью в 1 ащаюшсгося диска 4 п 1 оталкпвается В рабсчий зазор между дисками, где под воздействием тела, подводпмого от электронагревателей 6, и теплоты трецця полимер переходит в вязко-текучее состояние. Прц сдвиге перерабатываемого материала в рабочем зазоре возникают нормальные к плоскости сдвига напряжения (эффект Вейсенберга), и расплав полимера продавлцвается через кольцевой зазор, образованный вращающимися в протцвоположцые стороны мундштуком 8 и дорном 13, в виде трубчатой заготовки 14. Угловые скорости вращения дорна и мундштука долины быть одинаковыми.Предмет изобретенияДисковый эк:трудер для получения полых изделий из полимерных материалов, например труб, вращающийся диск которого жестко соединен с дорном, концентрцчно установленным в мундштуке, отличающийся тем, что, с целью улучшения качества получаемых изделий, мундштук смонтирован с возможностью вращения в направлешш, противоположном цаправленшо вращения дорна.287289 ф., аГ Ц дактор Новожилова Тскрсд А, А. Камышникова Корректор А, П. Васильева МоI Ю Заказ 6699/4 - 70ЦНИИПР Комитета по тел цзо а, Ж
СмотретьЗаявка
1345270
Московский институт ического машиностроени
В. С. Х. Ким, А. С. Аникин, К. А. Салазкин, Н. Рустаева, Л. С. Черных
МПК / Метки
МПК: B29C 47/24, B29C 47/52
Метки: дисковый, полимерных, полых, экструдер
Опубликовано: 01.01.1970
Код ссылки
