Способ определения динатронного эффекта в генераторных лампах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 28552
Автор: Шульман
Текст

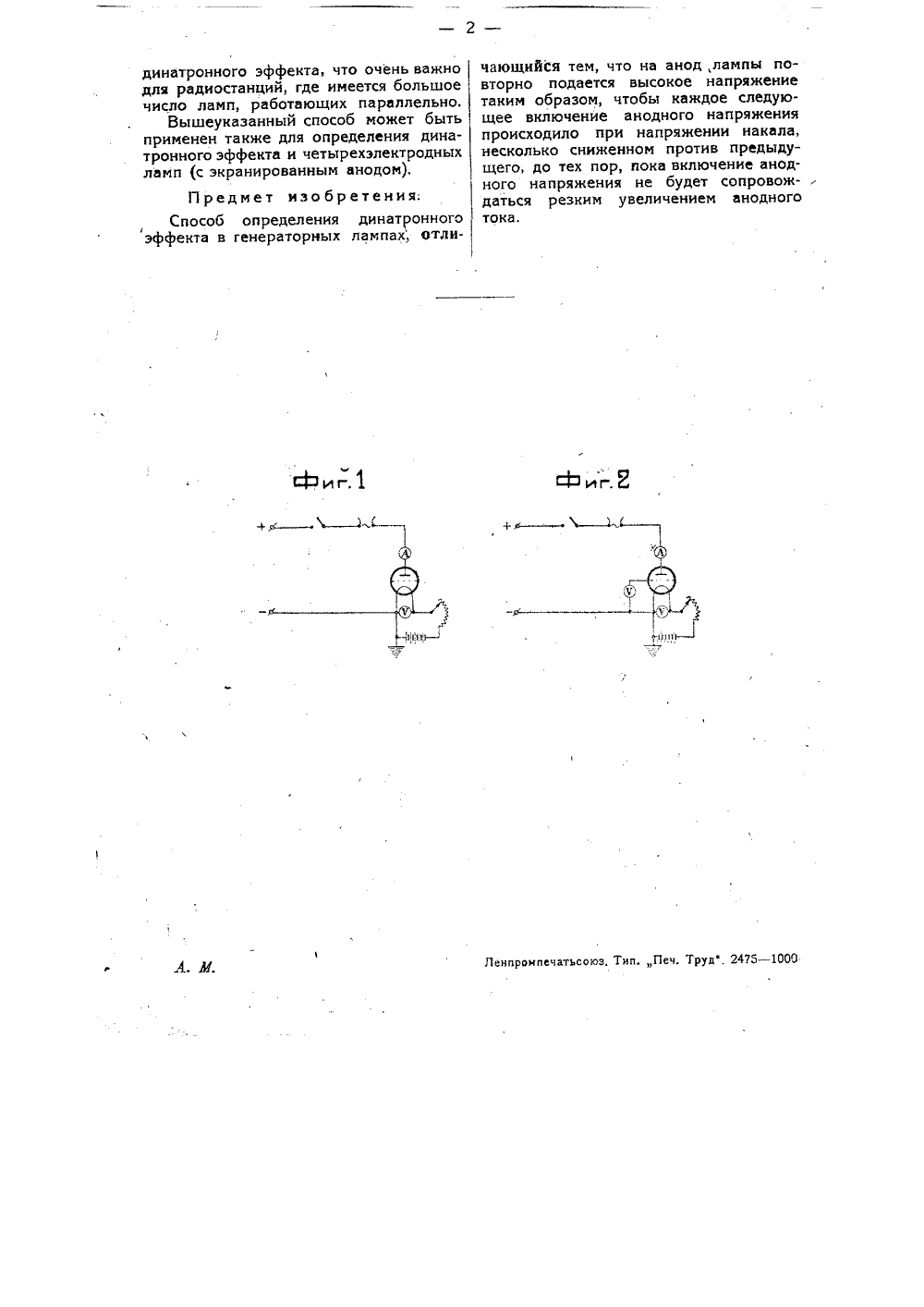

ОПИСАН онного эффекта в генераторныхмпах. соба определения динат л авторскому свидетельству Г. 1931 года (спрй эффе о опре СВОЙСТВ аким обртся при сонапряжении ько данной яжение на. т динатронть мерилом екта лампы т выявляееленномнном толазом, напрвозникаеет служинного эффлампы). ределеторных водских и которомфект, мож 1 динатроонности" На ч устрой с гаемого ет схему предламу видоеличин ,динатр измененного устроиства.Генераторная лампа включается по схеме, изображенной на фиг. 1, при ра-. зомкнутой цепи сетки; нить накала присоединяется к источнику питания и напряжение на зажимах нити доводится до нормального; затемуа анод подается высокое напряжение, вследствие чего амперметр в цепи анода покажет нормальнь 1 й ток анода, соответствующий, примерно, нулевому напряжению на сетке. Затем источник высокого напряжения отсоединяется от анода, напряжение накала понижается, например, на 2%, и высокое напряжение снова подается на анод. Таким образом поступают до тех пор, пока включение анод- ного (высокого) напряжения не будет сопровождаться резким увеличением анодного тока, отмечаемого амперметром.режим, при котором получается резкое увеличение анодного тока лампы, задается динатронным эффектом лампы, В описанной схеме у каждой лампы дитором ампы апря- нный АОтОРИОЕ ООЦЕТЕ ыдаче авторского свидетель агаемыи согласно изоб предназначается для оп тронного эффекта генер родных ламп при за х) испытаниях,ртеже фиг. 1 изабража а для осуществления способа; фиг. 2 - схе ТВО НА ИЗОБРЕТЕНИЕ Чем лампа сильнее динатронитф, тем раньше возникает динатронный эффект, т.-е. тем выше и ближе к нормальному будет напряжение накала, при ко резко повысится анодный ток. У л с малым динатронным эффектом н жение накала, при котором динатро эффект выявится, будет мало и будет сильно отличаться от нормального.В видоизмененном устройстве по Фиг, 2 сетка соединяется с нитью через статический вольтметр. При понижении напряжения накала и включении анод- ного напряжения динатронный эффект проявится не только резким увеличением анодного тока, но также показанием статического вольтметра, включенного между сеткой и нитью лампы, До наступления явления динатронного эффекта статический вольтметр не дает никаких показаний,Таким образом, вышеописанный способ дает возможность быстро определить, насколько идентичны лампы в смыслединатронного эффекта, что очень важно для радиостанций, где имеется большое число ламп, работающих параллельно.Вышеуказанный способ может быть применен также для определения дина- тронного эффекта и четырехэлектродных ламп (с экранированным анодом),Предмет изобретения.Способ определения динатронного эффекта в генераторных лампах, отличающийся тем, что на анод, лампы повторно подается высокое напряжение таким образом, чтобы каждое следующее включение анодного напряжения происходило при напряжении накала, несколько сниженном против предыдущего, до тех пор, пока включение анод ного напряжения не будет сопровож даться резким увеличением анодного тока,
СмотретьЗаявка
99271, 11.12.1931
Шульман Г. С
МПК / Метки
МПК: H01J 9/42
Метки: генераторных, динатронного, лампах, эффекта
Опубликовано: 31.12.1932
