Регулятор интенсивности дождя к дождевальному аппарату
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

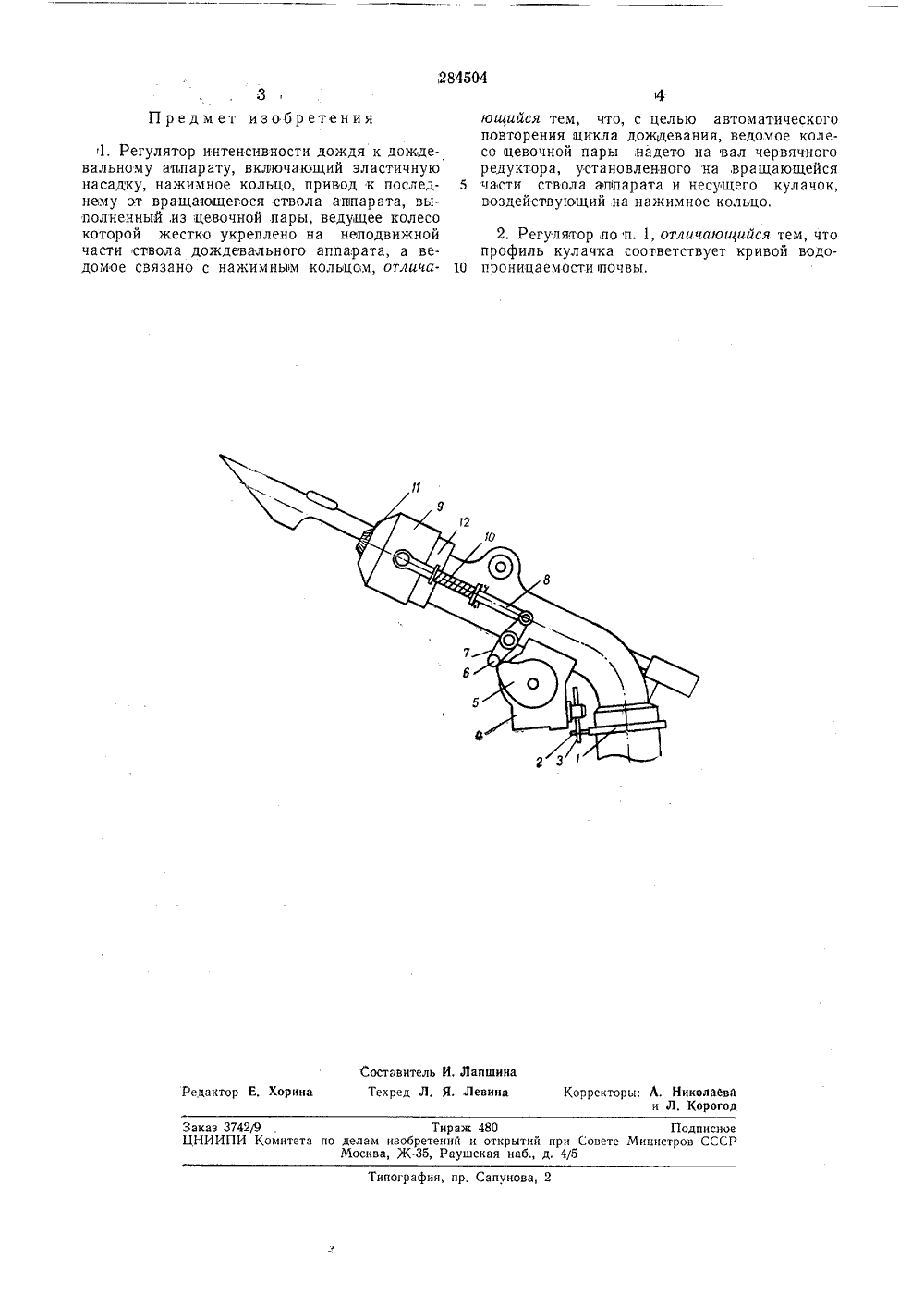

О П И С А Н И Е 284504ИЗОБРЕТЕНИЯК АВТОРСКОМУ С,ЕЙДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 451, 25/04 Заявлено 11.И 11,1969 ( 1356053/301с присоединением заявкиМПК А 01 д 25/ ПриоритетОпубликовано 14,Х.1970. Бюллетень32 Дата опубликования описания 6.1.1971 Комитет по делам изобретений и открытий при Совете 1 йинистрое СССРК 631,347.4(088,8 Авторыизобретения С).С 1 т т 1ОЛ т)-;и П, Махмурян, Э. С, Шадикян и В. В. Василье Заявитель РЕГУЛЯТОР ИНТЕНСИВНОСТИ ДОЖДЯ К ДОЖДЕВАЛЬНОМУ АППАРАТУ2 Изобретение относиться к области искусственного дождевания и может быть использовано при необходимости регулирования интенсивности дождя,Известны регуляторы интенсивности дождя к дождевальным аппаратам, включающие эластичное сопло с ирисовой диафрагмой и нажимным кольцом, надетым на сопло, и цевочно-винто-рычажный привод к соплу от вращающегося ствола аппарата. Недостатком такого, регулятора является то, что не предусмотрена возможность автоматического повторения цикла дождевания, т. е. возврат сопла от предельно сжатого диаметра к первоначальному не автоматизирован и производится вручную.Целью изобретенная является устранение этого недостатка, что,достигается применением в передаче, привода кулачкового механизма со сменными вращающимися кулачками заданного,профиля, Зто обеспечивает закономерное плавное сжатие сопла в процессе дождевания и автоматический возврат его в конце цикла от предельного сжатия до максимального раскрытия сопла.На чертеже изображен предлагаемый регулятор.Он состоит из неподвижного ведущего колеса 1, цевочной пары с неподвижными цевками 2, ведомого зубчатого колеса 8, установленного на червяке червячного редуктора 4крепящегося на стволе дождевателя. На оси червячного редуктора 4 закреплен 5 кулачок 5, соприкасающийся с роликом б коромысла 7, которое при помощи тяг 8 связано с нажимпым кольцом 9.Длч обеспечения постоянного контакта кулачка 5 с роликом б предусмотрена пружи на 10.При вращении аппарата червячный редуктор 4 вращается вместе с ним вокруг вертикальной оси. Ведомое зубчатое колесо 3 цевочной пары, перемещаясь относительно непо движных цевок 2, начинает вращаться и вызывает вращения червяка, который, в свою очередь, преобразует это вращение посредством кулачка 5, коромысла 7 и тяг 8 в возвратно-,поступательное перемещение нажимного 20 кольца 9 по ирисовой диафрагме 11 сопла 12,при этом сопло сжимается. Соответственным подбором передаточногоотношения цевочной пары, передаточного чис ла червячного редуктора 4 и профиля кулачка 5 можно регулировать возвратно-поступательное перемещение нажимного кольца 9, обеспечивая закономерное цикличное изменение диаметра сопла 12, расхода воды и интен сивности дождя во еремени,аказ 3742 у 9 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж-ЗБ, Раушская наб., д. 4/5 я, пр. Сапунова, 2 ипог 1. Регулятор интенсивности дождя к дождевальному аппарату, включающий эластичную насадку, нажимное кольцо, привод к последнему от вращающегося ствола аппарата, выполненный,из цевочной пары, ведущее колесо которой жестко укреплено на неподвижной части ствола дождевального аппарата, а ведомое связано с нажимным кольцом, отличающийся тем, что, с целью автоматического повторения цикла дождевания, ведомое колесо цевочной пары, надето на вал червячного редуктора, установленного на,вращающейся 5 части ствола аппарата и несущего кулачок,воздействующий на нажимное кольцо,2. Регулятор,по п. 1, отличающийся тем, чтопрофиль кулачка соответствует кривой водо проницаемости почвы,
СмотретьЗаявка
1356053
В. П. Махмур Э. С. Шадик, В. В. Васильев
МПК / Метки
МПК: A01G 25/02, B05B 1/32
Метки: аппарату, дождевальному, дождя, интенсивности, регулятор
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-284504-regulyator-intensivnosti-dozhdya-k-dozhdevalnomu-apparatu.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор интенсивности дождя к дождевальному аппарату</a>
Регулятор интенсивности дождя к дождевальному аппарату
Номер патента: 251996
Опубликовано: 01.01.1969
Автор: Махмур
МПК: B05B 3/04
Метки: аппарату, дождевальному, дождя, интенсивности, регулятор
...общий вид; на фиг, 2 - разрез насадки с нажимным кольцом в двух положениях; на 10 фиг. 3 - то же, ирисовая диафрагма.Эластичную насадку 1, установленную настволе 2 дождевального аппарата, снаружи охватывает ирисовая диафрагма 3. Нажимное кольцо 4 установлено снаружи диафрагмы и 15 соединено тягой б с коромысловым рычагомб, второе плечо которого соединено рамкой 7 с винтом 8. На винте установлены полусферическая фрикционная гайка 9 и конечный упор 10, При вращении ствола ведомое 11 це вочное колесо, сцепляясь с ведущим 12 колесом, установленным на неподвижной части аппарата, перемещается вдоль винта. Дойдя до полусферической фрикционной гайки, ведомое колесо перемещает вперед соединен ный с винтом конец рамки, которая...
