Регулятор интенсивности дождя к дождевальному аппарату

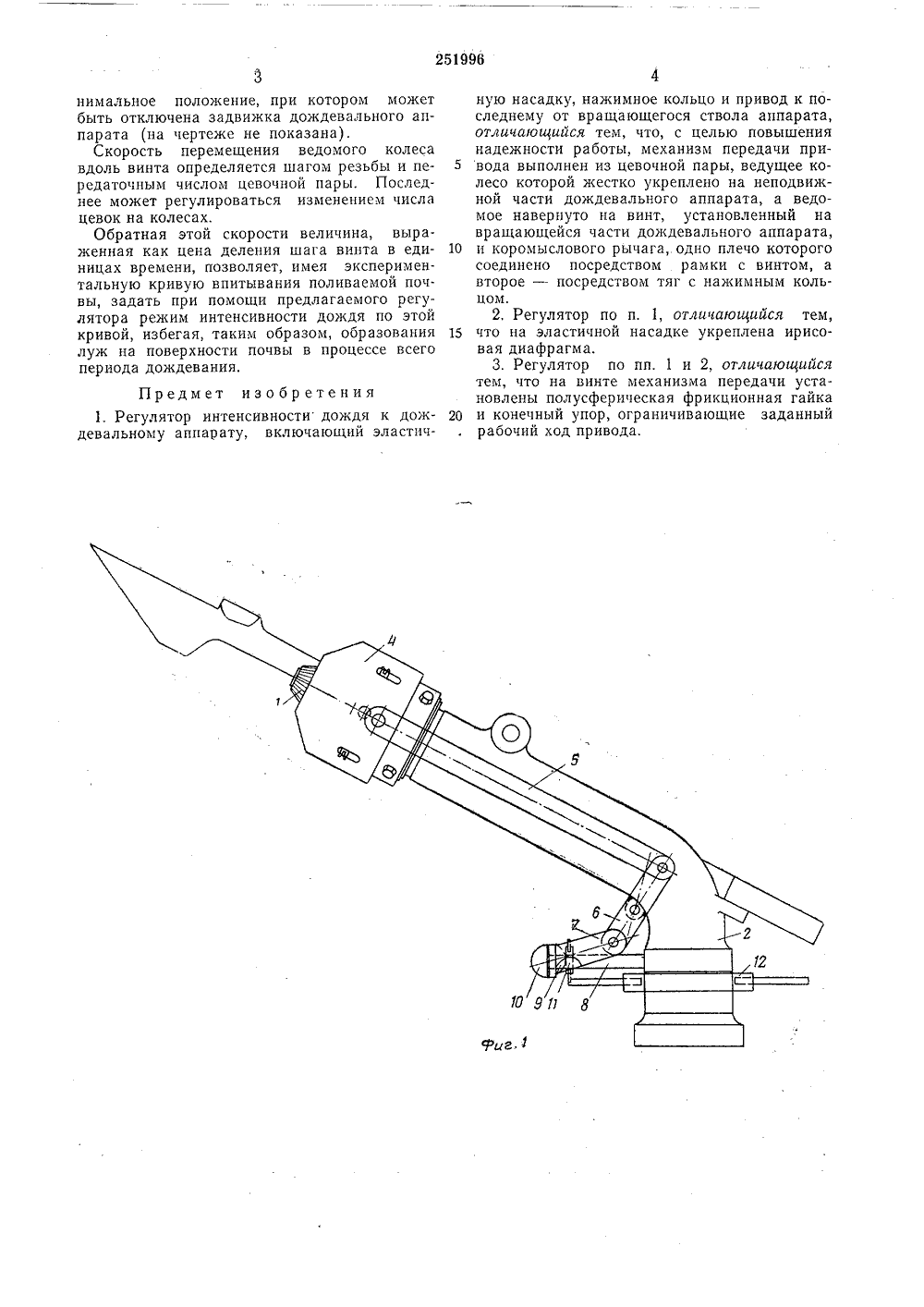

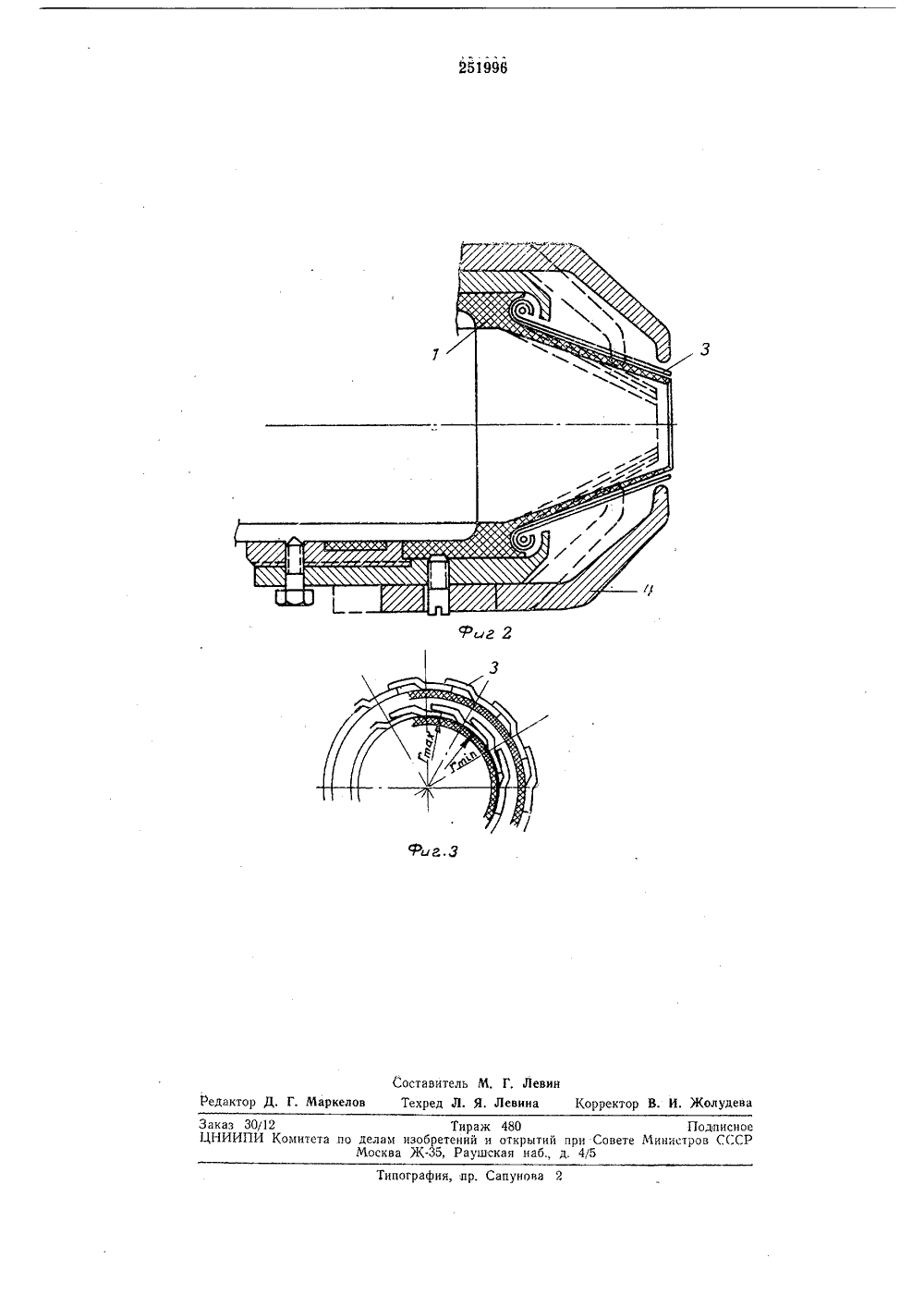

бй ИКАНИЕ ИЗОБРЕТЕНИЯ 2599 б Союа Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 2,Ч.1968 ( 1244722/30-15)с присоединением заявкиПриоритет -Опубликовано 10,1 Х.1969. Бюллетень2 Кл, 451, 25/О Комитет по девам аобретеиий и открытий ори Совете Министров СССРМПК А 01 д Д К 631,347,4 (088.8) Дата опубликования описания 16.1970 Авторизобретен П. Махмурян аявитель РЕГУЛЯТОР ИНТЕНСИВНОСТИ ДОЖД К ДОЖДЕВАЛЬНОМУ АППАРАТУПредлагаемое изобретение относится к области сельского хозяйства и может быть использовано в совхозах и колхозах с орошаемым земледелием,Известны регуляторы интенсивности дождя к дождевальному аппарату, включающие эластичную насадку, установленную на стволе аппарата, нажимное кольцо, надетое на насадку снаружи, и механический привод от вращающегося ствола аппарата. Приводом нажимное кольцо перемещается по насадке и сжимается. В результате уменьшение диаметра струи дождя во времени приводит к пропорциональному уменьшению интенсивности дождя, что позволяет корректировать при дождевании уменьшение интенсивности впитывания воды почвой во времени. Однако механизм передачи привода этого регулятора является малонадежным.В предлагаемом регуляторе этот механизм выполнен из цевочной пары, с ведущим колесом на неподвижной части аппарата и ведомым, надетым на винт, установленный на вращающейся части аппарата, и коромыслового рычага, связанного с винтом и нажимным кольцом. Такой механизм надежно преобразует вращательное движение ствола в поступательное движение нажимного кольца. Для устранения деформаций эластичной насадки на ее оси целесообразно установить ирисовую диафрагму, а для задания холостого и рабочего хода привода на винте механизма передачи могут быть установлены полусферическая фрикционная гайка и конечный упор,На фиг. 1 схематически изображен дождевальный аппарат с предлагаемым регулятором, общий вид; на фиг, 2 - разрез насадки с нажимным кольцом в двух положениях; на 10 фиг. 3 - то же, ирисовая диафрагма.Эластичную насадку 1, установленную настволе 2 дождевального аппарата, снаружи охватывает ирисовая диафрагма 3. Нажимное кольцо 4 установлено снаружи диафрагмы и 15 соединено тягой б с коромысловым рычагомб, второе плечо которого соединено рамкой 7 с винтом 8. На винте установлены полусферическая фрикционная гайка 9 и конечный упор 10, При вращении ствола ведомое 11 це вочное колесо, сцепляясь с ведущим 12 колесом, установленным на неподвижной части аппарата, перемещается вдоль винта. Дойдя до полусферической фрикционной гайки, ведомое колесо перемещает вперед соединен ный с винтом конец рамки, которая поворачивает рычаг, а последний, в свою очередь, пе ремещает посредством тяги б нажимное кольцо по диафрагме насадки, уменьшая постепенно сечение последней. При положении рам ки у упора диаметр насадки принимает минимальное положение, при котором может быть отключена задвижка дождевального аппарата (на чертеже не показана).Скорость перемещения ведомого колеса вдоль винта определяется шагом резьбы и передаточным числом цевочной пары. Последнее может регулироваться изменением числа цевок на колесах,Обратная этой скорости величина, выраженная как цена деления шага винта в единицах времени, позволяет, имея экспериментальную кривую впитывания поливаемой почвы, задать при помощи предлагаемого регулятора режим интенсивности дождя по этой кривой, избегая, таким образом, образования луж на поверхности почвы в процессе всего периода дождевания.Предмет изобретения1. Регулятор интенсивности дождя к дождевальному аппарату, включающий эластичную насадку, нажимное кольцо и привод к последнему от вращающегося ствола аппарата, отличающийся тем, что, с целью повышения надежности работы, механизм передачи при вода выполнен из цевочной пары, ведущее колесо которой жестко укреплено на неподвижной части дождевального аппарата, а ведомое навернуто на винт, установленный на вращающейся части дождевального аппарата, 10 и коромыслового рычага, одно плечо которогосоединено посредством рамки с винтом, а второе - посредством тяг с нажимным кольцом.2, Регулятор по п. 1, отличающийся тем, 15 что на эластичной насадке укреплена ирисовая диафрагма.3, Регулятор по пп. 1 и 2, отличающийсятем, что на винте механизма передачи установлены полусферическая фрикционная гайка 20 и конечный упор, ограничивающие заданныйрабочий ход привода.аказ 30/12НИИПИ Коми Тираж 480 Подписное та по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д, 4/5 ипография, пр. Сапунова
