Цифро-аналоговый преобразователь

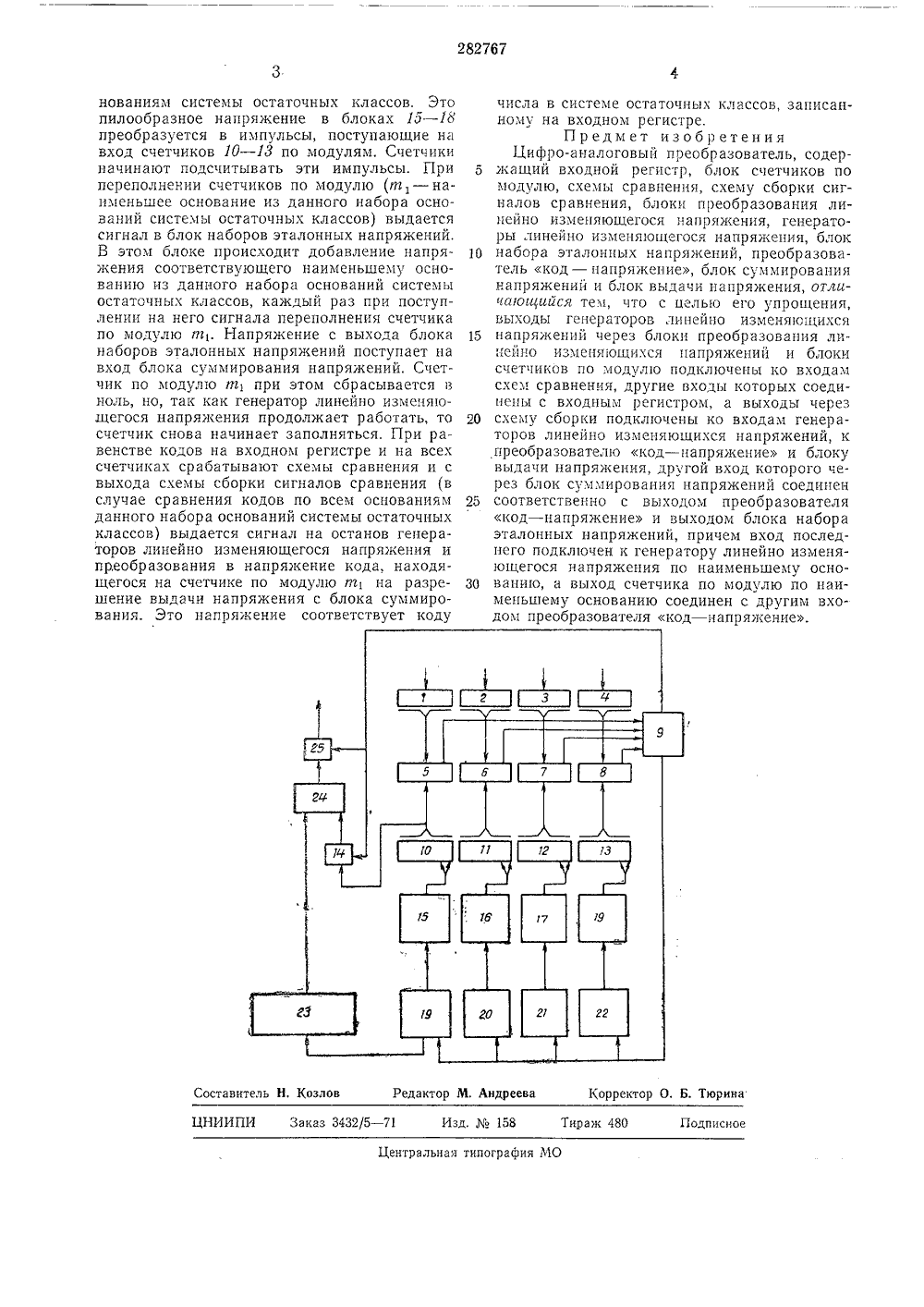

Союз Советскик Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваявлено 09,1.1969 ( 1300349/18-24) К 3100 явки-соединениех Комитетизобретени елам МПК Н ОЗЫ 13/О 6 061 ЗОО УДК 681.325(088Приоритет -открыти ииистров при Совете СС.1970. Бюллетень3 бликовано 28. Дат бликования описания 10,71.1971 Авторыизобретения В. Панф. Бородае явитель тфтч ч 1 к юфюе ъ иьМуактх, ,; Ф т,")Г Е К А 4 ОБРАЗОВАТЕЛЬ О-АНАЛОГОВЫ й вычислительнойя использования Изобретение относитсятехнике и предназначено длсовместно с ЦВМ.Известны цифро-аналоговые преобразователи, содержащие входной регистр, блок счетчиков по модулю, схемы сравнения и сборки сигналов сравнения, блоки преобразования линейно изменяющегося напряжения с генераторами линейно изменяющихся напряжений, преобразователи напряжения, блок суммироьания напряжений и блок выдачи напряжения,Целью изобретения является упрощение преобразователя.Предлагаемый преобразователь обеспечивает преобразование кода числа в системе остаточных классов в напряжение за счет того, что выходы генераторов линейно изменяющихся (пилообразных) напряжений подсоединены на входы блоков преобразования линейно изменятощихся напряжений и на вход блока набора эталонных напряткещш, выходы блоков преобразования лис" но измептнощихся напряжений подключены па входы счетчиков по модулю, выходы счетчиков подключены на вход преобразователя код - напряжение и входы схемы сборки сигналов через схему сравнения, выходы схемы сборки сигналов подключены ко входам генераторов линешо изменяющегося напряжечия, преобразователя код -напряжение и блоку выдачи выходного напряжения, выход блока набора эталонных напряжений и выход преобразователя код -напряжение соединены с входами блока сум 5 мирования напряжений, а выход блока суммирования подключен ко входу блока выдачи напряжения, соответствующего коду, записанному на входном регистре,Функциональная схема цифро-аналогового10 преобразователя приведена на чертеже.Цифро-аналоговый преобразователь содержит входной регистр для записи кода числав системе 1 - 4 остаточных классов, схемы 5 -8 сравнения, схсму 9 сборки сигналов сранне 15 ния, блоки счетчиков 10 - 13 по модулю, равному выбра 555 ых основаниям системы остаточнь 5 х кл ассов, пр еобр азов атель 14 двоичногокода в напряжение, блоки 15 - 18 преобразования линейно изменяющегося напряжения в20 импульсы, генераторы 19 - 22 линейно изменяющегося (пилообразного) напряжения, блок25 наборов эталонных напряжений, блок 26сут 5 х 55 рованпя напрях;енпй и блок 2 О выдачина пряткенпй,На входной регистр из ЦВМ поступает кодчисла в систему 1 4 остаточных классов изапоминается на нем. После этого запускаютгенераторы 19 - 22 линейно изменяющегося напряжения. Генераторы выдают пилообразное30 напр 5 ткеп 5 е с астото 15, соответтвуОщей Ос282767 Редактор М. Андреева Корректор О. Б. Тюрина Составитель Н, Козлов ЦНИИПИ Заказ 3432/5 - 71 Изд.158 Тираж 480 Подписное Центральная типография МО нованиям системы остаточных классов. Это пилообразное напряжение в блоках 1 о - 1 о преобразуется в импульсы, поступающие на вход счетчиков 10 - 13 по модулям. Счетчики начинают подсчитывать эти импульсы. При переполнении счетчиков по модулю (и, - наименьшее основание из данного набора оснований системы остаточных классов) выдается сигнал в блок наборов эталонных напряжений, В этом блоке происходит добавление напряжения соответствующего наименьшему основанию из данного набора оснований системы остаточных классов, каждый раз при поступлении на него сигнала переполнения счетчика по модулю гп,. Напряжение с выхода блока наборов эталонных напряжений поступает на вход блока суммирования напряжений, Счетчик по модулю пг, при этом сбрасывается в ноль, но, так как генератор линейно изменяющегося напряжения продолжает работать, то счетчик снова начинает заполняться, При равенстве кодов на входном регистре и на всех счетчиках срабатывают схемы сравнения и с выхода схемы сборки сигналов сравнения (в случае сравнения кодов по всем основаниям данного набора оснований системы остаточных классов) выдается сигнал на останов генераторов линейно изменяющегося напряжения и преобразования в напряжение кода, находящегося на счетчике по модулю т, на разрешение выдачи напряжения с блока суммирования. Это напряжение соответствует коду числа в системе остаточных классов, записанному на входном регистре.Предмет изобретенияЦифро-аналоговый преобразователь, содер жащий входной регистр, блок счетчиков помодулю, схемы сравнения, схему сборки сигналов сравнения, блоки преобразования липейно изменяющегося напряжения, генераторы линейно изменяющегося напряжения, блок 10 набора эталонных напряжений, преобразователь код - напряжение, блок суммирования напряжений и блок выдачи напряжения, отличающийся тем, что с целью его упрощения, выходы генераторов линейно изменяющихся 15 напряжений через блоки преобразовапия линейно изменяющихся напряжений и блоки счетчиков по модулю подключены ко входам схем сравнения, другие входы которых соединены с входным регистром, а выходы через 20 схему сборки подключены ко входам генераторов линейно изменяющихся напряжений, к преобразователо код в напряжен и блоку выдачи напряжения, другой вход которого через блок суммирования напряжений соединен 25 соответственно с выходом преобразователякод в напряжен и выходом блока набора эталонных напряжений, причем вход последнего подключен к генератору линейно изменяющегося напряжения по наименьшему осно ванию, а выход счетчика по модулю по наименьшему основанию соединен с другим входом преобразователя код - напряжение.
