Способ автоматического регулирования процессагорения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 282571
Автор: Антоненко
Текст

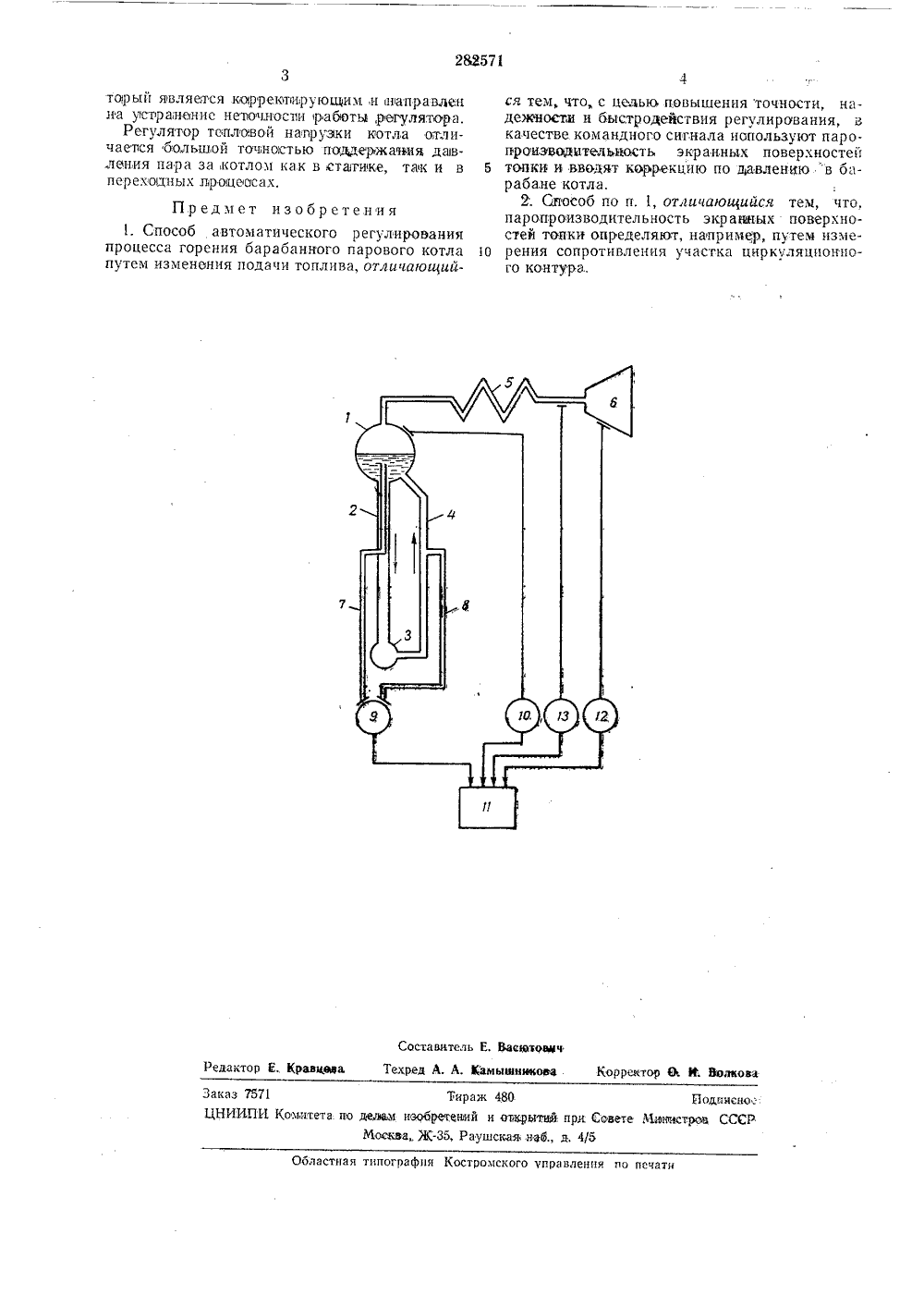

ОП ИСАНИ ЕИЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сехи Советских Свциаиистичееких РеспубликЗависимое от авт. свидетельстваЗаявлено 17,7.1967 ( 1158419/24-6 з. 24 тп, 1/ нением заявки-рис йвкитвт пв левам иавбретвиий и атквытий ври Сввете Мииистрвв СССРМПК Г 23 п 1/00ДК 621.646.3 (088 Приоритет -Опубликовано 28. Х,1970. Бюллетень30Дата опубликовавшия описания 5.17.1971 Авторизобретен и И. Антоненк 3 аявтел СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕСС ГОРЕНИЯ11 зобретене относится к области автоматического регулирования процесса горения барабанных паровых котлов,Известны способы автоматического регулирования процесса горения бараоанного парового котла путем изменения подачи топлива.Предлагаемый способ отличается от известных тем, что в качестве командного сигналаиспользуют паропроизводительность экранныхповерхностей топки и вводят коррекцию подавлению в барабане котла. Паропроизводительность экранных поверхностей топки определяют, например, путем измерения сопротив.ления участка циркуляционного контура.Это позволяет повысить точность, надежность и быстродействие регулирования.На чертеже приводеа схема системы регулирования тепловой нагрузки котла для осуществления предлагаемого способа,В циркуляционном контуре, который образован барабаном 1, водоспускными трубами 2,нижним коллектором 3 и экранными поверхностямп 4, в направлении, указанном стрелками,движется котловая вода. В экранных поверхностях 4 часть циркулирующей воды преобразуется в пар, плотность которого (по сравнению с водой) меньше. Разность плотностей воды и пара создает движущий напор, которыйуравновешивается сопротивлением контура. Сувелчснием тепловоспрпятия экрана движущи напор увеличивается, а также увеличивается и паропроизводительность контура. При этом более ннтенсивно возрастает сопротивление участка контура, содержащего большее 5 удельное количество пара в паро-водяной смеси. Полученный пар через пароперегреватель 5 поступает на турбину б, Импульсная трубка 7 на участке, соответствующем разности отметок врезки се в барабан и отметки врезки трубки 10 8, для устранения балластной доли оипнала,должа иметь температуру насыщения, ооеспечивающую плотность воды на этом участнике трубки, равную плот)ности воды в столбе над отметкой врезки трубки 8. Поэтому трубку 7 15 прокладывают. например, в водоопусинойтрубе.Для компенсации попрешности измерения,вносимой изменепием параметров воды и пара в циркуляционном контуре, используют ситнал 20 по давлению в барабаае.Сигнал от датчика 9 .по нагрузке топи,котла, окоррсктированный сигналом по давлонию в барабане и подаейный с помощью датчика 1 О вместе с перовым оипналом на,регулятор 11, 25 сравйивается в последнем с опиалам,поагрузке турбины, поступающим от датчика 12.В случае раосогласозания этих сипналов регуляпор будет изменять подачу топлдва в топку до достижениях баланса. Давлепие перед 30 турбиной контролирует сипнал датчика 13, ко28357 Составитель Е. ВасндрвачТехред А. А. Камыаннкова едактор Е. Крав орреитор Ю 3 Ф, роли Заказ 7571 ЦНИИПЦ Тираж 480 Иодписноеомитета по двмьм ивобретений и отплытий при Сввете Мвнчстров СССРМосква Ж, Раушская, наб., д, 45 Ооластная типография тромского управления по печати тарый является коррек 1 тирующнм,и ваправлен на устранение непочноспи 1 работы,регулятора.Регулятор тепловой напрузки котла отличает 1 ся большой точногстью поддержания давления пара за,котлом как в статистке, так и в переходных процессах,Предмет изобретения1. Способ автоматического регулирования процесса горения барабанного парового котла путем изменения подачи топлива, отличающийся темчто, с цыью повышения точности, надежноеви и быстродействия регулирования, в качестве командного сигнала используют паропроиэвщительнкть экранных поверхностей 5 топки и вводят коррекцию по добавлению в барабане котла.2; Способ по п. 1, отличающийся тем, что,паропроизводительность экр анных поверхностей тонки определяют, например, путем изме рения сопротивления участка циркуляционного контура.
СмотретьЗаявка
1158419
Н. И. Антоненко
МПК / Метки
МПК: F23N 1/00
Метки: процессагорения
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-282571-sposob-avtomaticheskogo-regulirovaniya-processagoreniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования процессагорения</a>
