Дозиметр гаммаи бета-излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

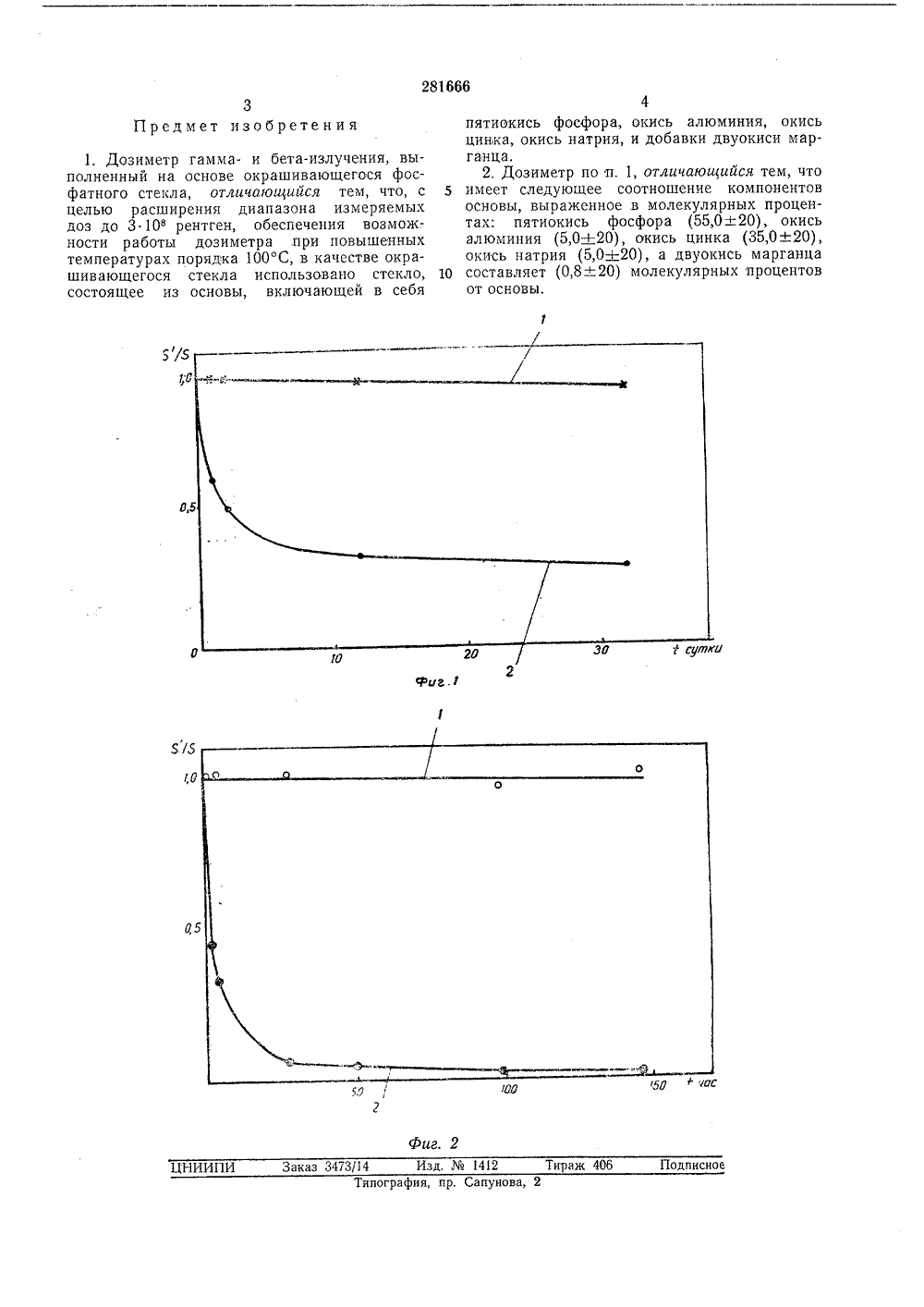

О П И С А Н И Е 281666ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспчбликЗависимое от авт. свидетельстваЗаявлено 07 Ч.968 ( 1237857/26-25) М. Кл. б 011 1/06 присоединением заявкииоритет Комитет по делам аобретеиий и открытийОпубликовано 14,Ч 11,1972, Бюллетень2Дата опубликования описания 11.Х.1972 9,1,07.9 (088,8) оеете йтииистро СССР Авторыизобретени,ВИНЦО,",-,;,;,БИБЛ 1 1 С 1 г-фТрофим Орлов и Н 3 Андрее Заявитель А- И БЕТА-ИЗЛУЧЕНИ ДОЗИМЕТР 2 Известекланых тедают дным об Изобретение относится к химическим мето ам дозиметрии.Известны стеклянные дозиметры, выполнен ые на основе фосфатного стекла, окрашиающегося под действием излучения. тные дозиметры на основе фосфатного е обеспечивают работу при повышенпературах (+100 С и выше), облавольно значительным самопроизволь сцвечиванием со временем. Цель предлагаемого изобретения - расширение диапазона измеряемых доз до 3 10 рентген, обеспечение, возможности работы до зиметра при повышенных температурах порядка 100 С,Предлагаемый дозиметр на основе фосфатного стекла отличается от известных тем, что в качестве окрашивающегося стекла исполь зовано стекло, состоящее из основы, включающей в себя пятиокись фосфора, окись алюминия, окись цинка, окись натрия, .и добавки двуокиси марганца. При этом соотношение компонентов основы, выраженное в 2 молекулярных процентах, следующее: пяти- окись фосфора (55,0+ 20), окись алюминия (5,0+ 20), окись цинка (35,0+.20), окись натрия (5,0-20), а двуокись марганца составляет (0,8 +20) мол. % от основы, 3 На фиг. 1 показана зависимость отношения оптической плотности облученного стекла 5 к оптической плотности необлученного стекла 5, характеризующего сохранность информации для облученных стекол во времени при хранении их в темноте при температуре 25 С.Для марганцевых стекол (кривая 1) самопроизвольное обесцвечивание достигает всего 5% за 32 суток, в то время как стекла состава основы (кривая 2) обесцвечиваются на 70% . Это свидетельствует о том, что измерение дозы по марганцевым стеклам может проводиться в любой послеоблучательный период времени без существенной ошибки. 1-1 а фиг, 2 показана сохранность информации на стеклах при температуре окружающей среды +100 С. Для марганцевых стекол (кривая 1) за 150 час наблюдается спад 37 о, в то время как стекла состава основы (кривая 2) обесцвечиваются практически полностью. Это свидетельствует о возможности применения марганцевых стекол для дозиметрии при повышенных температурах до +100 С без увеличения ошибочки измерения и без введения температурной поправки. Стекла предложенного состава регенерируются при температуре +470 С и могут использоваться многократно,1. Дозиметр гамма- и бета-излучения, выполненный на основе окрашивающегося фосфатного стекла, отличающийся тем, что, с целью расширения диапазона измеряемых доз до 3 10 рентген, обеспечения возможности работы дозиметра при повышенных температурах порядка 100 С, в качестве окрашивающегося стекла использовано стекло, состоящее из основы, включающей в себя 4пятиокись фосфора, окись алюминия, окисьцинка, окись натрия, и добавки двуокиси марганца2. Дозиметр по п. 1, отличающийся тем, что5 имеет следующее соотношение компонентовосновы, выраженное в молекулярных процентах: пятиокись фосфора (55,0+20), окисьалюминия (5,0-+20), окись цинка (35,0 й 20),окись натрия (5,0.+20), а двуокись марганца10 составляет (0,8+20) молекулярных процентовот основы,
СмотретьЗаявка
1237857
В. М. Трофимов, Н. Ф. Орлов, Н. Андреева, ПАтатйО ск
МПК / Метки
МПК: G01T 1/06
Метки: бета-излучения, гаммаи, дозиметр
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-281666-dozimetr-gammai-beta-izlucheniya.html" target="_blank" rel="follow" title="База патентов СССР">Дозиметр гаммаи бета-излучения</a>
Способ приготовления антисептических препаратов на основе пентахлорфенолята натрия
Номер патента: 1369128
Опубликовано: 20.12.1999
Авторы: Горшин, Ильин, Либман, Максименко, Ойгенблик, Скибинская, Соловьева, Спиридонов, Трегер
МПК: B27K 3/52
Метки: антисептических, натрия, основе, пентахлорфенолята, препаратов, приготовления
1. Способ приготовления антисептических препаратов на основе пентахлорфенолята натрия, включающий смешение компонентов препарата и агломерацию мелкодисперсных частиц с обработкой связующим, отличающийся тем, что, с целью снижения токсичности препаратов, повышения однородности их химического состава, исключения слеживаемости при хранении и увеличения содержания действующих компонентов, в качестве связующего используют водный раствор одного из действующих компонентов препарата в количестве 15 - 50% от веса препарата по сухим веществам, а смешение осуществляют путем напыления раствора связующего на псевдоожиженный слой мелкодисперсных частиц компонентов препарата, являющихся центрами...
Способ приготовления на основе бензоата натрия антикоррозионной присадки к смазкам
Номер патента: 111749
Опубликовано: 01.01.1958
МПК: C10M 129/52
Метки: антикоррозионной, бензоата, натрия, основе, приготовления, присадки, смазкам
...коррозийной п рия, ограничен растворы бен ставляющие со Предмет пз енп лоты и сильно точную реакцию и выз льно вают к зию изде из цинка,металлов. люминия, меди и зобретение позвокорродирующее а натрия путем и смеси бензоата ой кислоты, имеичестве не менее ая присадка ока- антикоррозионное Предла ляет ус действие аемое и ранитьбензоат в емазк бензойн введен натрия иющей рН0,2 в/о. Презывает за дложе но СПОСОБ ПРИГОТОВЛЕНИЯ АНТИКОРРОЗИЙНО аявлено 28 февраля 1956 г. за М 3 и открытий ирнА ОСНОВЕ БЕНЗОАТА НАТРИЯПРИСАДКИ К СМАЗКАМ еиствие как на черные, так и нветные металлы. 1, Спосоо приготовления на основе оензоата натрия противокоррозийной присадки к смазкам, о тличающийся тем, что, с целью защиты от коррозии изделий как из черных,...
Радиотермолюминисцентное стекло для детектора индивидуального дозиметра
Номер патента: 586634
Опубликовано: 30.10.1979
Авторы: Бочвар, Гимадова, Кеирим-Маркус, Якубик
МПК: C03C 3/16
Метки: детектора, дозиметра, индивидуального, радиотермолюминисцентное, стекло
...для гражданской обороны при обеспечении жизнедеятельности людей на местности, загрязненной радиоактивными веществамн.Цель изобретения - повышение точности измерения гаммаизлучения,586634 А 1 гОз МдО МпО, С СнО РгОз 1,9 - 2,9 18,6 - 19,8 0,05 - 0,2 0,3 - 0,50,01 - 0,06Остальное,РгОз А 1 гОз МдО МпОг С СнО 78,782,118,60,10,40,02 Формула изобретения 20 А гОз Мд 0 МпО, С СцО РгОз 1,9 - 2,9 18,6 - 19,8 0,05 - 0,2 0,3 - 0,5 0,01 - 0,06 Остальное.30 35 Составитель В, Резник Техред И, Строганова Корректор С. Файн Редактор Т. Колодцева Заказ 1094/1335 Изд. М 608 Тираня 575 Подписное ППО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Тип. Харьк. фил. пред. аПатент Достигается это...
Способ получения отбеливателя на основе перкарбоната натрия
Номер патента: 1060100
Опубликовано: 07.12.1983
МПК: C01B 15/10
Метки: натрия, основе, отбеливателя, перкарбоната
...мл воды,покрывают описанным в табл, 5 образом.После заключительной стадии продукт сушат. в сушильном шкафу при 55 бООС,в течение 60 мин, Данные по стабильности отбеливателя приведены втабл, 11.П р и м е р б. Повторяют пример 1с той разницей, что перкарбонат натрия увлажняют 130 мл раствора жидкого стекла 40,8 г жидкого стекла,36 ОВе) ил 40 мл воды, покрывают.описанным в табл. б образом. После заключительной стадии продукт Сушат в сушильном шкафу при 55-60 С в течение 60 мин, Данные по стабильности отбеливателя приведены в табл, 11.П р и м е р 7. Повторяют пример 1с той разницей, что 745,5 г перкарбоната натрия увлажняют 210 мл раствора жидкого стекла (65,9 г жидкого,стекла, 36 Ве) и покрывают гомогеннойсмесью, состоящей иэ 316 г...
Способ изготовления твердых планарных источников диффузии фосфора на основе пирофосфата кремния
Номер патента: 1780457
Опубликовано: 20.10.1995
МПК: H01L 21/225
Метки: диффузии, источников, кремния, основе, пирофосфата, планарных, твердых, фосфора
СПОСОБ ИЗГОТОВЛЕНИЯ ТВЕРДЫХ ПЛАНАРНЫХ ИСТОЧНИКОВ ДИФФУЗИИ ФОСФОРА НА ОСНОВЕ ПИРОФОСФАТА КРЕМНИЯ, включающий приготовление смеси из порошков пирофосфата кремния, кремния и пирофосфата циркония, нанесение диффузанта в виде блоков на термостойкую подложку из кремния и спекание источника диффузии фосфора в инертной или окислительной среде при 1010 1050oС, отличающийся тем, что, с целью повышения выхода годных источников при изготовлении и увеличения срока их службы при эксплуатации при температурах не выше 1050oС за счет повышения термомеханических свойств источников и снижения отслаивания блоков диффузанта и выкрашивания частиц диффузанта, перед нанесением диффузанта на термостойкую подложку из кремния приготавливают...
Предыдущий патент: 281665
Следующий патент: Устройство для ротации и радиального перемещения головки бетатронавсебиamp; ли0енапате«и
Случайный патент: Измерительный преобразователь для емкостного датчика
