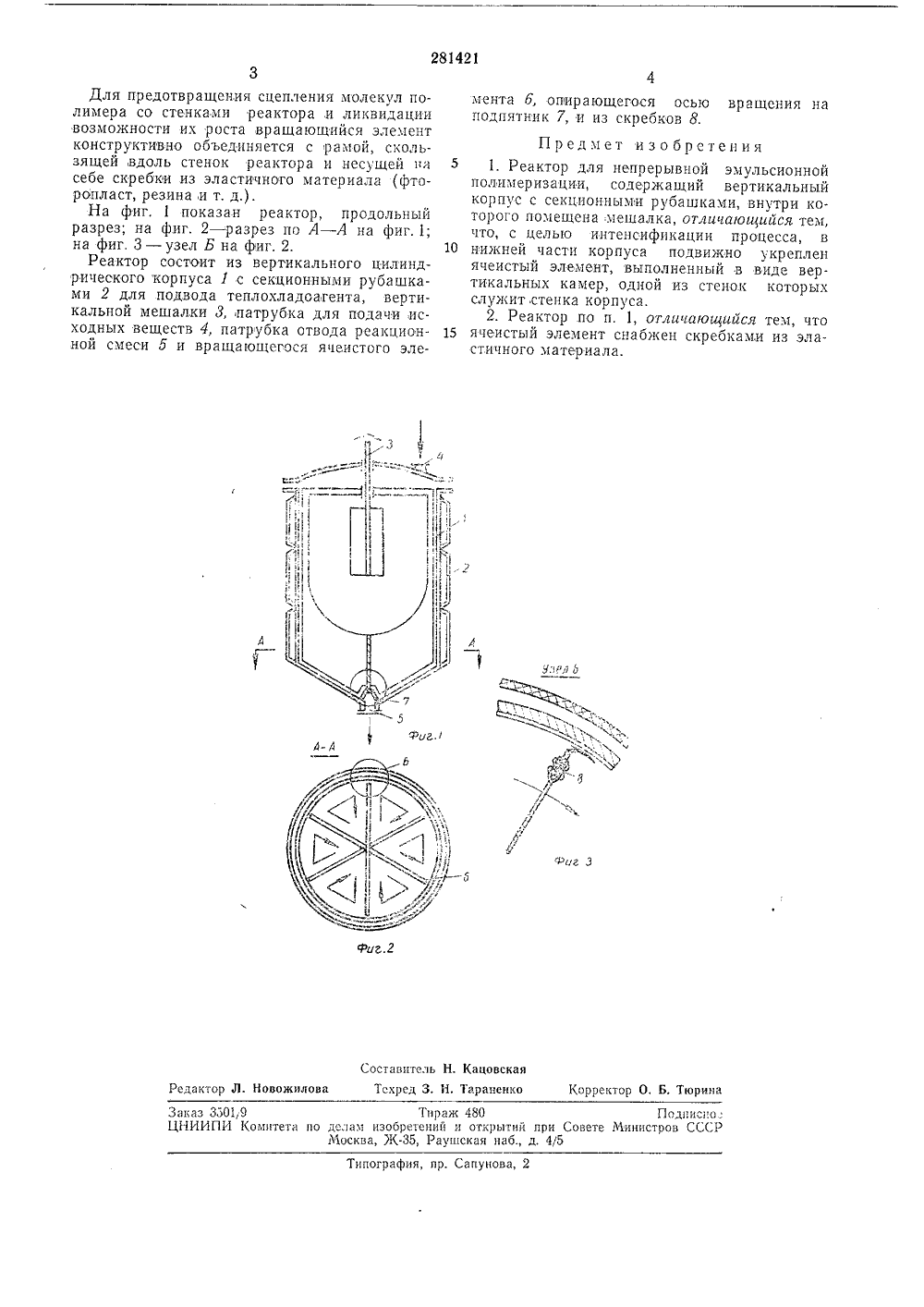

28 421 Союз Советскик Ссдиалистичесиик РвсотблииЗависимое от авт. свидетельстваЗаявлено 09.1,1969 ( 1296024/23-26) Кл. 12 е, 4/50 МПК В 01 7/18УДК 66.023(088.8 Комитет по делам зооретеиий и отирытийоритет Опубликовано 14.1 Х,1970. Бюллетень2Дата опубликования описания З.Х 11.1970 сри Совете Мииистро СССРАвторыизобретения Г, Вилесов и В. Е. Горюшк витель ПРЕРЫВНОЙ ЭМУЛЬСИОННОЙЛИМЕРИЗАЦИИ АКТОР ерывного дейульсии состоит ного смешения ьного вытеснепарате.мешения обесионного тепла, вытеснения еплоотвод, досго реакционноПредлагаемыи ствия для полим из реакционного и реакционного ния, объединеннь Рабочий объек печивает хороши р рабочий объе высокую степень таточный для сн го тепла, реактор непр еризации в эм объема идеаль объема идеал х в едином ап идеального с й отвод реакц идеального конверсии и т ятия остаточно с присоединением заявкиИзобретение относится к конструкции химического реактора для проведения реакций эмульсионной полимеризации, например, винилхлорида.Известен реактор, применяемыи для пОлимеризации винилхлорида, представляющий собой вертикальный аппарат из эмалированной стали с рубашкой для охлаждения и нагревания, снабкенной мешалкой с верхним располОжением электродвигателя, НО В известном реакторе продукты реакции выводятся при неполном превращении мономера в связи с тем, что в реакторо с мешалкой практически невозможно получить полное превращение.Цель изобретения заключается в создании реактора эмульсионной полимеризации с высокой степенью конверсии мономера, обладающего свойствами самоочистки стенок,При этом для ликвидации так называемых застойных зон, ухудшающих качество продукта, и для улучшения поперечного,перемешивания и уменьшения осевого перемешивания, в рабочем объеме идеального вытеснения помещен вращающийся ячеистый элемент, выполненный из вертикальных камер, причем одна из стенок камеры является стенкой корпуса, что обеспечивает хороший теплообмен.Уменьшение осевого перемешивания происходит вследствие значительного уменьшения расчетного (эквивалентного) диаметра аппарата в зоне вытеснения при установке ячеистого элемента.В то же время,при вращении ячеистого элемента вследствие трения слоя жидкости в каждой ячейке о неподвижную стенку аппарата происходит закручивание жидкости в поперечном направлении в каждой ячейке. Это обеспечивает поперечное перемешивание, необходимое для поддержания интенсивного теплоотвода.Как известно, при полимеризации наблюдается осаждение полимера на внутренних стенках реактора, что вызывает уменьшенне реакционного объема и ухудшение теплопередачи. Так, при толщине полимерной пленки 1 - 1,5,ял нормальный теплосъем практически невозможен, и реактор останавливается для чистки.,у Риг 3 оставитель Н. Кацовска Текред 3. Н. Таранеико 1(орректор О, Б. Тюрина Новожилов акто аказ 3501,9 Тираж 480 ПодпискеНИИПИ 1(огиптета по делам изобретений и открытий при Совете Министров СССРМосква, Ж-З 5, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3Для предотвращения сцепления молекул полимера со стенками реактора,и ликвидации возможности их роста вращающийся элемент конструктивно объединяется с рамой, скользящей,вдоль стенок реактора и несущей на себе скребки из эластичного материала (фторопласт, резина и т. д.).На фиг. 1 показан реактор, продольный разрез; на фиг. 2 - разрез по А - А на фиг.1; на фиг, 3 - узел Б на фиг. 2.Реактор состоит из вертикального цилиндрического корпуса 1 с секционными рубашками 2 для подвода теплохладоагента, вертикальной мешалки 3, патрубка для подачи исходных веществ 4, патрубка отвода реакционной смеси б и вращающегося ячеистого элемента б, опирающегося осью вращения наподпятник 7, и из скреоков 8. Предмет изобретения1. Реактор для непрерывной эмульсионнойполимер изации, содержащий вертикальный корпус с секционными рубашками, внутри которого помещена, мешалка, отличающийся тем, что, с целью интенсификации процесса, в 10 нижней части корпуса подвижно укрепленячеистый элемент, выполненный в виде вертикальных камер, одной из стенок которых служит стенка корпуса.2. Реактор по п, 1, отличающийся тем, что 15 ячеистый элемент снабжен скребками из эластичного материала.
