Система автоматического регулирования процесса скоростного кондиционирования зерна

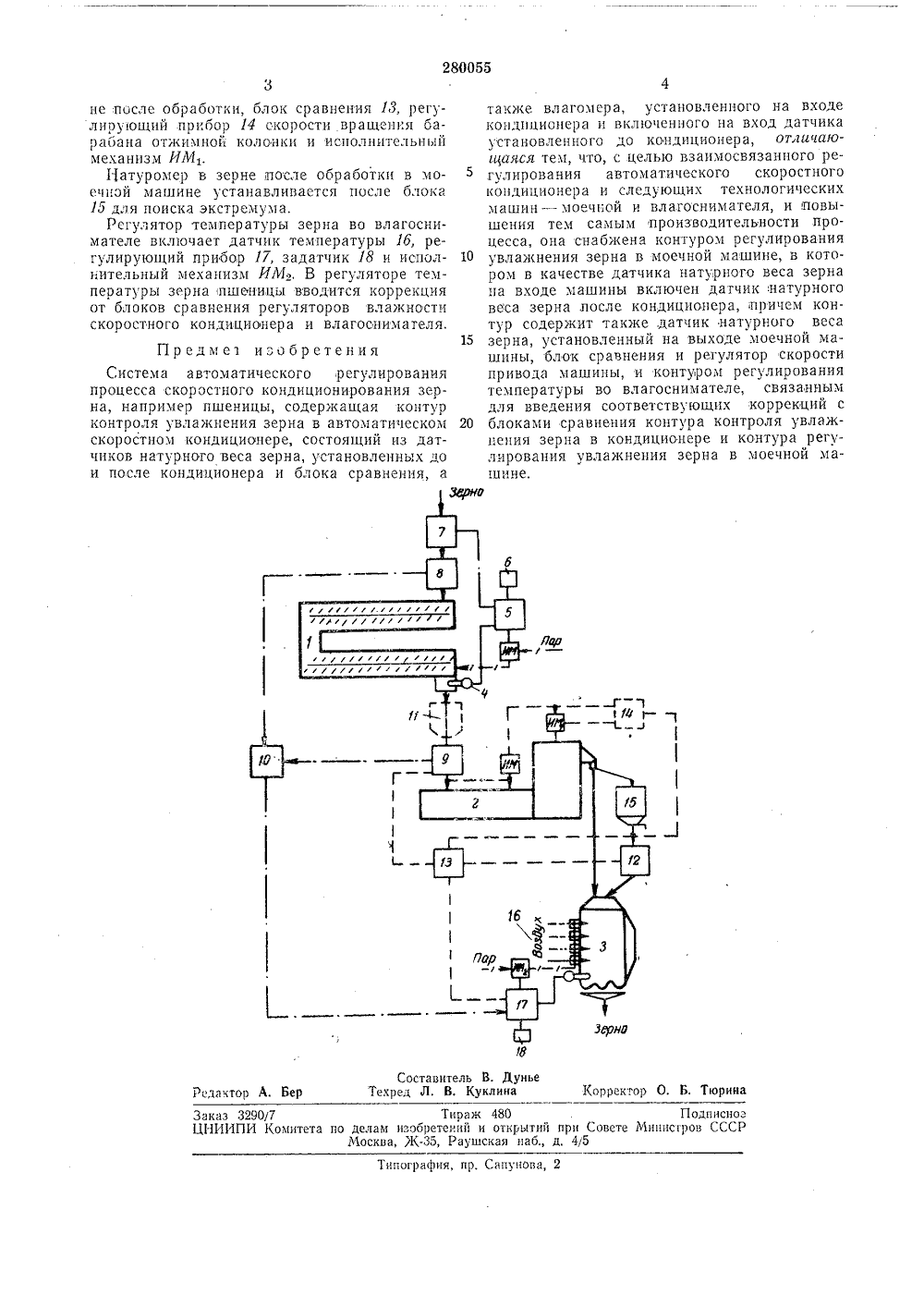

28 ОО 55 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваявлено 11.7,1969 ( 1320562/28-13 л, 421, 9/О с присоединением заявки 1 чПриоритетОпубликовано 26 Х 1.1970. МПК 6 01 п Номитет по делам изобретений и открытий при Совете Министров СССРата опубликования описания 17.Х 1.197 Авторы зобретени П, В. Артимович и П. П. Тарут оюзный научно-исследовательский институт зернаего переработки Заявитель тов ТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕСС СКОРОСТНОГО КОНДИЦИОНИРОВАНИЯ ЗЕРНА систе остно Известны системы автоматического регулирования процесса скоростного кондициониоования зерна, например пшеницы, содержащие контур контроля увлажнения зерна в автоматическом скоростном кондиционере, состоящий из датчиков натурного веса зерна, установленных до и после кондиционера и блока сравнения, а такхке влагомера, установленного на входе кондиционера и включенного на вход датчика, установленного до кондицио нера.Предлагаемая система позволяет одновременно регулировать технологический процесс в трех технологических связанных машинах - автоматическом скоростном кондиционере, мо ечной машине и влагоснимателе и повышать тем самым производительность процесса.Для этого система снабжена контуром регулирования увлажнения зерна в моечной машине, в котором в качестве датчика натурно го веса зерна на входе машины включен датчик натурного веса зерна после кондиционера, причем контур содержит также датчик натурного веса зерна, установленный на выходе моечной машины, блок сравнения и ре гулятор скорости привода машины, и контуром регулирования температуры во влагоснимателе, связанным для введения соответствующих коррекций с блоками сравнения контура контроля у.влажнения зерна в кондиционере 30 и контура регулирования увлажнения зерна в моечной машине.На чертеже показана предлагаемая ма автоматического регулирования скор го кондиционирования,Она управляет, работой скоростного кондиционера 1, моечной машины 2 и влагоснимателя 3 и содержит регулятор температуры зерна в скоростном кондиционере, который в 1 лочает датчик 4 температуры зерна пшеницы, регулирующий прибор 5, задатчик б и исполнительный механизм ОМ. В регулятор вводится коррекция по исходной влажности электровлагсмером 7, установленным перед с хор остпы м кондиционер ом.Контур контроля степени увлажнения пшеницы в скоростном кондиционере включает автоматические поточные натуромеры 8 и 9 на исходном зерне и на зерне после обработки, блок 10 сравнения показаний натуромеров. Натуромер на зерне после обработки устанавливается после блока 1( для поиска экстремума с целью контроля объемной массы - натуры пшеницы в точке с максимальным изменением, что является необходимым условием примечения косвенного метода контроля степени увлажнения пшеницы, Регулятор степени увлажнения зерна пшеницы в моечной машине включает автоматические, поточные нагуромеры 9 и 12 на исходном зерне и на зераказ 3290/7 Тираж 480 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Микисров СССРМосква, Ж, Раушская паб., д, 4/5 ипография, пр. Сапунов не после обработки, блок сравнения 13, регулирующий прибор 14 скорости вращения оараоана отжимной колонки и исполнительный механизм ИМ,.Цатуромер в зерне после обработки в моечной машине устанавливастся после блока 15 для поиска экстремума,Регулятор температуры зерна во влагоснимателе включает датчик температуры 1 б, регулирующий приоор 17, задатчик 18 и исполнительный механизм ОМ, В регуляторе температуры зерна пшеницы вводится коррекция от блоков сравнения регуляторов влажности скоростного кондиционера и влагоснимателя. Предмет изобретенияСистема автоматического, регулирования процесса скоростного кондиционирования зерна, например пшеницы, содержащая контур контроля увлажнения зерна в автоматическом скоростном кондиционере, состоящий из датчиков натурного веса зерна, установленных до и после кондиционера и блока сравнения, а также влагомера, установленного на входе копдпционера и включенного на вход датчика установленного до кондиционера, отличаю- иаяся тем, что, с целью взаимосвязанного регулирования автоматического скоростного кондиционера и следующих технологических машин - моечной и влагоснимателя, и повышения тем самым производительности процесса, она снабжена контуром регулирования 10 увлажнения зерна в моечной машине, в котором в качестве датчика натурного веса зерна на входе машины включен датчик натурного веса зерна, после кондиционера, причем контур содержит также датчик натурного веса 15 зерна, установленный на выходе моечной машины, блок сравнения и регулятор скорости привода машины, и контуром регулирования температуры во влагоснимателе, связанным для введения соответствующих коррекций с 20 блоками сравнения контура контроля увлажнения зерна в кондиционере и контура регулирования увлажнения зерна в моечной машине.
