Дискретный датчик уровня

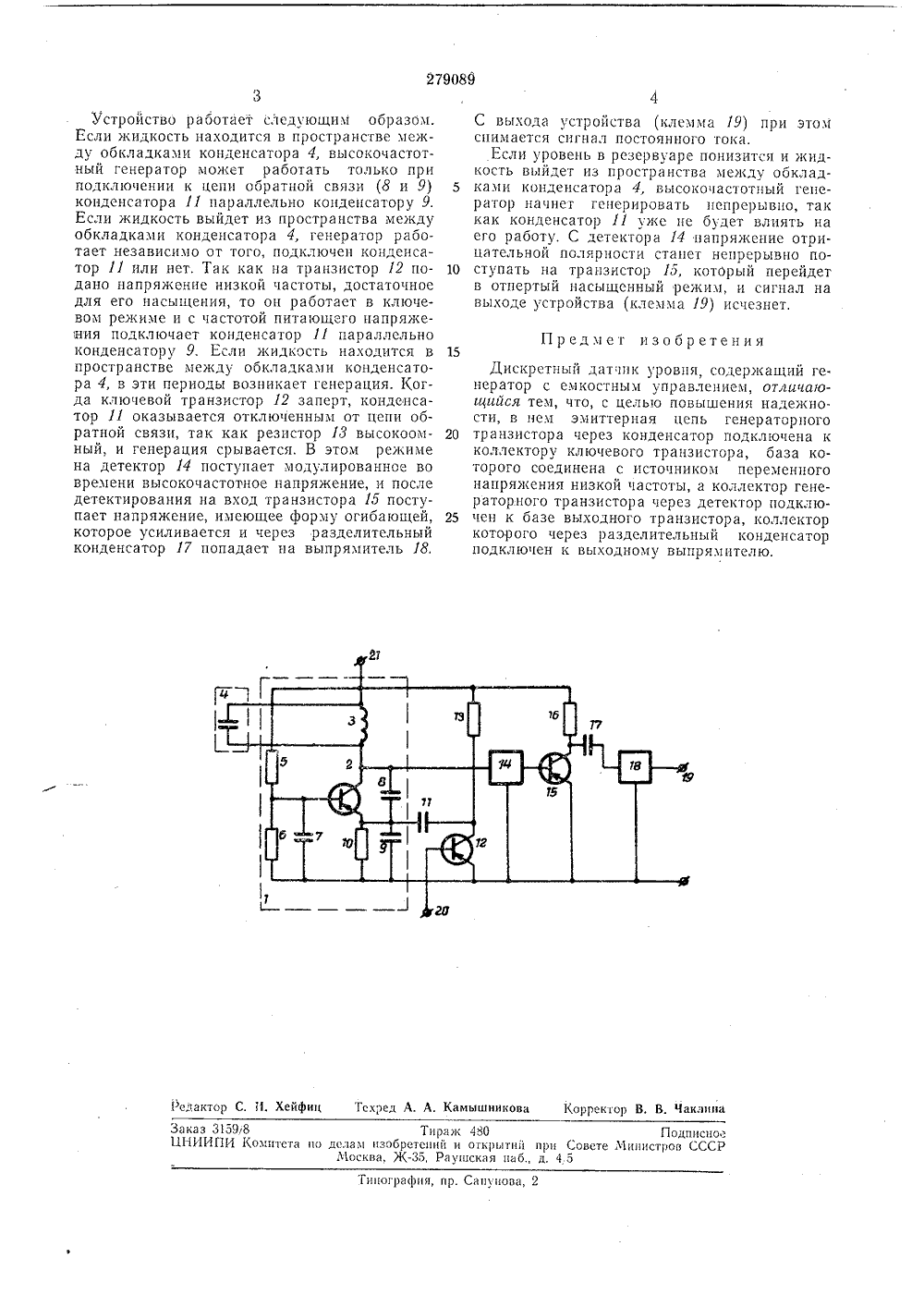

О П 89 27 Н И овз СоветскихдиалистичвскихРеспублик ИЗОБРЕТ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствае, 34 влсно ЗО.Ч 1,1969 (М 1344077/18-10) соединением заявкиКомитет по делам аобретений и открытий гри Совете Министров СССРМПК 6 011 23/00УДК 681.128(088.8) ПриоритетОпубликовано 21,Ч 11.1970. Бюллетень26Дата опубликсвачня описания 2.Х 1,1970 Лвторизобретени Г. Н, Мусхелишв Заявите СКРЕТНЫЙ ДАТЧ Н 2 Изобретение относится к электронной части дискретны:( датчиков уровня жидкости, используемых в химической промышленности и других ооластях народного хозяйства для измерения уровня в резерв арах с целью сигнализации и контроля.Известны высокочастотные датчики уровня дискретного действия с емкостным или индуктивным управлением, в которых выходной сигнал изменяется от срыва или изменения рекима генерации при изменении емкости конденсатора настроенного контура или ухудшения добротности последнего за счет электрических потерь в жидкости, уровень которой контролируется датчиком. Недостатком известных датчиков, предназначенных для контролирования поникения уровня жидкости, является их относительно малая надежность, обусловленная отсутствием самоконтроля.Предлагаемый датчик уровня отличается повышенной надежностью за счет того, что в нем эмиттерная цепь генераторного транзистора через конденсатор подключена к коллектору ключевого транзистора, база которого соединена с источником переменного напряжения низкой частоты, а коллектор генераторного транзистора через детектор подключен к базе выходного транзистора, коллектор которого через разделительный конденсатор подключен к выходному Выпрямителю.На чертеже представлена принципиальнаясхема описываемого датчика, содержащего высокочастотный генератор 1, собранный на транзисторе 2 с настроенным контуром в коллекторной цепи. Контур состоит из катушки 8 индуктивности и конденсатора 4, который установлен на резервуаре с жидкостью. Генера тор включает цепь смещения на базу транзистора 2, которая состоит из резисторов 5 и б и развязывающего конденсатора 7. Обратная связь осуществляется при помощи конденсаторов 8 и 9 и подана в эмиттерную цепь тран зистора 2, содержащего резистор 10. Эмиттертранзистора 2 через конденсатор 11 подключен к коллектору транзистора 12, нагрузкой которого является резистор 18. Настроенный контур подключен к детектору 14, питающему 20 выходной транзистор 15, коллекторная цепькоторого содержит нагрузочный резистор 1 б.Переменное напряжение с транзистора 15через разделительный конденсатор 17 подано на выпрямитель 18, а выходное напряжение 25 снимается с клеммы 19. На клемму 20 поданонапряжение низкой частоты, на клемму 21 - постоянное напряжение питания схемы.Повреждение любого элемента устройстватакже ведет к исчезновению сигнала и выхо де.. Хейфиц едакто 598 Тираж 480И Когиитста ио деиаги изобретений и огкрытий иМосква, Ж-З 5, Раушскаи паб., д Подписно Совете Министров ССС 45ЗаказП.НИР ипографии, ир. Сапунова,Устройство работает следующим образом. Если жидкость находится в пространстве между обкладками конденсатора 4, высокочастотный генератор может работать только при подключении к цепи обратной связи (8 и 9) конденсатора 11 параллельно конденсатору 9. Если жидкость выйдет из пространства между обкладками конденсатора 4, генератор работает независимо от того, подключен конденсатор 11 или нет. Так как на транзистор 12 подано напряжение низкой частоты, достаточное для его насыщения, то он работает в ключевом режиме и с частотой питающего напряже:ния подключает конденсатор 11 параллельно конденсатору 9. Если жидкость находится В пространстве между обкладками конденсатора 4, в эти периоды возникает генерация. Когда ключевой транзистор 12 заперт, конденсатор 11 оказывается отключенным от цепи обратной связи, так как резистор 13 высокоомный, и генерация срывается. В этом режиме на детектор 14 поступает модулированное во времени высокочастотное напряжение, и после детектирования на вход транзистора 15 поступает напряжение, имеющее форму огибающей, которое усиливается и через разделительный конденсатор 17 попадает па выпрямитель 18,С выхода устройства (клемма 19) при этом снимается сигнал постоянного тока.Если уровень в резервуаре понизится и жидкость выйдет из пространства между обклад ками конденсатора 4, высокочастотный генератор начнег генерировать непрерывно, так как конденсатор 11 уже не будет влиять на его работу. С детектора 14 напряжение отрицательной полярности станет непрерывно по ступать на транзистор 15, который перейдетв отпертый насыщенный режим, и сигнал на выходе устройства (клемма 19) исчезнет,Предмет изобретения15Дискретный датчик уровня, содержащий ге.нератор с емкостным управлением, отличаюиийся тем, что, с целью повышения надежности, в нем эмиттерная цепь генераторного 20 транзистора через конденсатор подключена кколлектору ключевого транзистора, база которого соединена с источником переменного напряжения низкой частоты, а коллектор генераторного транзистора через детектор подклю чен к базе выходного транзистора, коллекторкоторого через разделительный конденсатор подключен к выходному выпрямителю.
