G01F 23/74 — с индикацией изменения уровня только в дискретных точках

Номер патента: 279089

Опубликовано: 01.01.1970

Автор: Мусхелишвили

МПК: G01F 23/74

Метки: датчик, дискретный, уровня

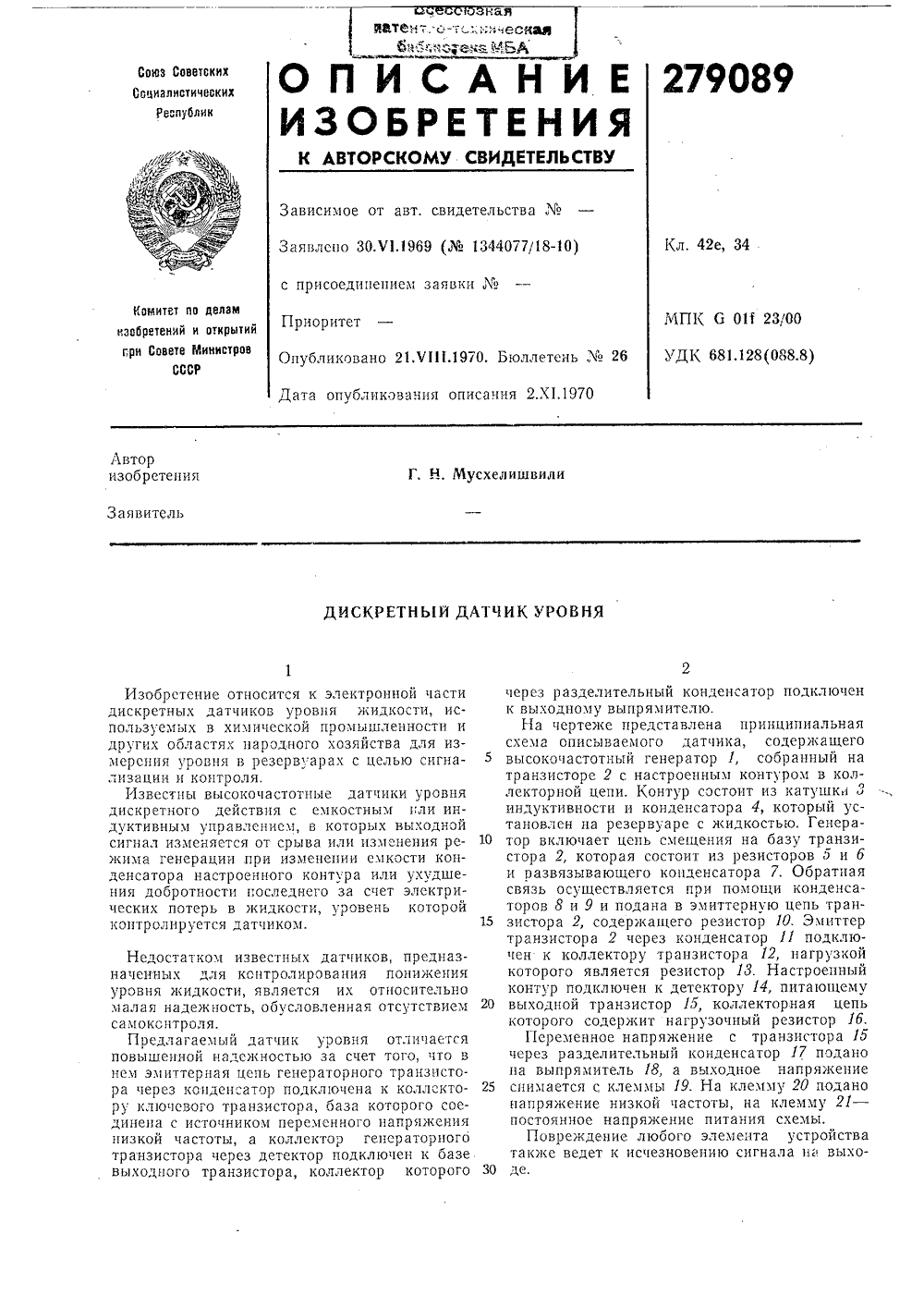

...2 через конденсатор 11 подключен к коллектору транзистора 12, нагрузкой которого является резистор 18. Настроенный контур подключен к детектору 14, питающему 20 выходной транзистор 15, коллекторная цепькоторого содержит нагрузочный резистор 1 б.Переменное напряжение с транзистора 15через разделительный конденсатор 17 подано на выпрямитель 18, а выходное напряжение 25 снимается с клеммы 19. На клемму 20 поданонапряжение низкой частоты, на клемму 21 - постоянное напряжение питания схемы.Повреждение любого элемента устройстватакже ведет к исчезновению сигнала и выхо де.. Хейфиц едакто 598 Тираж 480И Когиитста ио деиаги изобретений и огкрытий иМосква, Ж-З 5, Раушскаи паб., д Подписно Совете Министров ССС 45ЗаказП.НИР...

Номер патента: 422965

Опубликовано: 05.04.1974

Авторы: Гельский, Ковель

МПК: G01F 23/62, G01F 23/74

Метки: дискретный, уровнемер

...другой конец которых связан с соответст вующим входом диодной матрицы 6. Герконырасполагаются в среде, уровень которой замеряется. Уровнемер содержит также управляющий магнит 7, который установлен на поплавке.20 Уровнемер работает следующим образом.При перемещении магнита 7 сверху вниз опподходит к уровню, соответствующему установке геркона 1, и последний замыкается (возбужденный геркон). Через замкнутый 25 контакт геркона 1 потенциал общей шины 5будет подан па вход диодной матрицы 6 через обмотку 2 п геркона 1 п. Так как все обмотки, в том числе и обмотка 2 п, выполнены в виде встречно включенных полуобмоток, которые в 30 свою очередь расположены на герконах так,что их поле замыкается только через один язычок (контактную пружину)...

Номер патента: 434271

Опубликовано: 30.06.1974

Авторы: Гельский, Ковель

МПК: G01F 23/62, G01F 23/74

Метки: дискретный, уровнемер

...11 при перемещении сверху вниз подходит к уровню, соответствующему установке геркона 1, и последний замыкается. 5 Через замкнутый контакт геркона 1 напряжение источника питания 4 подается на вход диодной матрицы. Одновременно через этот же контакт напряжение источника питания 5 через развязывающий диод 7 подается на 10 шину 9 и соответственно на обмотки возбуждения 2 п, 2 и так далее четных герконов. Так как все обмотки возбуждения выполнены в виде встречно включенных полуобмоток, которые, в свою очередь, расположены на гер Б конах так, что поле каждой полуобмогки замыкается только через один язычок 1 контактную пружину) геркона, то протекающий по обмоткам ток вызывает такую магнитную поляризацию язычков, в результате которой...

Номер патента: 434272

Опубликовано: 30.06.1974

Авторы: Мишустин, Хачик

МПК: G01F 23/74

Метки: датчик, дискретный, уровня

...с постояннымищийся тем, что, с0 ности датчика в Изобретение касается устройств, применяемых для сигнализации уровня жидкостей с повышенной вязкостью.Известен дискретный датчик уровня, содержащий поплавок с постоянным магнитом, перемещающийся при изменении уровня по направляющим, выполненным в виде стержней или струн.Целью изобретения является повышение надежности датчика в работе и уменьшение его габаритов.Это достигается тем, что внешний кольцевой поплавок с магнитами снабжен магнитным ярмом, способствующим самоориентированию поплавка, взаимодействующего с внутренней магнитной системой, образованной полюсными наконечниками герконов,Изобретение поясняется чертежом.Предлагаемый датчик содержит диамагнитную трубку 1, внутри...

Номер патента: 1332150

Опубликовано: 23.08.1987

Авторы: Арш, Канунников, Флоров, Фоменко

МПК: G01F 23/74

Метки: дискретный, уровнемер

...входы накапливающего сумма- тора 6. Суммирование этого кода на капливающим сумматором 6 производится до операции усреднения при поступлении разрешающего сигнала с выхода элемента И 17. Дешифратор 3 преобразует параллельный двоичный код на входе в позиционный на его выходах. Поскольку выходы дешифратора 3 соединены с входами блока 4 электронных ключей (фиг.2 б) в каждый момент времени включается только один электронный ключ, код которого соответствует коду уровня на. выходе счетчика 2.Резистор Р.я (фиг.2 а) является общей нагрузкой всех диодов Ганна, работающих в режиме автодинного гене ратора. Сигнал с этого резистора усиливается усилителем 9 иподается на.первый вход аналогового компаратора 1 О, на второй вход которого подается...

Номер патента: 1569568

Опубликовано: 07.06.1990

Авторы: Васильев, Кравченко, Рабинович

МПК: G01F 23/74

Метки: датчик, жидкости, уровня

...вовнутренней полости 7 сильфона 4 пру;.жиной 8, Полость 7 сообщена отверстием 9 с атмосферой. Па поверхностижидкости находится кольцеобразныйомщим работой магнитоуправляемых контактов 2, которые включены в цепииндикации и сигнализации, Корпус 12прикреплен к стенке резервуара б спомощью фланца 13,Датчик уровня жидкости работаетследукщим образом.При изменении уровня жидкостипоплавок 10 с магнитом 11 перемещается вдоль трубы 1. вызывая срабаФ55тывание соответствующих магнитоуправляемых контактов 2, расположенных по высоте измеряемого уровняжидкости,Прц повышении давления в герметичном сосуде, вызванном теплопритоками иэ окружающей среды, ппотпость жидкости уменьшается, а пара -увеличивается. При этом объем, занимаемый контролируемой...

Номер патента: 1578584

Опубликовано: 15.07.1990

Авторы: Мерзликин, Фишов

МПК: G01F 23/30, G01F 23/74, G01N 9/10 ...

Метки: жидкости, плотности, уровня

...определяют по тарировочнойкривой, Располагая кривой зависимости объема от уровня, можно определитьобъем и затем вь 1 числить массу жидкости,Для осуществления способа перед измерениями необходимо протарироватьсжимаемый поплавок, для чего можетбыть использована прозрачная колба с50жидкостью, снабженная системой.длянаддува и датчиком температуры, Плотность жидкости определяют, например,ареометром. Осуществляя наддув газовой подушки, добиваются начала полного погружения поплавка в жидкость иизмеряют давление Р затем начинаютсбрасывать давление и н момент начала ре. Для определения плотности жидкости резервуар снова наддувают, измеряя манометром 13 давление Р соответстт фвующее полному погружению поплавка 6 в жидкость, что...

Номер патента: 1606866

Опубликовано: 15.11.1990

Автор: Мамай

МПК: G01F 23/62, G01F 23/74

Метки: жидкости, индикатор, уровня

...немагнитном основании 6. Под магниточувствительными элементами 5 на немагнитном основании 6 закреплены ограничители 7 полуцилиндри ческой Формы, число которых на единицу превьппает:число магниточувствительных элементов 5.Огракичители 7 изготовлены из не- магнитного материала и препятствуют сворачиванию магниточувствительных элементов 5 в петлеобразную Форму На концах шкалы закреплены стержневые постоянные магниты 8, ориентированные вдоль шкалы полюсами, разноименными 0 с незакрепленными полюсами магниточувствительных элементов.Предложенное устройство работает следующим образом.Управляющий магнит 4, значительно 15 ,больший по мощности но сравнению с магниточувствительными элементами.5,воздействуег на них таким образом, что элемент 5,...

Номер патента: 1642252

Опубликовано: 15.04.1991

Авторы: Антипов, Денисов, Захаренко, Казначеева, Лапшин

МПК: G01F 17/00, G01F 23/62, G01F 23/74 ...

Метки: жидкости, количества, цистерне

...устройства для наличия жидкости в цистерне; на фиг,2 - размещение основных элементов устройства в цистерне в условиях качки,Устройство состоит из четырех немагнитныхтруб 1, поплавков 2, герконов 3, резисторов 4, источника 5 питания и измерителя 6 тока, Трубы 1 размещены вдоль боковых ребер цистерны, Поплавки 2 размещены внутри немагнитных труб 1 и снабжены управляющими магнитами(не показано). Герконы 3 в виде рядов закреплены на боковых поверхностях труб 1 и подключены через одинаковый по своему составу набор резисторов 4 к источнику 5 питания и измерителю б тока. Резисторы 4 выполнены с равномерно увеличивающимся по ходу подьема уровня жидкости сопротивлением, При этом сопротивления резисторов одного уровня имеют общий...
