Цп -. 111 центральные лаборатории и экспериментальные мастерстив )tw-a. -tlf. thoмосэнергоiбиблиотек

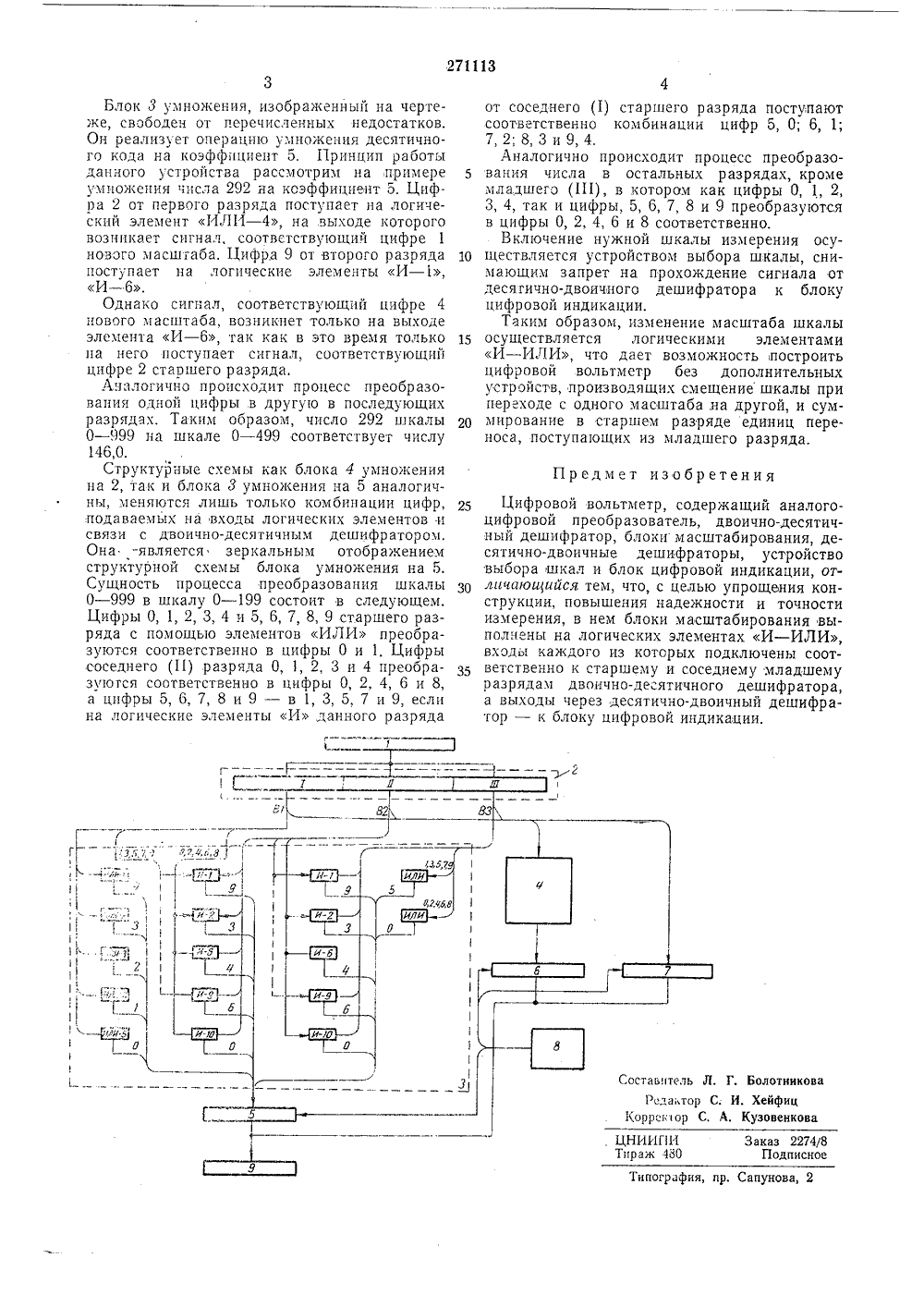

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ27 И 13 Сова Советских Социалистических РеспубликЗависимое от авт. свидетельства Уе 16.Х.1968 ( 1290470/18-1 1 хл. 42 пт, 7/ Заявл МПК 6 06УДЫ 681.14.001.57(088.8 риоритетпубликовано 12.Ч.1970. Бюллетень М 17 %;ата опубликования описания 19.Ч 111.1970 итет по делам аобретений и открытийлри Совете МинистровСССРобретения И. Бахмуто Заявител ральные лаборатории и экспериментальныеМосэнерго ЬТМЕТ ЦИфРОВО с присоединением заявки ,Изобретение относится к элементам вычислигельчой техники и может быть использовано в устройствах для централизованногоконтроля технологических параметров, например на теплоэлектростанциях. 5Известные цифровые вольтметры, содержащие аналого-цифровой преобразователь, двоично-десятичный дешифратор, блоки масштабирования, десятично-двоичные дешифраторы,устройство выбора шкал и блок цифровой индикации, не обеспечивают высокой точностиизмерений на малых шкалах и обладают низкой надежностью,Целью настоящего изобретения являетсяповышечие точности измерения, надежности и 15упрощение конструкции цифровых вольтметров.Это достигается тем, что в описываемомустройстве блоки масштабирования выполнены на логических элементах И - ИЛИ, выходы каждого из когорых подключены соответственно к старшему и соседнему младшемуразрядам двоично-десятичного дешифратора,а выходы через десятично-двоичный дешифратор - к блоку цифровой индикации, 25На чертеже приведена блок-схема предлагаемого вольтметра.Цифровой вольтметр состоит из аналогоцифрового преобразователя 1, двоично-десятичного дешифратора 2, состоящего из трех ЗО двоично-десятичных декад, блоков 3, 4 зтасштабирования на логических элементах И - ИЛИи о и десятичио-двоичных лешифраторов б - 7 устройства 8 выбора шкал и блока 9 цифровой индикации,Десятичный код с выходов В 1 - ВЗ двоичнодесятичного дешифратора поступает на элементы И - ИЛИ, на выходе которых в зависимости от поданных комбинаций цифр, вознпка 1 от сгал, соотвстствчощие цифрам нового масштаба.Сущность данного метода масштабирования рассмотрим на примере построения блоков умножения десятичного кода на постоянные коэффициенты 2 и 5.Общим принципом построения известных устройств умножения (деления), например, на коэффициент 5 (2), является то, что четные цифры (О, 2, 4, 6 или 8) преобразуются во вдвое меньшие цифры (О, 1, 2, 3 или 4 соот,ветственно), если же цифра исходного кода нечетная (1, 3, 5, 7 или 9), то в.данном разряде она преобразуется в цифру О, 1, 2, 3 или 4 соответственно, а в соседнем младшем разряде производятся переключения цепей, прибавляющие 5 единиц и цифре нового кода.Технически эта задача решается с помощью сложных логических схем суммирования единиц переноса с цифрой нового кода и устройств смещения шкалы,, И, ХейфицА Кузовенкова Заказ 227% Подписно цНййрц 1 Тираж о ипогр 1 фия пр Сапунов Блок 3 умножения, изображенный на чертеже, свободен от перечисленных недостатков. Оп реализует операцию умножения десятичного кода на коэффициент 5. Принцип работы данного устройства рассмотрим на примере умножения числа 292 на коэффициент 5. Цифоа 2 от первого разряда поступает на логический элемент ИЛИ - 4, на выходе которого возникает сигнал, соответствующии цифре 1 нового масштаба. Цифра 9 от второго разряда поступает на логические элементы И - 1, И - 6.Однако сигнал, соответствующии цифре 4 нового масштаба, возникнет только на выходе элемента И - 6, так как в это время только па него поступает сигнал, соответствующий цифре 2 старшего разряда.Аналогично происходит процесс преобразования одной цифры в другую в последующих разрядах. Таким образом, число 292 шкалы 0 - 999 на шкале 0 - 499 соответствует числу 146,0,Структурные схемы как блока 4 умножения на 2, так и блока о умножения на 5 аналогичны, меняются лишь только комбинации цифр, подаваемых на входы логических элементов и связи с двоично-десятичным дешифратором. Она -является зеркальным отображением структурной схемы блока умножения на 5. Сущность процесса преобразования шкалы 0 - 999 в шкалу 0 - 199 состоит в следующем. Цифры О, 1, 2, 3, 4 и 5, б, 7, 8, 9 старшего разряда с помощью элементов ИЛИ преобразуются соответственно в цифры 0 и 1, Цифры соседнего (11) разряда О, 1, 2, 3 и 4 преобразуются соответственно в цифры О, 2, 4, б и 8, а цифры 5, 6, 7, 8 и 9 - в 1, 3, 5, 7 и 9, если на логические элементы И,данного разряда от соседнего (1) старшего разряда поступаютсоответственно комбинации цифр 5, 0; б, 1;7, 2; 8, 3 и 9, 4,Аналогично происходит процесс преобразо 5 вания числа в остальных разрядах, кромемладшего (111), в котором как цифры О, 1, 2,3, 4, так и цифры, 5, б, 7, 8 и 9 преобразуютсяв цифры О, 2, 4, 6 и 8 соответственно,Включение нужной шкалы измерения осу 1 о ществляется устройством выбора шкалы, снимающим запрет на прохождение сигнала отдесягично-двоичного дешифратор а к блокуцифровой индикации.Таким образом, изменение масштаба шкалы15 осуществляется логическими элементамиИ - ИЛИ, что дает возможность построитьцифровой вольтметр без дополнительныхустройств, производящих смещение шкалы припереходе с одного масштаба на другой, и сум 20 мирование в старшем разряде единиц переноса, поступающих из младшего разряда. Предмет изобретения Цифровой вольтметр, содержащий аналогоцифровой преобразователь, двоично-десятичный дешифратор, блоки масштабирования, десятично-двоичные дешифраторы, устройство выбора шкал и блок цифровой индикации, отличающийся тем, что, с целью упрощения конструкции, повышения надежности и точности измерения, в нем блоки масштабирования выполнены на логических элементах И - ИЛИ, входы каждого из которых подключены соответственно к старшему и соседнему младшему разрядам двоично-десятичного дешифратора, а выходы через Гдесятично-двоичный дешифратор - к блоку цифровой индикации.
