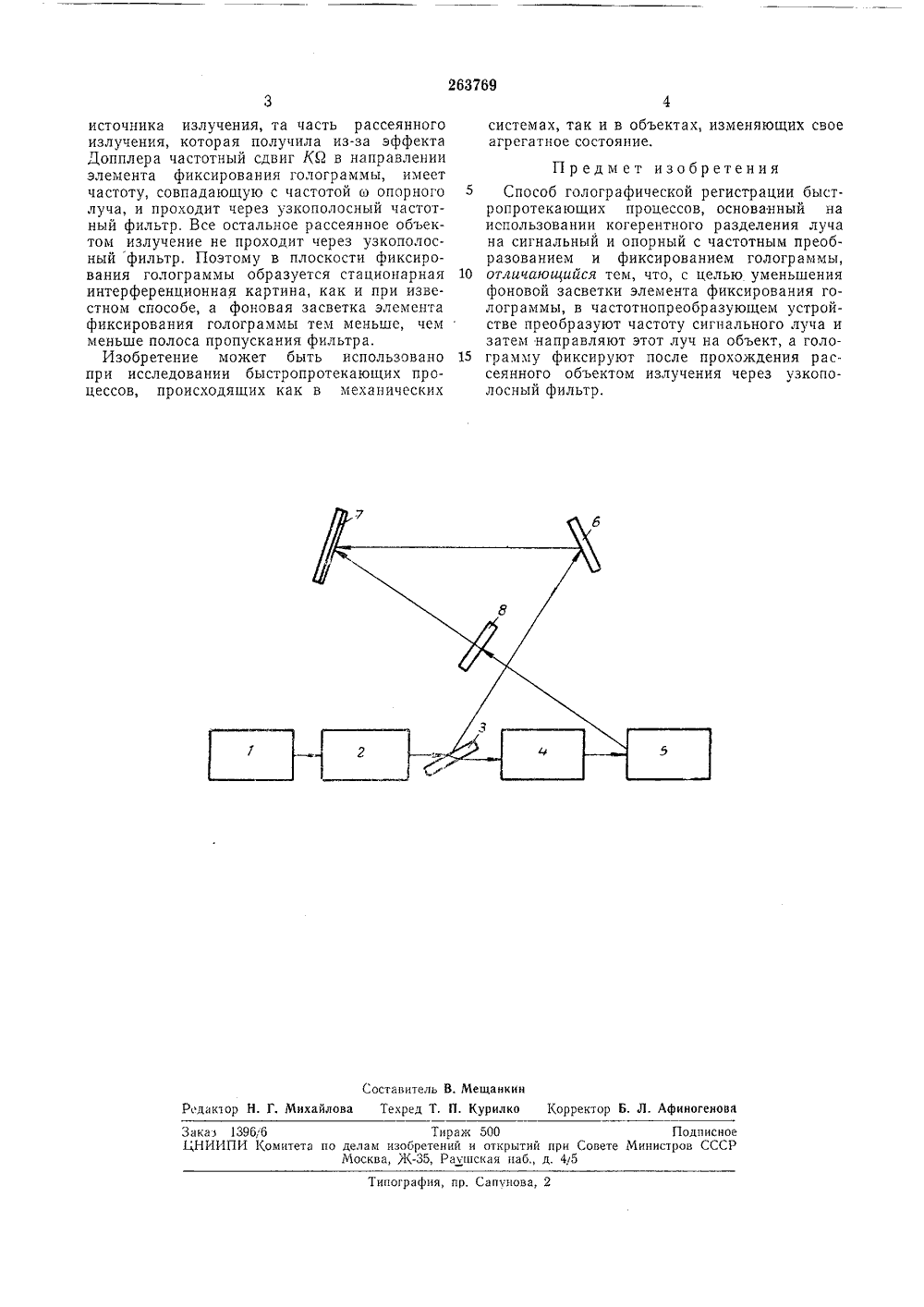

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 12.У 1.1968 ( 124699326-25)с присоединением заявкиПриоритетОпубликовано 10,11,1970. Бюллетень8Дата опубликования описания 15.И.1970 Кл, 21 д) 53/00 МПК Н 01 зУДК 621,375,8(088.8) Комитет по делам изобретений и открытий при Совете Министров СССРСПОСОБ ГОЛОГРАФИЧЕСКОЙ РЕГИСТРАЦИИ БЪСТРОПРОТЕКАЮЩИХ ПРОЦЕССОВИзобретение относится к области исследования быстропротекающих физических процессов методами голографии.Известен способ голографической регистрации быстропротекающих процессов, основанный на использовании источника когерентного излучения, элементов разделения луча на сигнальный и опорный, частотнопреобразующего устройства и элемента фиксирования голограммы. В известном способе для устранения влияния эффекта Допплера, проявляющегося в том, что даже при малых временах экспонирования интерференционная картина в плоскости фиксирования голограммы оказывается нестацио парной, опорный луч подвергают преобразованию по частоте в частотнопреобразующем устройстве таким образом, что смещение за счет эффекта Допплера частоты рассеянного объектом излучения оказывается равным смещению за счет преобразования в частотнопреобразующем устройстве частоты опорного сигнала. При этом в плоскости фиксирования голограммы чолучают стационарную интерференционную картину.Известный способ обладает недостатком, заключающимся в том, что при большом количестве одновременно голографируемых объектов, перемещающихся с разными скоростями, на элементе фиксирования голограммы получают частичную фоновую засветку.Цель изобретения - снижение уровня фоновой засветки элемента фиксирования голо граммы при голографической регистрациибыстропротекающих процессов.Поставленная цель достигается тем, чтопреобразованию по частоте подвергают не опорный, а сигнальный луч и затем направ ляют этот луч на объект, а голограмму фиксируют после прохождения рассеянного объектом излучения через узкополосный частотный фильтр.Предложенный способ иллюстрируется чер тежом.Луч от источника 1 излучения расширяюти коллимируют при помощи коллиматора 2 и подают на светоделитель 3. Один из пучков (сигнальный) после светоделителя подают на 20 частотнопреобразующее устройство 4, и затем полученное излучение, состоящее из набора колебаний разных частот, направляют на исследуемый объект 5, Другой пучок (опорный) после отражения от зеркала б на правляют на элемент 7 фиксирования голограммы. Рассеянное излучение объекта пропускают через узкополосный фильтр 8.Г 1 ри освещении объекта излучением, содержащим набор частот, сдвинутых на величину 30 Кй, где К = 1, 2 относительно частоты цЗаказ 139 б, бЕ;НИИПИ Комит Подписно вете Министров СССография, пр. Сапунова, 2 источника излучения, та часть рассеянного излучения, которая получила из-за эффекта Допплера частотный сдвиг Кй в направлении элемента фиксирования голограммы, имеет частоту, совпадающую с частотой ез опорного луча, и проходит через узкополосный частотный фильтр. Все остальное рассеянное объектом излучение не проходит через узкополосный фильтр. Поэтому в плоскости фиксирования голограммы образуется стационарная интерференционная картина, как и при известном способе, а фоновая засветка элемента фиксирования голограммы тем меньше, чем меньше полоса пропускания фильтра.Изобретение может быть использовано при исследовании быстропротекающих процессов, происходящих как в механических системах, так и в объектах, изменяющих своеагрегатное состояние. П р ед м е т изобретения 5 Способ голографической регистрации быстр опротекающих процессов, основанный на использовании когерентного разделения луча на сигнальный и опорный с частотным преобразованием и фиксированием голограммы, 10 отличающийся тем, что, с целью уменьшенияфоновой засветки элемента фиксирования голограммы, в частотнопреобразующем устройстве преобразуют частоту сигнального луча и затем направляют этот луч на объект, а голо грамму фиксируют после прохождения рассеянного объектом излучения через узкополосный фильтр.
