Система автоматического регулирования конверсии в процессе полимеризации

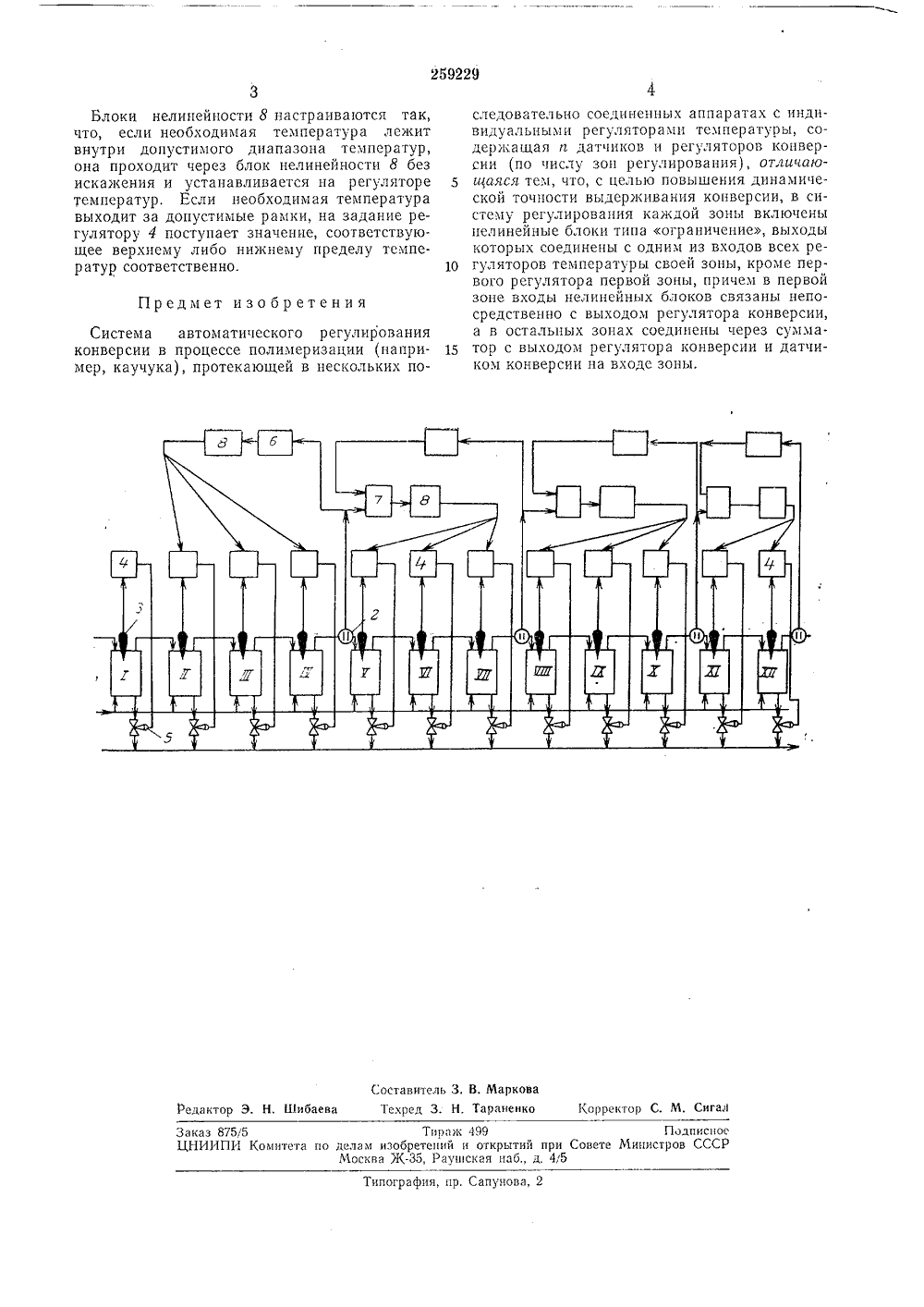

О Й-И,:-А-Н- И Е ИЗОБРЕТЕН ИЯ 259229 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. св Заявлено 22 ХН 1,196 с присоединением за тдетельств л. 21 с, 46/5 42 ц, 2/0512 ки Ме -ПК 6 05 Ъ Я 05 сг УДК 621.316,79:536.58;Комитет по делам изобретениЯ и открыт при Совете Министра СССРриоритетпубликовано 12,Х 1 тень Мза 19 ."ч,1970 9. Бюлл та опубликования описан Авторыизобретения С. Л. Подвальный и Э. М, Испирьян Заявите ИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯКОНВЕРСИИ В ПРОЦЕССЕ ПОЛИМЕРИЗАЦИИ Известна система автоматического регулирования конверсии в процессе полимеризации (например, каучука), протекающей в нескольких последовательно соединенных аппаратах с индивидуальными регуляторами температуры, содержащая и датчиков и регуляторов конверсии (по числу зон регулирования).Цель изобретения - повысить динамическую точность выдерживания конверсии. Достигается это тем, что в систему регулирования каждой зоны включены нелинейные блоки типа ограничение, выходы которых соединены с одним из входов всех регуляторов температуры своей зоны, кроме первого оегулятора первой зоны, причем в первой зоне входы нелинейных блоков связаны непосредственно с выходом регулятора конверсии, а в остальных зонах соединены через сумматор с выходом регулятора конверсии и датчиком конверсии на входе зоны.Принципиальная схема системы представлена на чертеже.Полимеризационная батарея 1 из аппаратов 1 - Х 11 разбивается на зоны регулирования установкой датчиков конверсии 2 в нескольких фиксированных точках, в том числе на выходе полимеризационной установки (например, после Л, У 1, Х и Х 1 аппаратов). На каждом аппарате батареи устанавливается система регулирования температуры, состоящая из датчика 8, регулятора 4 и исполнительного механизма б на линии хладагента.Температура в первом аппарате полимеризационной батареи поддерживается постоян ной, что вызвано технологическими особенностями проведения процесса и положительно сказывается на свойствах продукта (устойчивость полимеризационной системы, отсутствие произвольной коагуляции).10 Температура в остальных аппаратах меняется в зависимости от величины управляющего сигнала с регулятора конверсии б на выходе зоны с введением коррекции - упреждающего сигнала с датчика конверсии на вхо 1 ч де зоны. Оба сигнала суммируются (с весами)на блоке 7. Изменение температур в аппаратах одной зоны проводится одинаково. Так как изменение температур сказывается на свойствах продукта полимеризации, регулирование конверсии осуществляется при строгом выдерживании допустимого интервала температур (его верхнее и нижнее значения четко ограничены), в пределах которого не происходит изменения качества (например, для процесса полимеризации дивинил-стирольного каучука это 4 - 8 С). Для осуществления указанного ограничения управляющий сигнал после суммирующего блока 7 проходит через нелинейные блоки 8 типа участки ограниче ния на регуляторы 4 температуры,Корректор С, М, Сигал иб едакто Заказ 8755 Тираж 499ЦНИИПИ Комитета по делам изобретений и открытий при СМосква К, Раушская наб., д, 4/5 Подписноете Министров СССР пография, пр. Сапунова, 2 Блоки нелинейности 8 настраиваются так, что, если необходимая температура лежит внутри допустимого диапазона температур, она проходит через блок нелинейности 8 без искажения и устанавливается на регуляторе температур. Если необходимая температура выходит за допустимые рамки, на задание регулятору 4 поступает значение, соответствующее верхнему, либо нижнему пределу температур соответственно. Предмет изобретения Система автоматического регулирования конверсии в процессе полимеризации (например, каучука), протекающей в нескольких последовательно соединенных аппаратах с индивидуальными регуляторами температуры, содержащая и датчиков и регуляторов конверсии (по числу зоц регулирования), отличаю и(аяся тем, что, с целью повышения динамической точности выдерживания конверсии, в систему регулирования каждой зоны включены нелинейные блоки типа ограничение, выходы которых соединены с одним из входов всех ре гуляторов температуры своей зоны, кроме первого регулятора первой зоны, причем в первой зоне входы нелинейных блоков связаны непосредственно с выходом регулятора конверсии, а в остальных зонах соединены через сумма тор с выходом регучятора конверсии и датчиком конверсии па входе зоны,
