Параллельный накапливающий сумматор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 254890
Автор: Дунье
Текст

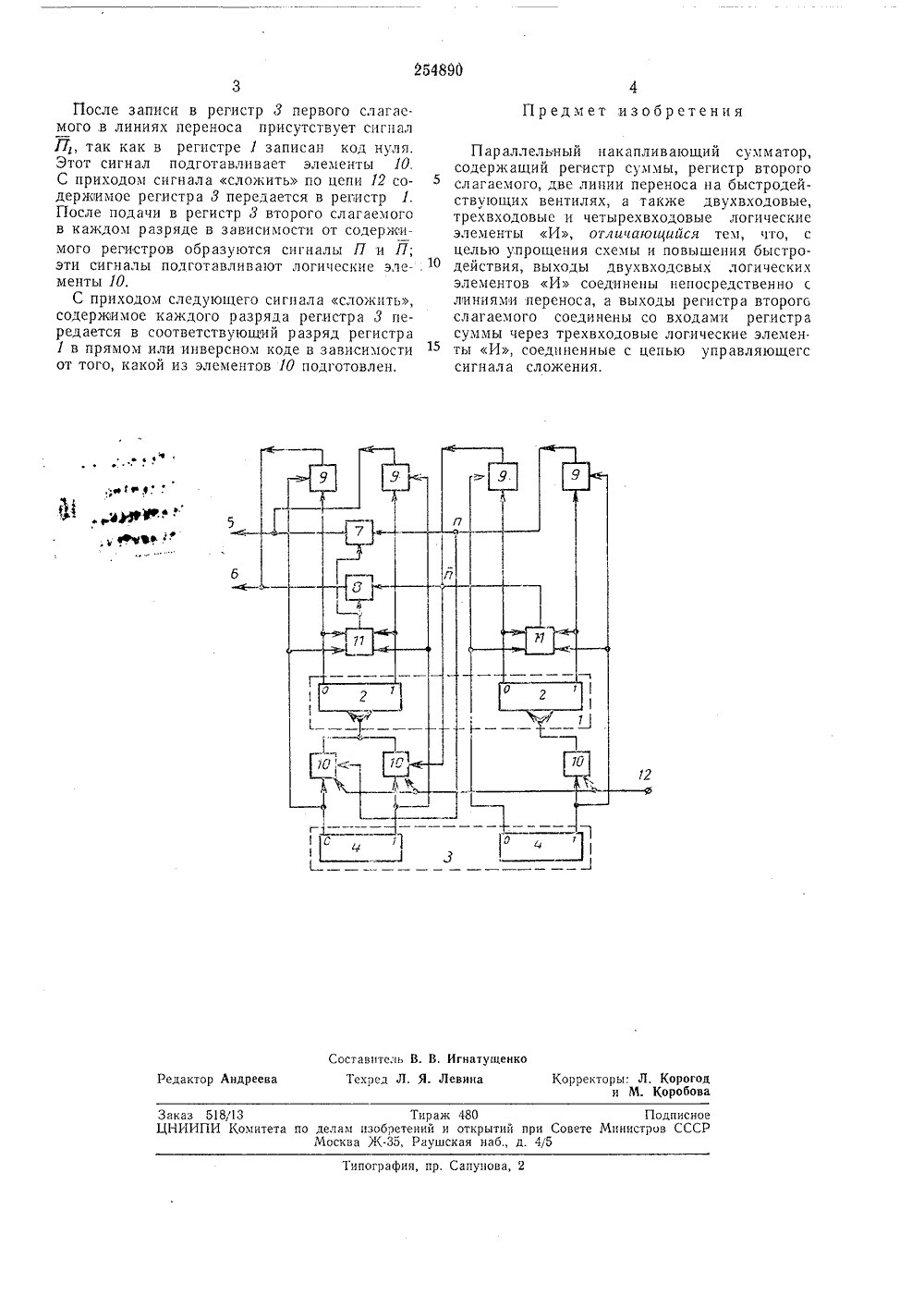

Союа Советских Социалистических Ресотблик, 42 птт,МПК 60 Комитет оо деламоретвний и открытийи Совете МинистровСССР К 681.325,54(088.8 17.Х.1969. Бюллетеньпублик публикования описания 3.1 Ъ.197 В,зоб ретения е"чг-,Заявитель ПАРАЛЛ ЕЛЬ А ИВАЮШ,ИЙ МАТОР разрядов 2, регистр 3 второго слагаемого с триггерами разрядов 4, линии переноса 5 и б с быстродействующими вентилями 7 и 8, двухвходовые логические элементы И 9, трехвходовые логические элементы И 10, четырехвходовые логические элементы И 11 и цепь 12 управляющего сигнала сложить.Сумматор работает следующим образом.На выходах логических элементов 9 образуется сигнал:П,.=А, В, или П,=А В,где А А В;, В; - состояниерядов регистра суммы 1 и регистра15го слагаемого 8; П П, - сигнал пеего инверсия из т-го разряда.На выходах оыстродействующих веи 8 образуется сигнал П, = С,ПП,=С,Пт т, где С, - сигнал, обный на выходе логического элементализующего следующее логическое вырС, = А,В, / А,В,.Таким образом, сигналы переноса иверсиями образуются по следующим ловыражениям:-х раз- второреноса и тилей 7или разован, реаажение: его ингически умматора. триггер ами Изобретение относится к области вычислительной техники и предназначается для упрощения конструкции и повышения быстродействия цифровых арифметических устройств,Известен параллельный накапливающий сумм атор, содержащий регистр суммы, регистр второго слагаемого, две линии переноса ,на быстродействующих вентилях, а также двухвходовые, трехвходовые и четырехвходовые логические элементы И. Двухвходовые логические элементы И, входы которых соединены с выходами одинаковых разрядов регистра суммы и регистра второго слагаемого, соединены с линиями переноса через быстродействующие вентили, а выходы регистра второго слагаемого соединены со входами регистра суммы через дьухвходовые элементы И.В предложенном сумматоре выходы двухвходовых логических элементов И соединены непосредственно с линиями переноса, а выходы регистра второго слагаемого - со входами регистра суммы через трехвходовые логические элементы И, соединенные с цепью управляющего сигнала сложения.Это упрощает схему сумматора и повышает его быстродействие (исключается задержка прои распространении переноса после прихода сигнала сложить).На чертеже изображена схема сОн содержит регистр суммы 1 с Ц - А,В, А,В( А,В) ПтП, = А;В, / (А,В;Ц А,В,) Пт т..,циеюф"еФМфл .ставитель В. В. ИгнатущенкоТехред Л, Я. Левина Корректоры: Л. Корогоди М. Коробова едактор Андреева аказ 518/13 Тираж 480 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква М(-35, Раушская наб., д. 4/5 ипогр р. Сапунова, 2 После записи в регистр 3 первого слагас. мого в линиях переноса присутствует сигнал Ц, так как в регистре 1 записан код нуля. Этот сигнал подготавливает элементы 10, С приходом сигнала сложить по цепи 12 содержимое регистра 3 передается в регистр 1. После подачи в регистр т второго слагаемого в каждом разряде в зависимости от содержимого регистров образуются сигналы П и П; эти сигналы подготавливают логические элементы 10.С приходом следующего сигнала сложить, содериимое каждого разряда регистра 3 передается в соответствующий р азряд регистр а 1 в прямом или инверсном коде в зависимости от того, какой из элементов 10 подготовлен. Параллельный накапливающий сумматор, содержащий регистр суммы, регистр второго слагаемого, две линии переноса на быстродействующих вентилях, а также двухвходовые, трехвходовые и четырехвходовые логические элементы И, отличаощийся тем, что, с целью упрощения схемы и повышения быстродействия, выходы двухвходсвых логических элементов И соединены непосредственно с линиями переноса, а выходы регистра второго слагаемого соединены со входами регистра суммы через трехвходовые логические элемен. ты И, соединенные с цепью управляющегс сигнала сложения.
СмотретьЗаявка
1243244
В. А. Дунье
МПК / Метки
МПК: G06F 7/50
Метки: накапливающий, параллельный, сумматор
Опубликовано: 01.01.1969
