252783

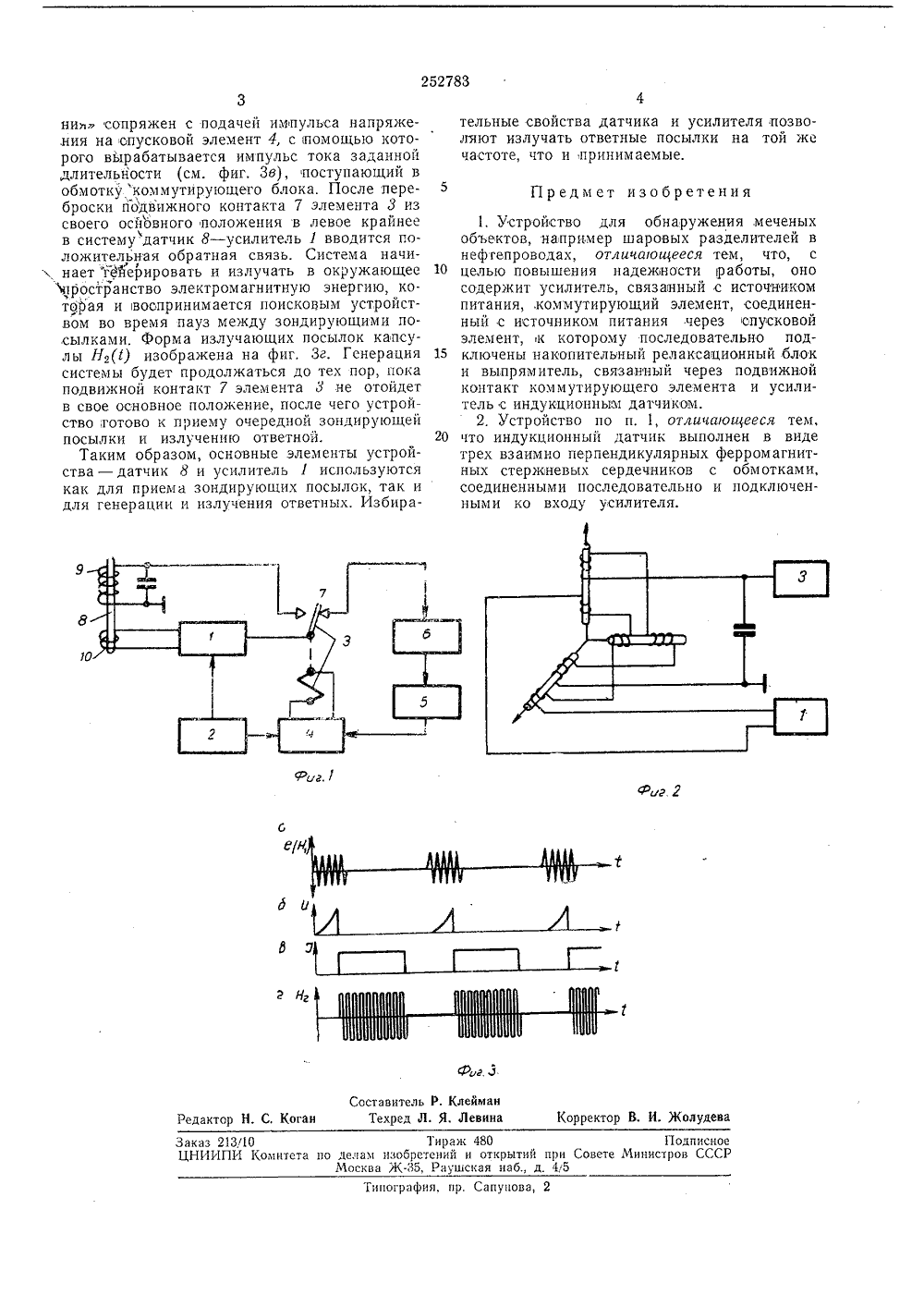

еспубл 1, 1/60 Комитет по делам изоСретеиий и открытий при Совете Министров СССРПК Г 061 К 656.56:621.082,7 (088,8) Авторыизобретени В, Афанасьев, В, ф. Ефремов, В. М. Виноградов, А, Е. ГулькН. А. Наумов, В, М, Чулин, Н. И. Цизлинг и М, Э. Шварц явит УСТРОЙСТВ БНАРУЖЕНИЯ МЕЧЕНЫХ ОБЪЕКТОВ 2 Изобретение относится к устройствам для обнаружения меченых объектов, например шаровых разделителей в,нефтепроводах, и может быть иопользовано в области трубопроводного транспорта.Известно устройство для обнаружения меченых объектов, выполненное с крестовиной в виде взаимно перпендикулярных штанг с установленными на их концах магниточувствительными элементами,Предложенное устройство содержит усилитель, связанный с источником питания, коммутирующий элемент, соединенный с источником питания через спусковой элемент, к которому последователыно подключены накопительный релаксационный блок и выпрямитель, связанный через подвижной контакт коммутирующего элемента и усилитель с индукционным датчиком, причем последний .выполнен в виде трех взаимноперпендикулярных ферромагнитных стержневых сердечников с обмогками, соединенными последовательно и подключенными ко входу силителя. Такая конструкция устройства повышает надежность работы.На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 - индукционный датчик; на фиг, 3 - прафики зависимости э.д,с, напряжения и силы тока от частоты.Устройство содержит усилитель 1, связанный с источником 2 пигания, коммутирующий элемент д, соединенныи с источником питания через спусковой элемент 4, к которому последовательно подключены накопительный релаксационный блок б и выпрямитель б, связанный через подвижной контакт 7 коммутирующего элемента д и усилитель 1 с индукционным датчиком 8.Устройство работает следующим образом.Зондир ющие посылки Н,(1) электромаг нитного возмушения, создаваемые поисковымприбором, воспринимаются датчиком 8. Одна из обмоток датчика - многовитковая. 9, настроена в резонанс на несущую частоту зондируемых посылок, другая обмотка 10 связи 15 предназначена для согласования с полупроводниковым избирательным усилителем.Э.д.с. е(Е 1 Д в виде пакетов синусоидальных колебаний звуковой частоты (см. фиг. За) усиливается усилителем 1, выпрямляется двухпо лупериодным выпрямителем б и поступает нанакопительный релаксационный блок б. В качестве накопительного элемента в этом блоке используется конденсатор, а в качестве релаксационного - стабилитрон или неоновая лам почка.Зависимость напряжения на обкладках конденсатора от времени показана на фиг. Зб, где резкому спаду соогветствует момент зажигания (включения) релаксационного элемента, ч 0 разряжающего конденсатор, Момент зажига. Клейман Я. Левина Составите Техред Редактор И. С. Кога орректор В. И. Жолудева Заказ 213/10 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д, 45погр афин, и р. С а пу нов а,ни сопряжен с подачей импульса напряжения на спусковой элемент 4, с помощью которого вырабатывается импульс тока заданной длительности (см. фиг. Зв), поступающий в обмотку коммутирующего блока. После пере броски подвижного контакта 7 элемента д из своего осйовного положения в левое крайнее в систему датчик 8 - усилитель 1 вводится положительная обратная связь. Система начинаетгенерировать и излучать в окружающее 10 "мространство электромагнитную энергию, которая и воспринимается поисковым устройством во время пауз между зондирующими посылками, Форма излучающих посылок капсулы О(1) изображена на фиг. Зг. Генерация 15 системы будет продолжаться до тех пор, пока подвижной контакт 7 элемента 3 не отойдет в свое основное положение, после чего устройство готово к приему очередной зондирующей посылки и излучению ответной. 20Таким образом, основные элементы устройства - датчик В и усилитель 1 используются как для приема зондирующих посылок, так и для генерации и излучения ответных. Избирательные свойства датчика и усилителя позволяют излучать ответные посылки на той же частоте, что и принимаемые. 1. Устройство для обнаружения меченых объектов, например шаровых разделителей в нефгепроводах, отличающееся тем, что, с целью повышения падежности работы, оно содержит усилитель, связанный с источником питаниякоммутирующий элемент, соединенный с источником питания через спусковой элемент, к которому последовательно подключены накопительный релаксационный блок и выпрямитель, связанный через подвижной контакт коммутирующего элемента и усилитель с индукционным датчиком.2, Устройство по п, 1, отличшощееся тем, что индукционный датчик выполнен в виде трех взаимно перпендикулярных ферромагнитных стериневых сердечников с обмотками, соединенными последовательно и подключенным и ко входу усилителя.
