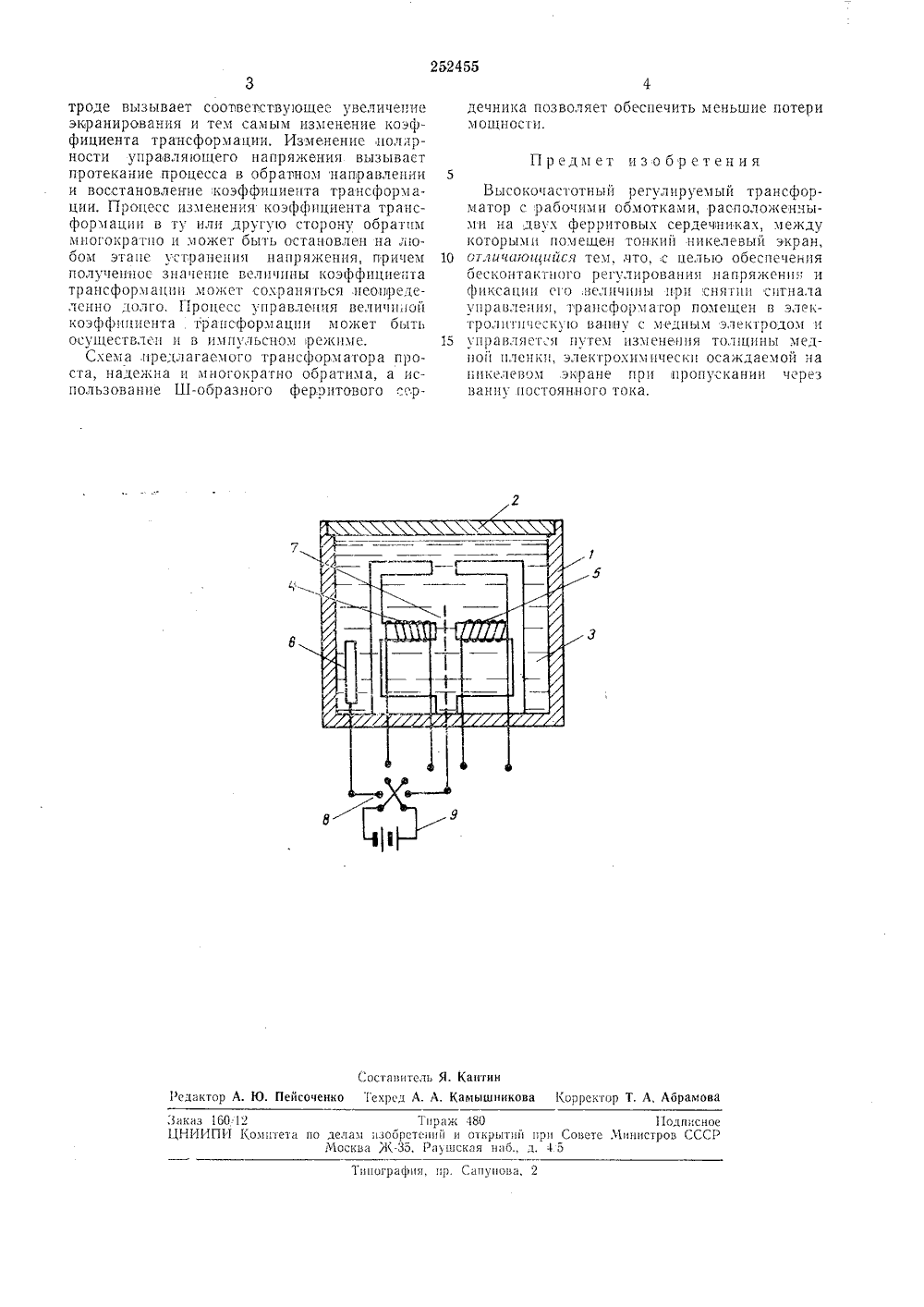

252455 Союз Советскиз Социалистических Республикависимое от авт. свидетельствааявлепо 18.Х 1.1967 ( 1203949/24-7) л, 210-, 53/02 соединением заявкиКомитет по делам изобретений и открыти при Совете Министров СССРЧПК Н 011 ПриоритетОпубликовано 22.1 Х.1969, Бюллетень УДата опубликоватшя описания 6,11.197 УДК 621.314,214,076 .6.077.5 (088.8) Авторыизобретени И, Бродзели, В. Н. Гозалишвили, С. В. Пачкория и В. В. Швелидзе Известны высокочастотные регулируемые трансформаторы с рабочими обмотками, расположенными на двух ферритовых сердечниках, между которыми помещен тонкий никелевый экран.Среди подобного рода приборов наиболее широкое распространение получили электро- химически управляемые сопротивления - мемисторы. Однако диапазон изменения величины сопротивления ограничен из-за шунтп руощего действия электролита. Причина ограниченности диапазона изменения величины сопротивления заключена в самом принципе электрохимического управления,Предлагаемый трансформатор отличается 1 от известных тем, что с целью обеспечения бесконтактного регулирования, напряжения и фиксации его величины при снятии сигнала управления трансформатор помещен в электролитическую ванну с медным электродом и 2 управляется путем изменения толщины медной пленки, электрохимически осаждаемой на никелевом экране при пропускании через ванну постоянного тока.11 а чертеже представлена схема описывае мого трансформатора, выполненного из органического стекла кубической формы с Ш-образными ферритовыми сердечниками.На схеме приняты следующие обозначения:- корпус прибора, 2 - крышка, 3 - элек трочит (медь серчокислая), 4 - первичная обмотка трансформатора, б - вторичная обмотка (намотаны на ферритовые сердечники, изолированные гпдролаком), б - медный электрод, 7 - тонкий никелевый электрод толщиной 0,03,и,я, 8 - переключатель, 9 - источник постоянного тока.Принцип работы прибора основан на экранированип магнитного потока, возникающего между двумя обмотками трансформатора, медью, осаждаемой на никелевом экранирующем электроде, укрепленном на одной из обмоток трансформатора пли расположенном между обмотками в случае использования Ш-образного сердечника,Использование ферритовых сердечников обусловлено тем обстоятельством, что экранирующее действие медной пленки эффективнее на высоких частотах, а введение никелевого электрода в промежуток между катушками практически не оказывает никакого влияния на начальное значение коэффициента трансформации.При подаче управляющего сигнала соответствующей полярности на медный и никелевый электроды в результате электрохимического процесса на никелевом электроде осаждается медь, толщина которой пропорциональна длительности управляющего сигнала. Увеличение толщины медной пленки на никелевом элек,Заказ 160 12 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изооретеиий и открытий при Совете Мцицстров СССР Москва Ж-зо, Раушская нао., д. 4 5 иография, пр. Сапунова,троде вызывает соответствующее увеличение экранирования и тем самым изменение коэффициента трансформации. Изменение полярности управляющего напряжения вызывает протекание процесса в обратном направлении и восстановление коэффициента трансформации. Процесс изменения коэффициента трансформации в ту или другую сторону обратнм многократно и может быть остановлен на любом этапе устранения напряжения, причем полученное значение вели п 1 ны коэффицие гга трансформ ацш может сокраняться,неопределенно долго. Процесс управления величиной коэффициента грансформации может быть осуществлен и в импульсном режиме.Скема предлагаемого трансформатора проста, надежна и многократно обратима, а использование Ш-образного ферритового сордечника позволяет обеспечить меньшие потеримощности. Высокочастотный регулируемый трансформатор с рабочими обмотками, расположенными на двух ферритовык сердечника, между которыми помещен тонкий никелевый экран, 10 отличаоцпйся темчто, с целью обеспеченияоесконтактного регулирования напряжен и фиксации сго,величины прп снятии сигнала управления, трапсформагор помещен в электролптическую вадну с медным электродом и 15 управляет:я путем изменения толщины медной пленки, электроявическп осаждаемой на 1 пкелевом экране при пропускании через ванну постоянного тока.
