Устройство для моделирования поля давленийпри взрыве

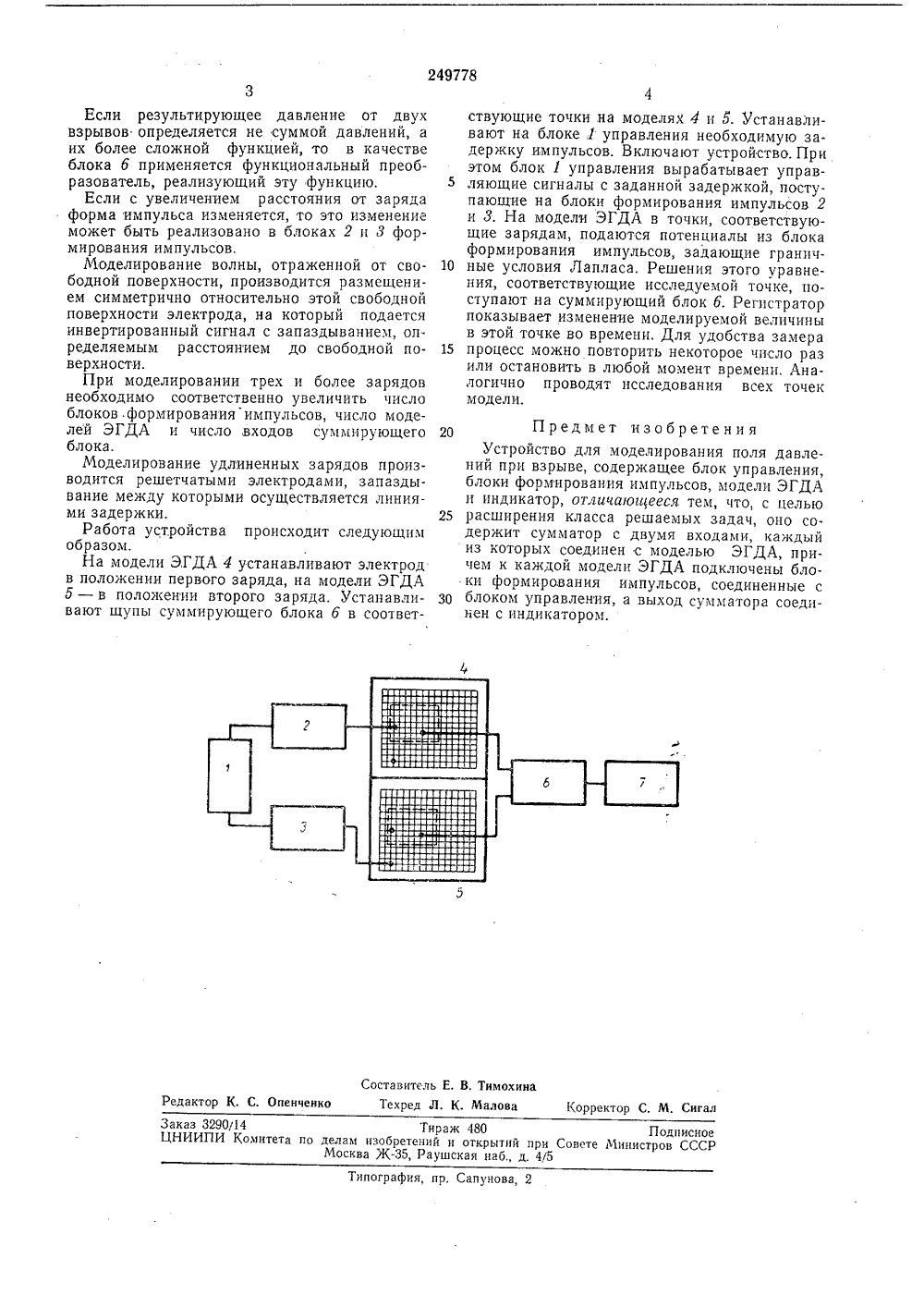

.иб натеки М.,- , ФФФВ Еа- М ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 249778 Союз Советсииа Социалистические РеспублинК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 04.1 Ч,1968 ( 1231486/18-24)с присоединением заявкиПриоритет Кл 42 пт 4 7/48 МПК О 06 дУДК 681.333.001.57(088.8) Комитет по аеламобретений и открыт ликовано 05,Ч 111.1969. Бюллетень25 и Совете Министр СССР, Коган явите СТРОЙСТВО ДЛЯ ЕЛИРОВАНИЯ ПОЛЯ ДАВЛЕНИЙИ ВЗРЪВЕ ания импульсов подвления и служат для тупления на их вход . импульсов напряжедавления при взрыих блоков подсоедиирующим заряды на для счммиро их точках мо й сигнал ретту ды 7 Дляы суммирую соответствую служиттствующуммарньом амплчке входотся к Изобретение относится к области электрического моделирования.Известно устройство для моделирля давлений при взрыве, содержащеравления, блоки формированиямодели ЭГДА и индикатор.Известным устройством не учитывается отражение ударных волн от свободных поверхностей, интерференция волн при одновременном и замедленном взрыве нескольких зарядов.Предлагаемое устройство отличается тем, что для расширения класса решаемых задач оно содержит сумматор с двумя входами, каждый из которых соединен с моделью ЭГДА, причем к каждой модели ЭГДА подключены блоки формирования импульсов, соединенные с блоком управления, а выход сумматора соединен с индикатором.На чертеже дана блок-схема устройства для моделирования взрыва двух зарядов, где 1 - блок управления; 2 и 3 - блоки формирования импульсов; 4 и 5 - модели ЭГДА; б - суммирующий блок; 7 - индикатор амплитуды.Блок управления 1 служит для запуска блоков 2 и 3 формирования импульсов посредством вырабатываемых им управляющих импульсов. Время задержки между управляющими импульсами устанавливается оператором перед пуском пропорциональным времени запаздывания волн, приходящих в данную точку от источников волн.Блоки 2 и 8 формировсоединены к блоку 1 упраформирования (после посуправляющих импульсов)ния, подобных импульсамве. Выходные клеммы этиены к электродам, модел10 модели ЭГДА.Модели ЭГДА 4 и б применены в устройстведля получения решений уравнения Лапласа при заданных граничных условиях. Электро- проводная бумага моделирует среду, в кото рой распространяется взрывная, волна, электроды аналоги зарядов, импульсы напряжений на них - аналоги импульсов давления, импульсы напряжений в различных точках модели - аналоги импульсов давлений в соот ветствующих точках взрываемой среды. Прирешении объемной задачи в качестве блоков 2 и 3 применяются электролитические ванны. Суммирующий блок б 5 нация сигналов в соотве делей 4 и 5, при этом с гистрируется индикатор изучения давления в то щего блока подсоединя 0 щим точкам моделей Э249778 Составитель Е, В, ТимохинаРедактор К. С, Опенченко Техред Л. К. Малова Корректор С. М, Сигал Заказ 3290/14 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 Если результирующее давление от двух взрывов определяется не суммой давлений, а их более сложной функцией, то в качестве блока б применяется функциональный преобразователь, реализующий эту функция.Если с увеличением расстояния от заряда форма импульса изменяется, то это изменение может быть реализовано в блоках 2 и 3 формирования импульсов.Моделирование волны, отраженной от свободной поверхности, производится размещением симметрично относительно этой свободной поверхности электрода, на который подается инвертированный сигнал с запаздыванием, определяемым расстоянием до свободной поверхности.При моделировании трех и более зарядов необходимо соответственно увеличить число блоков формированияимпульсов, число моделей ЭГДА и число, входов суммирующего блока,Моделирование удлиненных зарядов производится решетчатыми электродами, запаздывание между которыми осуществляется линиями задержки.Работа устройства происходит следующим образом.На модели ЭГДА 4 устанавливают электрод в положении первого заряда, на модели ЭГДА б - в положении второго заряда. Устанавливают щупы суммирующего блока 6 в соответствующие точки на моделях 4 и 5. Устанавливают на блоке Х управления необходимую задержку импульсов. Включают устройство. При этом блок 1 управления вырабатывает управ ляющие сигналы с заданной задержкой, поступающие на блоки формирования импульсов 2 и 3. На модели ЭГДА в точки, соответствующие зарядам, подаются потенциалы из блока формирования импульсов, задающие гранич ные условия Лапласа. Решения этого уравнения, соответствующие исследуемой точке, поступают на суммирующий блок б, Регистратор показывает изменение моделируемой величины в этой точке во времени, Для удобства замера 15 процесс можно повторить некоторое число разили остановить в любой момент времени. Аналогично проводят исследования всех точек модели. 20Предмет изобретенияУстройство для моделирования поля давлений при взрыве, содержащее блок управления, блоки формирования импульсов, модели ЭГДА и индикатор, отличатощееся тем, что, с целью 25 расширения класса решаемых задач, оно содержит сумматор с двумя входами, каждый из которых соединен с моделью ЭГДА, причем к каждой модели ЭГДА подключены блоки формирования импульсов, соединенные с 30 блоком управления, а выход сумматора соединен с индикатором.
