Стенд для ускоренных испытаний ботворежущих аппаратов уборочных машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 249705
Авторы: Анилович, Литвиненко, Сычев, Уксюзов
Текст

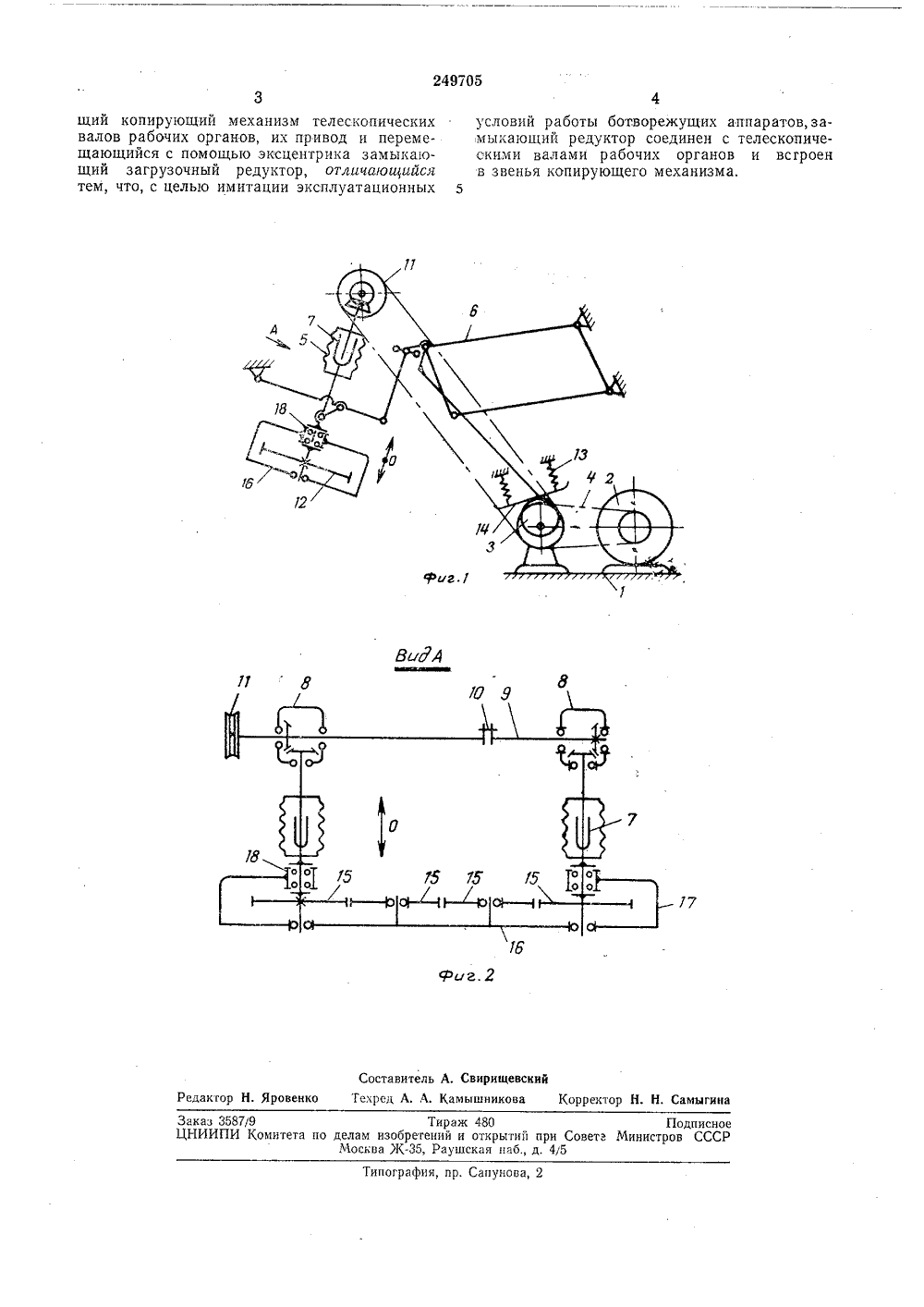

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 249705 Союз Советскив Социалистичесииз Реслублииисимое от авт. свидетельства421(, 21 1220416/30-15) Заявлено2.11,196 с присоединением заявкиПриоритет МПК б 01 пт Комитет ло аелам изобретений и открытий ори Совете Министров СССРДК 620,1.199;631.358.428 (088.8) ликовано 05,т 111.1969. Бюллетень2 Дата опубликовани писания 15.1.1970 Авторы зобретения В, Я. Аиилович, И. П, Сычев, В. Л. Литвиненко икраинский научно-исследовательский институт сельмашиностроения А, Уксюзовохозяйственвог явител ТЕНД ДЛЯ УСКОРЕННЫХ ИСПЫТАНИЙ БОТВОРЕЖУЩИХ АППАРАТОВ УБОРОЧНЫХ МАШИНИзобретение относится к стендам для ускоренных испытаний рабочих органов сельскохозяйственных машин на надежность и долговечность,Известные стенды, содержащие копирую щий механизм телескопических валов рабочих органов, их привод и перемещающийся с помощью эксцентрика замыкающий загрузочный редуктор, не обеспечивают имитацию эксплуатационных условий работы ботворежущих ап паратов.Предложенный стенд отличается от известных тем, что замыкающий редуктор соединен с телескопическими валами рабочих органов и встроен в звенья копирующего механизма, 15На фиг. 1 изображена принципиальная схема стенда; на фиг. 2 - расположение приводной, загрузочной и замыкающей частей.Стенд состоит из рамы 1, на которой смонтированы электродвигатель 2 и эксцентрик 8, 20 приводящиеся от цепной передачи 4 привода испытываемых ботворежущих аппаратов 5. Аппарат содержит копирующий механизм б с телескопическими валами 7, два конических редуктора 8, на общем валу 9 которых имеет ся нагружающее устройство 10 и привод 11. Вместо снятых дисковых ножей на телескопические валы ботворежущих аппаратов установлен замыкающий редуктор 12, который вместе с ботворежущими аппаратами, кониче- зо скими редукторами и общим валом образуют замкнутый силовой контур,На копирующем механизме установлен пружинный демпфер 13, обеспечивающий постоянное прижатие копирующей пластины 14 к эксцентрику.Замыкающий редуктор состоит из последовательно зацепляющихся между собой шестерен 15 и плиты 1 б. В подшипниках плиты установлены шестерни. Кроме того, в редуктор входят боковые направляющие 17, закрепленные в подвижных корпусах подшипников 18 телескопических валов.Стенд работает следующим образом.С помощью загружающего устройства производится необходимое нагружение деталей замкнутого контура. От электродвигателя через передачу 4 и привод 11 вращаются валы ботворежущих аппаратов, а также эксцентрик, который через копирующий механизм перемещает замыкающий редуктор вдоль оси валов,Пружинный демпфер и направляющие ще ки обеспечивают возможность устойчивого возвратно-поступательного движения замыкающего редуктора. Предмет, изобретенияСтенд для ускоренных испытаний ботворежущих аппаратов уборочных машин, содержа.2 оставитель А. Свирищевскийкред А. А. Камышникова Корректор Н. Н. Самыгии едактор Н. Яровенк аказ 3587/9НИИПИ Комитета по д Тираж 480лам изобретений и открытий при Советосква Ж, Раушская паб., д. 45 Подписное инистро в СССРпография, пр. Сапунов щий копирующий механизм телескопических валов рабочих органов, их привод и перемещающийся с помощью эксцентрика замыкающий загрузочный редуктор, отличающийся тем, что, с целью имитации эксплуатационных условий работы ботвореяущих аппаратов, замыкающий редуктор соединен с телескопическими валами рабочих органов и всгроен в звенья копирующего механизма.5
СмотретьЗаявка
1220416
Украинский научно исследовательский институт сельскохоз йственного
В. Я. Анилович, И. П. Сычев, В. Л. Литвиненко, Л. А. Уксюзов
МПК / Метки
МПК: G01M 15/00
Метки: аппаратов, ботворежущих, испытаний, машин, стенд, уборочных, ускоренных
Опубликовано: 01.01.1969
