Устройство для построения гистограмм

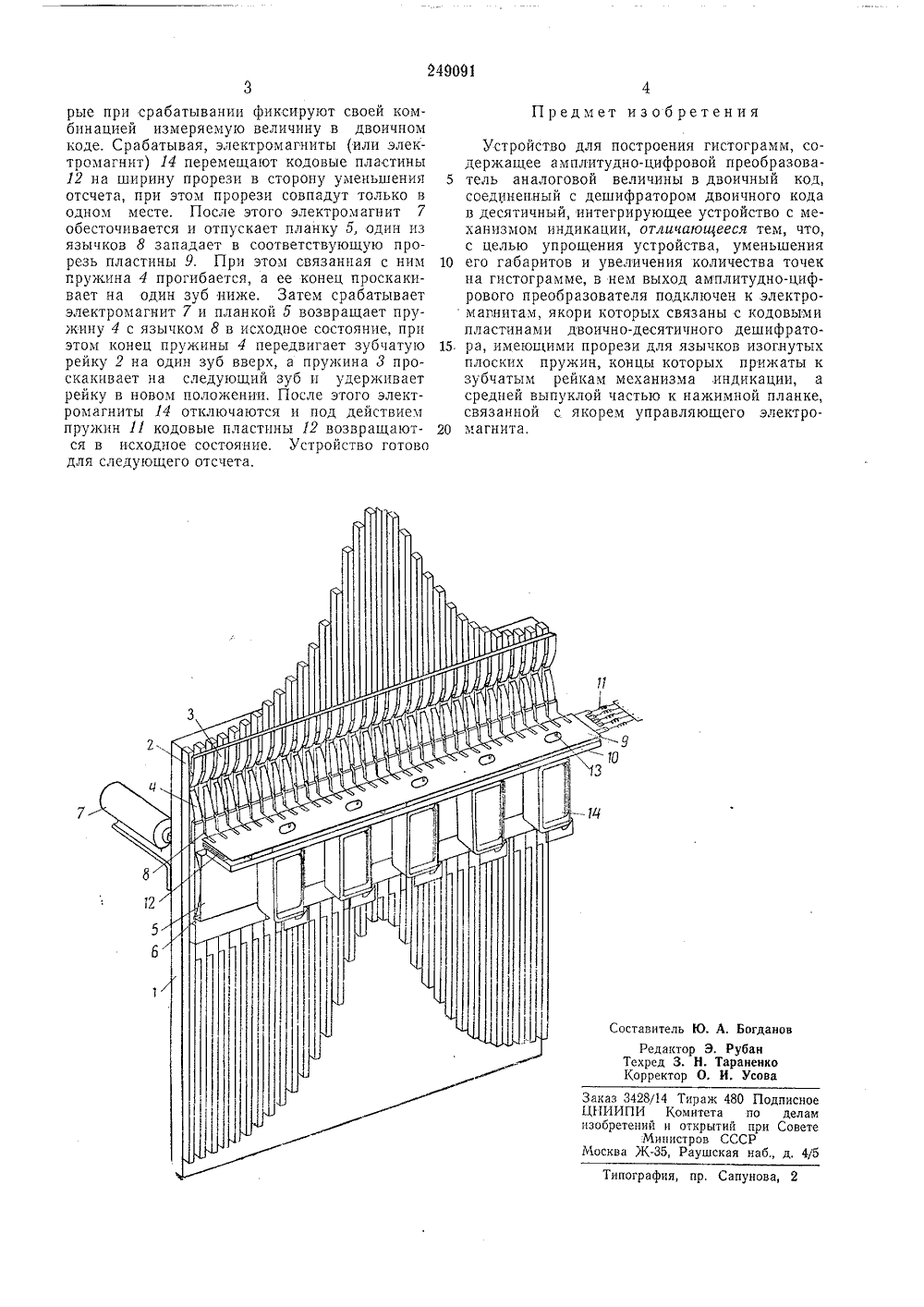

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республик.1 ПЕ О 061УЛК 681,34(088.8) Комитет оо делам иаобретеииЯ и открытиЯ ори Совете Мииистрав СССРАвторыизсбретения В, А. Жестовский, ф. А. Хомчик и Н. ф. Глебко Заявитель УСТРОЙСТВО ДЛЯ ПОСТРОЕНИЯ ГИСТОГРАММ Настоящее изобретение относится к области автоматики и вычислительной техники, а именно к устройствам построения гистограмм распределения параметров, преобразованных в электрические сигналы.Известно устройство для построения гистограмм, содержащее амплитудно-цифровой преобразователь аналоговой величины в двоичный код, соединенный с дешифратором двоичного кода в десятичный, интегрирующее устройство с механизмом индикации.Указанное устройство имеет сложную конструкцию, большие габариты и небольшое количество точек на гистограмме.Предлагаемое устройство отличается от известных тем, что в нем выход амплитудно- цифрового преобразователя подключен к электромагнитам, Якоря электромагнитов связаны с кодовыми пластинами двоично-десятичного дешифратора, имеющими прорези для язычков плоских изогнутых пружин, которые концами прижаты к зубчатым рейкам механизма индикации, а средней выпуклой частью к нажимной планке, связанной с якорем управляющего электромагнита.Это позволяет упростить устройство, уменьшить его габариты и увеличить число точек на гистограмме.На чертеже изображено предлагаемое устройство в аксонометрии. На корпусе 1 подвижно установлены зубчатые рейки 2, на которых нарезаны косые зубья. Пружины 8 фиксируют рейки от продвижения вниз и не препятствуют их продвиже нию под некоторым усилием вверх, проскакивая через зубья.Пружины 4 прижаты к зубчатым рейкам 2планкой б, установленной на корпусе 1 на шарнире 6 и приводимой в действие от элект 1 о ромагнита 7, отключаемого по окончании измерения. На пружинах 4 установлены язычки 8, для которых пазы в неподвижной пластине 9 являются н ап р авляющимн.Между пластиной 9 и крепежной планкой 15 10 установлены подпружиненные пружинами11 подвижные кодовые пластины 12 с прорезями, в случае совпадения которых и прн отжатой планке 5 один из язычков 8 западает ь паз неподвижной рейки, остальные язычки 8 20 находятся в отжатом состоянии нз-за несовпадения соответствующих прорезей кодовых пластин 12, Каждая из пластин 12 соединена посредством штифтов 13 с якорем соответствующего ей электромагнита 14. Электромагниты 25 связаны с выходом амплитудно-цифровогопреобразователя аналоговой величины в двоичный код, не показанного на чертеже.Устройство работает следующим образом.От амплитудно-цифрового преобразователя 30 сигнал подается на электоомагннты 14, кото249093 ель Ю, А. Богда едактор Э. Рубанред 3. Н. Тараненко ректор О. И. Усова 8(14 Тираж 480 ПодписноеИ Комитета по делам ий и открытий при Совете Министров СССР К, Раушская иаб., д. 4/б афия, пр. Сапунова, 2 рые при срабатывании фиксируют своей комбинацией измеряемую величину в двоичном коде. Срабатывая, электромагниты (или электромагнит) 14 перемещают кодовые пластины 12 на ширину прорези в сторону уменьшения отсчета, при этом прорези совпадут только в одном месте. После этого электромагнит 7 обесточивается и отпускает планку 5, один из язычков 8 западает в соответствующую прорезь пластины 9. При этом связанная с ним пружина 4 прогибается, а ее конец проскакивает на один зуб ниже. Затем срабатывает электромагнит 7 и планкой 5 возвращает пружину 4 с язычком 8 в исходное состояние, при этом конец пружины 4 передвигает зубчатую рейку 2 на один зуб вверх, а пружина 3 проскакивает на следующий зуб и удерживает рейку в новом положении. После этого электромагниты 14 отключаются и под действием пружин 11 кодовые пластины 12 возвращаются в исходное состояние, Устройство готово для следующего отсчета. Предмет изобретения Устройство для построения гистограмм, содержащее амплитудно-цифровой преобразова 5 тель аналоговой величины в двоичный код,соединенный с дешифратором двоичного кодав десятичный, интегрирующее устройство с механизмом индикации, отличающееся тем, что,с целью упрощения устройства, уменьшения10 его габаритов и увеличения количества точекна гистограмме, в нем выход амплитудно-цифрового преобразователя подключен к электромагнитам, якори которых связаны с кодовымипластинами двоично-десятичного дешифрато 15. ра, имеющими прорези для язычков изогнутыхплоских пружин, концы которых прижаты кзубчатым рейкам механизма индикации, асредней выпуклой частью к нажимной планке,связанной с якорем управляющего электро 20 магнита,
