Устройство для автоматического построения гистограмм

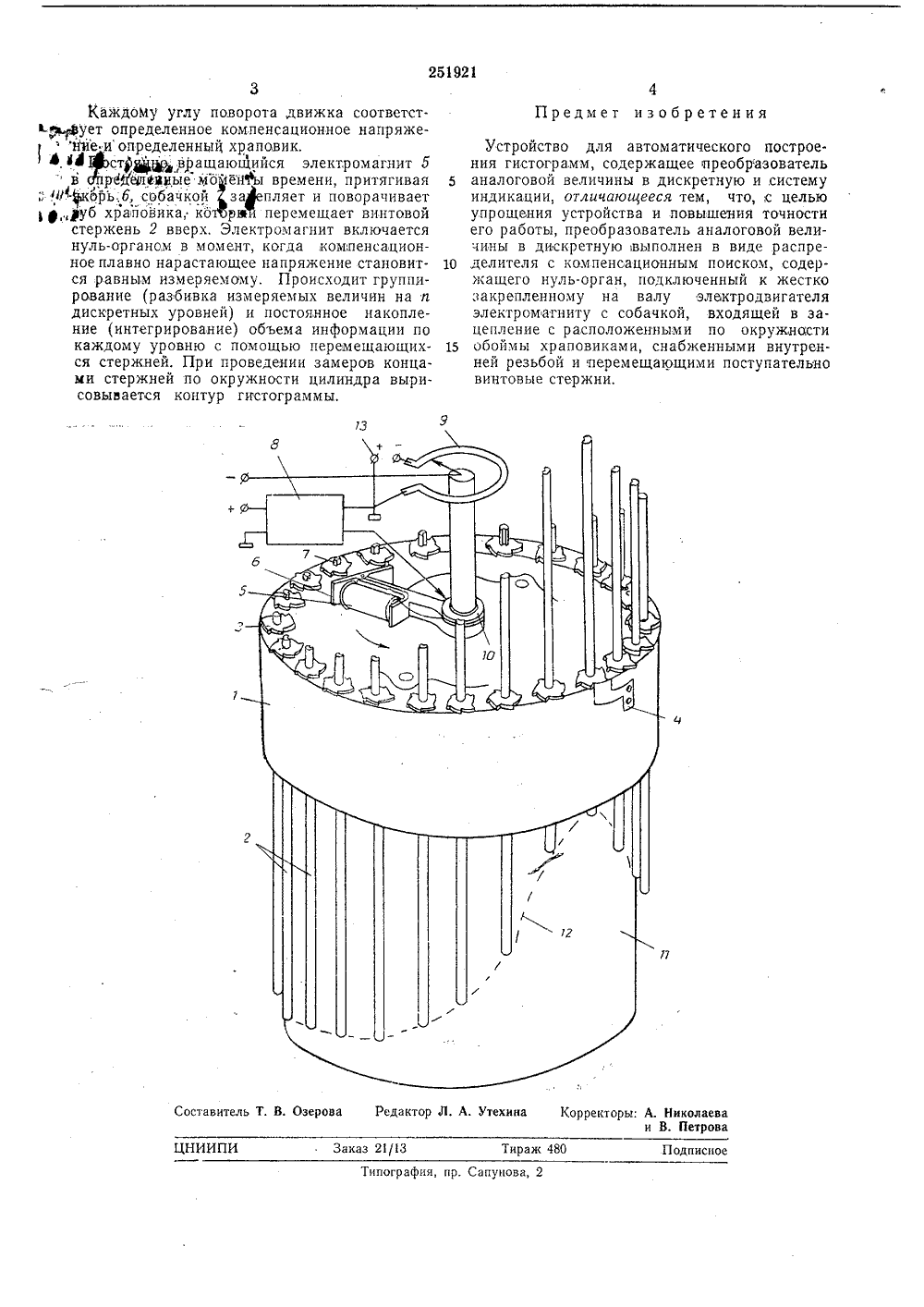

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 2 Я 921 Сова Советскис Социалистическис РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт. свидетельстваЗаявлено 12.Ч.1968 ( 123869 И 8-24) Кл 42 пта, 3/06 оединением заявкиКомитет по делам обретений и открытий ри Совете Министров СССРК б 061 нор итет УДК 681.177(088.8) юллетень2ния 12.П.1970 Авторыизобретения, А. Жестовский, Ф, А, Хомчик и Н, Ф. Глебк явитель СТРОЙСТВО ДЛЯ АВТОМАТИЧЕС ПОСТРОЕНИЯ ГИСТОГРАММ ит 5 укреплены на ,внутренним редукти обоймы 1 налокоторой концами контур гистограмдующим образом. ого сопротивления а клеммы 13, расзакону и при двистрелке равномершего значения до Опубликовано 10.1 Х.1969. Дата опубликования опи Изобретение относитсязации и автоматизации перчеокой информации и можние, в частности, в полу р Р мышленности. 5Известны устройства для статистической обработки информации, содержащие счетчики-накопители, цифровые управляемые сопротивления и индикатор кривой,статистического распределения - гистограммы. 10Однако такие устройства сложны, объем перерабатываемой в них информации ограничен, а число уровней, на которые,разбиваетси измеряемая величина, недостаточно.Цель изобретения - создание простого и 15 компактного не требующего особого обслуживания устройства, пригодного для эксплуатации в цеховых условиях, и увеличение числа уровней отсчета, а следовательно, приближение ломаной кривой к более плавной. 20Цель достигнута тем, что преобразователь аналоговой величины в дискретную выполнен в виде распределителя с компенсационным поиском, содержащего нуль-орган, подключенный к электромагниту с собачкой, жестко 25 закрепленному на электродвигателе, и расположенные по окружности обоймы храповики с внутренней резьбой, перемещающие поступательно винтовые стержни, осуществляющие систему индикации. 30 На чертеже схематически показано предложенное устройство.Устройство содержит кольцевую обойму 1, в отверстия которой по окружности вставлены поступательно перемещающиеся стержни 2 с винтовой нарезкой. Стержни могут перемещаться с помощью храповиков д с,внутренней нарезкой. Храповики зафиксированы пружинными собачками 4 так, что внутрь обоймы выступает только один зуб. На электромагните 5 подвижно закреплен якорь б с собачкой 7. Питание на электромагнит подается от нуль- органа 8 в определенные моменты в зависимости от измеряемого, напряжения и положения движка 9 переменного сопротивления. Движок 9 и электромагн валу электродвигателя 10 с ором, Вокруг нижней час жен лист бумаги 11, на тержня 2 вырисовывается мы 12. Устройство работает слеВдоль дужки переменинапряжение, подаваемоепределяется,по линейномужении движка по часовойно изменяется от наиболнуля.251921 3Каждому углу поворота движка соответств.рФует определенное компенсационное напряже Ниеи определенный храповик.ф, 4 Бф)стфццщ вращающийся электромагнит 5в йрдйлмиыемо е 11 гы времени, притягивая ; 1 якорь,б, собачкой залепляет и поворачивает 1 ,.,ууб храйовика, кб рвй перемещает винтовойстержень 2 вверх. Электромагнит включается нуль-органом в момент, когда компенсационное плавно нарастающее напряжение становится равным измеряемому, Происходит группирование (разбивка измеряемых величин на п дискретных уровней) и постоянное накопление (интегрирование) объема информации по каждому уровню с помощью перемещающихся стержней. При проведении замеров концами стержней по окружности цилиндра вырисовывается контур гистограммы,Предмет изобретения Устройство для автоматического построения гистограмм, содержащее преобразователь аналоговой величины в дискретную и,систему индикации, отличающееся тем, что, с целью упрощения устройства и повышения точности его работы, преобразователь аналоговой величины в дискретную выполнен в виде распре делителя с компенсационным поиском, содеркащего нуль-орган, подключенный к жестко закрепленному на валу электродвигателя электромагниту с собачкой, входящей в зацепление с расположенными по окружности 1 обоймы храповиками, снабженными внутренней резьбой и перемещающими поступательно винтовые стержни.оставитель Т. В. Озеро ИИПИ Редактор Л. А. Утехина Корректоры; А. Николаеваи В. Петровааказ 21/13 Тирах 480 ПодписиТипография, пр. Сапунова, 2
