Система питания постов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 246750
Авторы: Андреев, Институт, Лебедев, Медведенко, Сидоренко
Текст

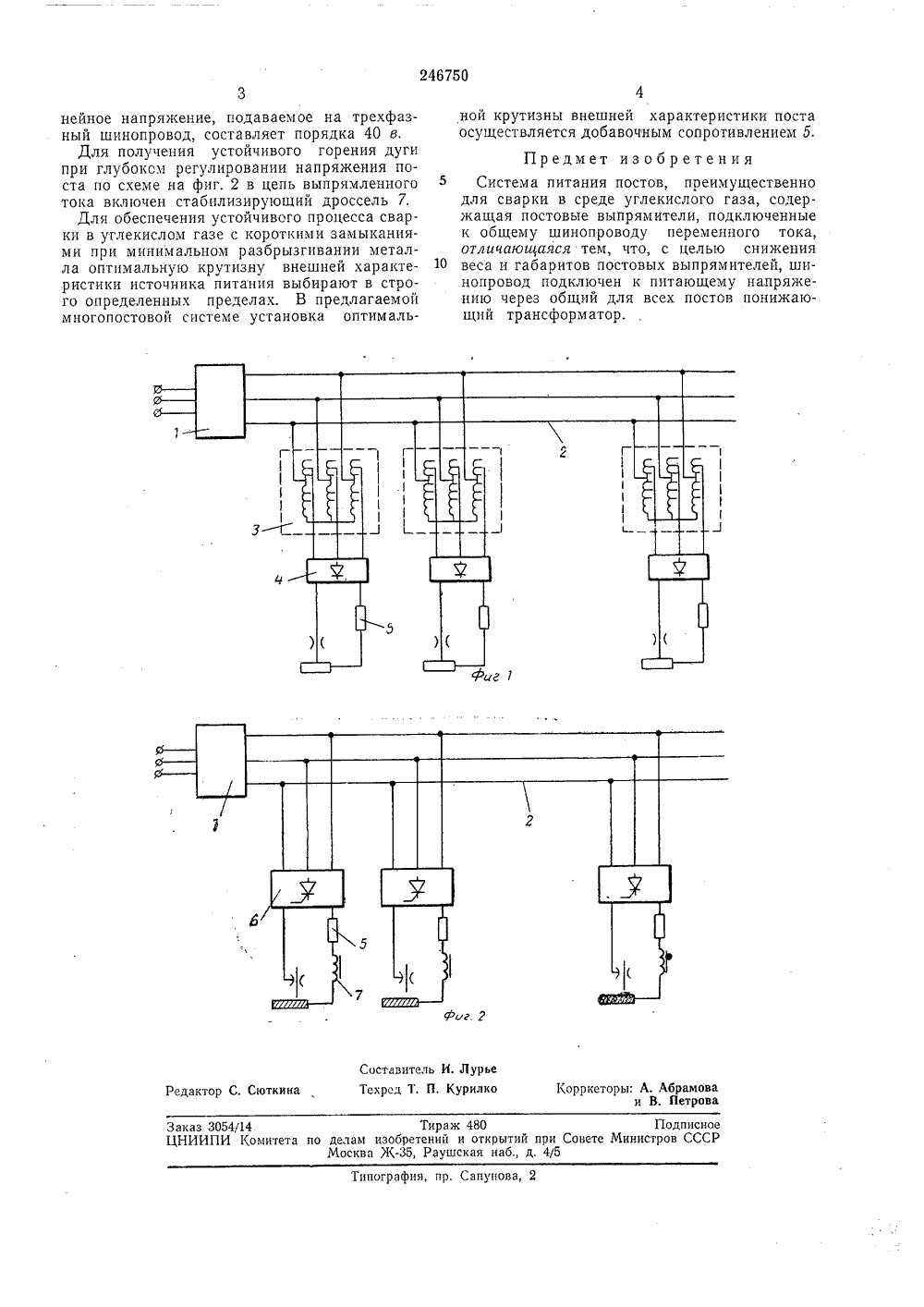

Сева Советскил Социалистическил РеспубликЗависимое от авт. свидетельстваЗаявлено 11,Х 11.1967 ( 1203670/25-27)с присоединением заявкиПриоритет ИЬ.1 ИОТН. МПКВ 231 с Номитет по делам обретений и открытий ри Совете Министров СССРОпубликовано 20 Х. Дата опубликования 21,791.75.03088.8) 9. Бюллет исанпя 21.Х 1.19 Авторыизобретения В. К. Лебедев, Н. Ф, Медведенко, В идорен сев и Институт электросварки им. явитель атон СИСТЕМА ПИТАНИЯ ПОСТО Изобретение относится к сварочным источникам питания и может быть применено в таких отраслях народного хозяйства, как судостроение, машиностроение, строительная индустрия, где число действующих сварочных постов достигает нескольких сотен,Известные системы питания постов, содержащие постовые выпрямители, подключенные к общему шинопроводу переменного тока, громоздки, имеют большой вес и габариты.Предложенное устройство отличается от известных тем, что шинопровод подключен к питающему напряжению через общий для всех постов понижающий трансформатор. Это позволяет снизить вес и габариты постовых выпрямителей,На фиг. 1 и 2 приведена схема системы питаюгя сварочных постов с общим шинопроводом низкого напряжения трехфазного тока и автономными малогабаритными сварочными постовыми выпрямителями, Количество обслуживаемых постов предлагаемой многопоствой системы практически не ограничено и определяется технологической потребностью,В схеме на фиг. 1 низкое напряжение порядка 30 в (линейное) подается от основного понижающего трансформатора или синхронного генератора 1 на общий трехфазный шинопровод 2. Пр именение синхронного генератора с приводом от асинхронного двигателя предпочтительнее, так как в этом случае напряжение на выходе синхронного генератора не зависит от изменения напряжения сети, что весьма важно с технологической 5 точки зрения.К общему трехфазному шинопроводу подсоединяются малогабаритные постовые выпрямители. Постовой выпрямитель состоит из проходного автотрансформатора 3, блока по лупроводниковых вентилей 4 и добавочногоактивного сопротивления 5.Регулировка режима сварки на каждом посту осуществляется путем секционирования обмоток автотрансформатора, Лалогабарит ность постового выпрямителя обеспечиваетсяблагодаря применению проходного автотрансформатора с невысоким коэффициентом трансформации.20 Применение настоящей электрической схемы полностью исключает взаимное влияние между сварочными постами при наличии общего шинопровода.Схема, приведенная на фиг. 2, отличается 25 от схемы на фиг. 1 тем, что регулировка напряжения поста осуществляется путем изменения угла коммутации управляемых вентилей выпрямительного блока б. Для обеспечения необходимого диапазона регулировки вы- ЗО прямленного напряжения поста в схеме ликина едак Заказ 3054/14 Тираж 480 ПодписноеЦНИИПИ 1(омитета по делам изобретений и открытий при Совете Министров СССРМосква М(-35, Раушская набд, 4(5 Типография, пр. Сапунова нейное напряжение, подаваемое на трехфазный шинопровод, составляет порядка 40 в.Для получения устойчивого горения дуги при глубоксм регулировании напряжения поста по схеме на фиг, 2 в цепь выпрямленного тока включен стабилизирующий дроссель 7.Для обеспечения устойчивого процесса сварки в углекислом газе с короткими замыканиями при минимальном разбрызгивании металла оптимальную крутизну внешней характеристики источника питания выбирают в строго определенных пределах. В предлагаемой многопостовой системе установка оптимальной крутизны внешней характеристики поста осуществляется добавочным сопротивлением б.Предмет изобретенияСистема питания постов, преимущественнодля сварки в среде углекислого газа, содержащая постовые выпрямители, подключенные к общему шинопроводу переменного тока, отличающаяся тем, что, с целью снижения 10 веса и габаритов постовых выпрямителей, шинопровод подключен к питающему напряжению через общий для всех постов понижающий трансформатор.
СмотретьЗаявка
1203670
В. К. Лебедев, Н. Ф. Медведенко, В. В. Андреев, М. Н. Сидоренко, Институт электросварки Е. О. Патока
МПК / Метки
МПК: B23K 9/06
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-246750-sistema-pitaniya-postov.html" target="_blank" rel="follow" title="База патентов СССР">Система питания постов</a>
