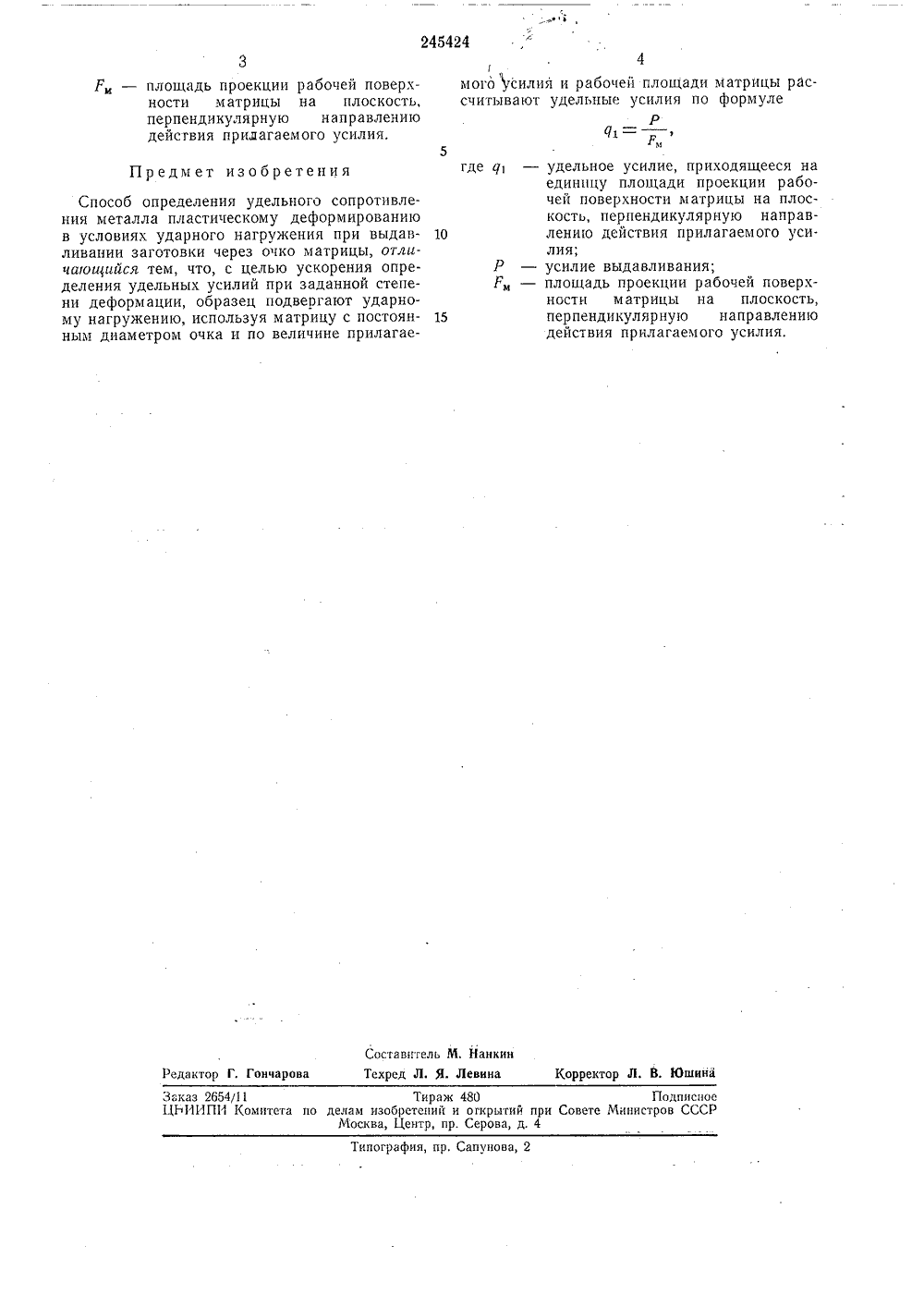

Способ определения удельного сопротивления металла пластическому деформированию

Номер патента: 252937

Опубликовано: 01.01.1969

Автор: Поль

МПК: E02F 3/22, G01L 5/16

Метки: величины, органа, рабочего, резаиия, роторного, усилия, экскаватора

...соответствующих мостов и питанием последних от отдельных источников тока. Касательная составляющая измеряется мостами 30, питаемыми от источников тока 32, а радиальная - мостами 31, питаемыми от источников 33.Учет по каждой составляющей веса ковша, который может достигать оО - 60% от усилия резания, обеспечивается сложением напряжения, выдаваемого измерительными мостами, с напряжением на сопротивлениях 34 или 35, включенных последовательно с мостами и в цепь синусного движка потенциометра Зб для касательной составляющей, или в цепь косинусного движка для радиальной составляющей.Движки потенциометра Зб вращаются согласованно с мерным ковшом, корпус поворачивается на угол наклона стрелы, и напряжения на сопротивлениях 34 или 35, равные...

Номер патента: 507793

Опубликовано: 25.03.1976

Авторы: Дзенкевич, Степанов, Тырнов

МПК: G01M 7/00

Метки: вибрации, действующие, испытания, направлениям, ортогональным, стенд

...граньв противофазе с источни 10 .ком его возбуждения.На чертеже изображен предлагаемый,стенд.,Столы основно2 и 3 вибраторов1 б,ми платформы 4,На гранях 5 и 6 платформы 4, противоположных граням, с которыми контактируют столы вибраторов 2 и 3, установлены О акселерометры 7 и 8, выходы каждого изкоторых подключены соответственно ко входам вибраторов 2 и 3 в противофазе с ио.точниками их возбуждения, Акселерометры ,7 и 8 устанавливают так, чтобы оси их М ,минимальной поперечной чувствительностиед Тираж 1029 Государственного комитет по делам изобретениПодписноеСовета Министрови открытийнаб., д.4/5 13 лиал ППП Пат од, ул. Гагарина, 101 были параллельны оси действия вибратора 1.Стол основного вибратора 1 совершает колебания в...

Номер патента: 450976

Опубликовано: 25.11.1974

Авторы: Байбиков, Лисичкин

МПК: G01L 3/10

Метки: действующих, колесо, рабочее, турбомашины, усилий

...10, рабочее колесотурбины 11, мессдозы 12-20 и измерители сил 21-26.В рабочем состоянии при подаче масла;в установку вал 2 с диском гидротормоза 3 и рабочим колесом турбины 11, по,мещенный на опорно-упорных. шарикопод10Установка для измерения усилий, действующих на рабочее колесо турбамашины,содержащая вал с консольно расположенными на нем с двух сторон дисками гидИротормоза и испытуемой турбины, опорно-упорные подшипники вала, встроенные внесущую подвижную втулку, жестко соединенную с корпусом гидротормоза и уста,новленную в гндростатических опорах, выполненных в неподвижном корпусе, о т л и 20: личения точности при одновременном из; мерении осевых, радиальных и тангенци) альных сил, камеры гидростатических опор251 соединены радиальными...

Номер патента: 1173952

Опубликовано: 23.08.1985

Авторы: Денисов, Иванова, Миронов

МПК: A01G 23/08

Метки: гидроманипулятора, лесозаготовительной, нагружающих, орган, рабочий, усилий

...тензодатчиками 15-18 и 19-2245Все датчики соединены между собой в мостовые измерительные схемы 23 и 24 и посредством каналовсвязиподключены к измерительнорегистрирующему комплексу 1,ИРК) 25.Выводы 26-29 подключены к рабочим плечам измерительных мостов,выводы 30 и 31 - к измерительной,диагоналиСпособ осуществляется следующим,образом.В шарнирном сочленении 4 стрелы 3 сколонной 2 вертикальные и гориэонтальные составляющие усилий Б 1 и 0 рассчитываются следующим образом: Р Сов +ЕС - Р сц . Р.8 дпЦ-Р,веса элементов манипулятора;усилия от гидроцилиндров 7стрелы, действующие на шарнирное соединение 8.угол наклона гидроцилиндров 7 стрелы к колонне 2;горизонтальные и вертикальные составляющие эксплуатационных усилий, нагружающих...
