Способ автоматического регулирования параметров пара котельной установки

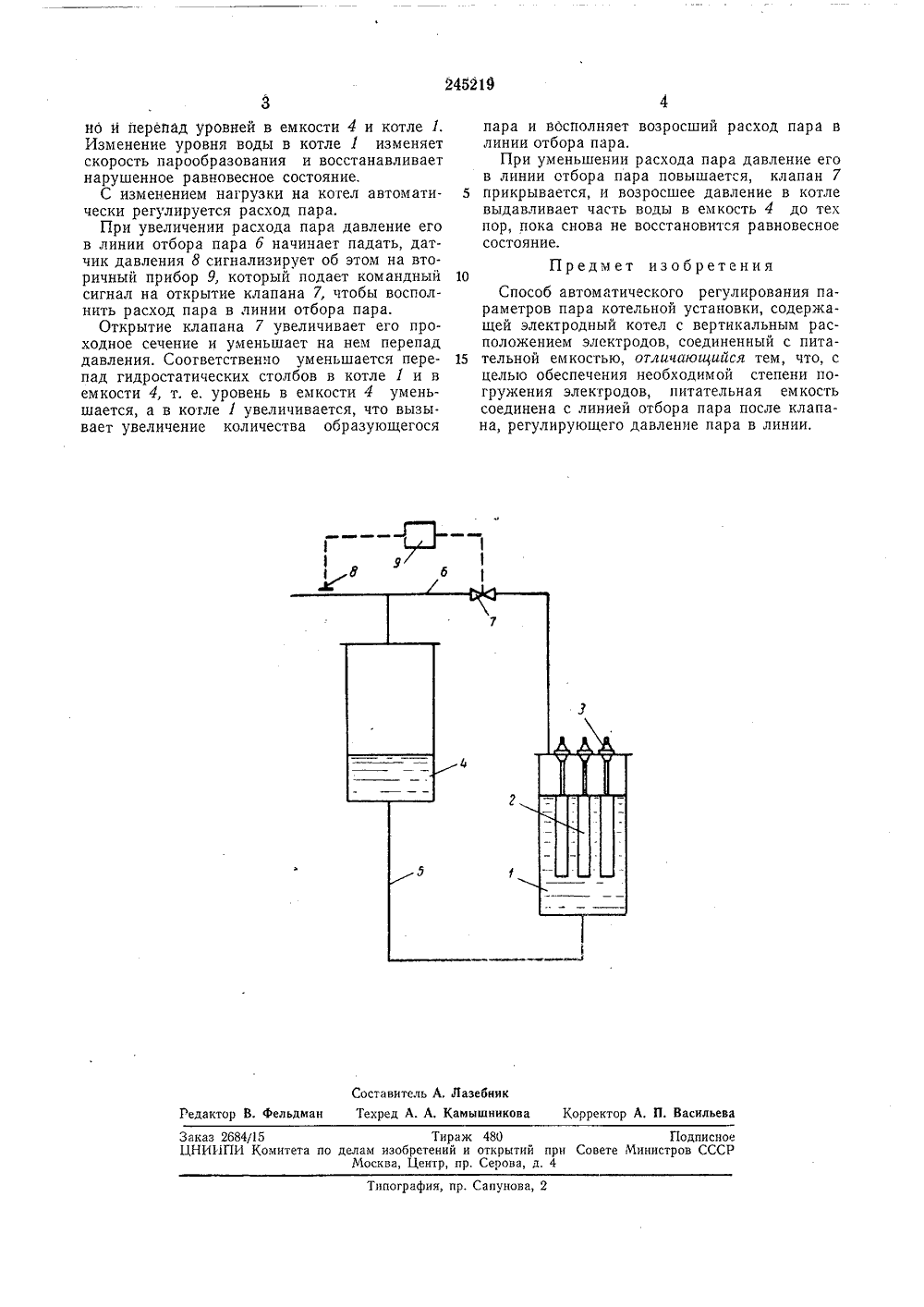

СПИИЗОБРЕТЕН ИЯ 245219 Союз Соеетскиз Социалистическиз РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт. свидетельствал. 211 т, 7 Заявлено 12.111,1968 ( 1225319/24-6)с присоединением заявкиПриоритетОпубликовано 04,И.1969. Бюллетень19Дата опубликования описания 10.Х 1.1969 МПК Н 0 Комитет по делам зобретениб и открытпри Совете МинистроСССР ДК 621.182,261(088.8) Авторыизобретения, Обушенков и В, А. Сабани явите СПОСОБ МАТИЧЕСКОГО РЕГУЛ ИРОВАНИ ПАРА КОТЕЛЬНОЙ УСТАНОВКИ РАМЕТРОВ х установках с элекременной нагрузкой пара, регулируемые ужения электродов в Изобретение относится к теплоэнергетической промышленности.В известных котельнытродными котлами с пеприменяются параметрыизменением степени погркотловую воду,1 акие котельные установки обладают существенными недостатками. Во-первых, при регулировании нагрузки котла с помощью питательной емкости максимально возможное давление пара не превышает давления, равногоперепаду гидростатических столбов жидкостив котле и питательной емкости.Во-вторых, при регулировании нагрузки 1котла с помощью питательного насоса исбросного клапана имеют место большие потери теила при сбросе воды из котла в период временного уменьшения нагрузки.Целью изобретения является устранение пе речисленных недостатков и обеспечение необходимой степени погружения электродов. Этодостигается путем соединения питательнойемкости с линией отбора пара после клапана,регулирующего давление в линии отбора пара. При этом автоматически регулируется любое заданное давление пара путем измененияперепада на регулирующем клапане, расположенном на линии отбора пара, соединяющейкотел и питательную емкость. Тепловые поте ри при временном уменьшении нагрузки отсутствуют, так как горячая вода из котла временно перетекает в питательную емкость и, почти не охладившись, снова поступает в котел при восстановлении нагрузки.На чертеже изображена схема предлагаемой котельной установки.Котельная установка состоит из котла 1, вмонтированных в него электродов 2 на проходных изоляторах 3, и питательной емкости 4, Котел соединен трубопроводом 5 и линией отбора пара б с емкостью 4. На линии отбора пара расположен регулирующий клапан 7 и датчик давления 8, составляющие со вторичным прибором 9 контур регулирования,Емкость 4 расположена несколько выше котла, Отбор пара от котла берется после регулирующего клапана 7.Параметры пара автоматически регулируются благодаря тому, что котел 1 с емкостью 4 образуют сисгему сообщающихся сосудов, в которой поддеркивается необходимый перепад гидростатических столбов жидкости в котле 1 и емкости 4 путем создания перепада давления пара регулирующим клапаном 7.Об изменении давления пара в линии отбора пара датчик давления 8 сигнализирует на вторичный прибор 9, который дает управляющий сигнал на регулирующий клапан 7, где изменяется перепад давления, а соответствен 3но и йерепад уровней в емкости 4 и котле 1. Изменение уровня воды в котле 1 изменяет скорость парообразования и восстанавливает нарушенное равновесное состояние.С изменением нагрузки на котел автоматически регулируется расход пара.При увеличении расхода пара давление его в линии отбора пара б начинает падать, датчик давления 8 сигнализирует об этом на вторичный прибор 9, который подает командный сигнал на открытие клапана 7, чтобы восполнить расход пара в линии отбора пара.Открытие клапана 7 увеличивает его проходное сечение и уменьшает на нем перепад давления, Соответственно уменьшается перепад гидростатических столбов в котле 1 и в емкости 4, т. е. уровень в емкости 4 уменьшается, а в котле 1 увеличивается, что вызывает увеличение количества образующегося 245219 пара и восполняет возросший расход пара в линии отбора пара. При уменьшении расхода пара давление его в линии отбора пара повышается, клапан 7 Б прикрывается, и возросшее давление в котле выдавливает часть воды в емкость 4 до тех пор, пока снова не восстановится равновесное состояние. Предмет изобретения10Способ автоматического регулирования параметров пара котельной установки, содержащей электродный котел с вертикальным расположением электродов, соединенный с пита тельной емкостью, отличающийся тем, что, сцелью обеспечения необходимой степени погружения электродов, питательная емкость соединена с линией отбора пара после клапана, регулирующего давление пара в линии,Составитель А, ЛазебникРедактор В. Фельдман Техред А. А. Камышникова Корректор А. П, ВасильеваЗаказ 2684/15 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4Типография, пр. Сапунова, 2
