Способ регулирования давления в линии отбора пара из турбины к потребителю

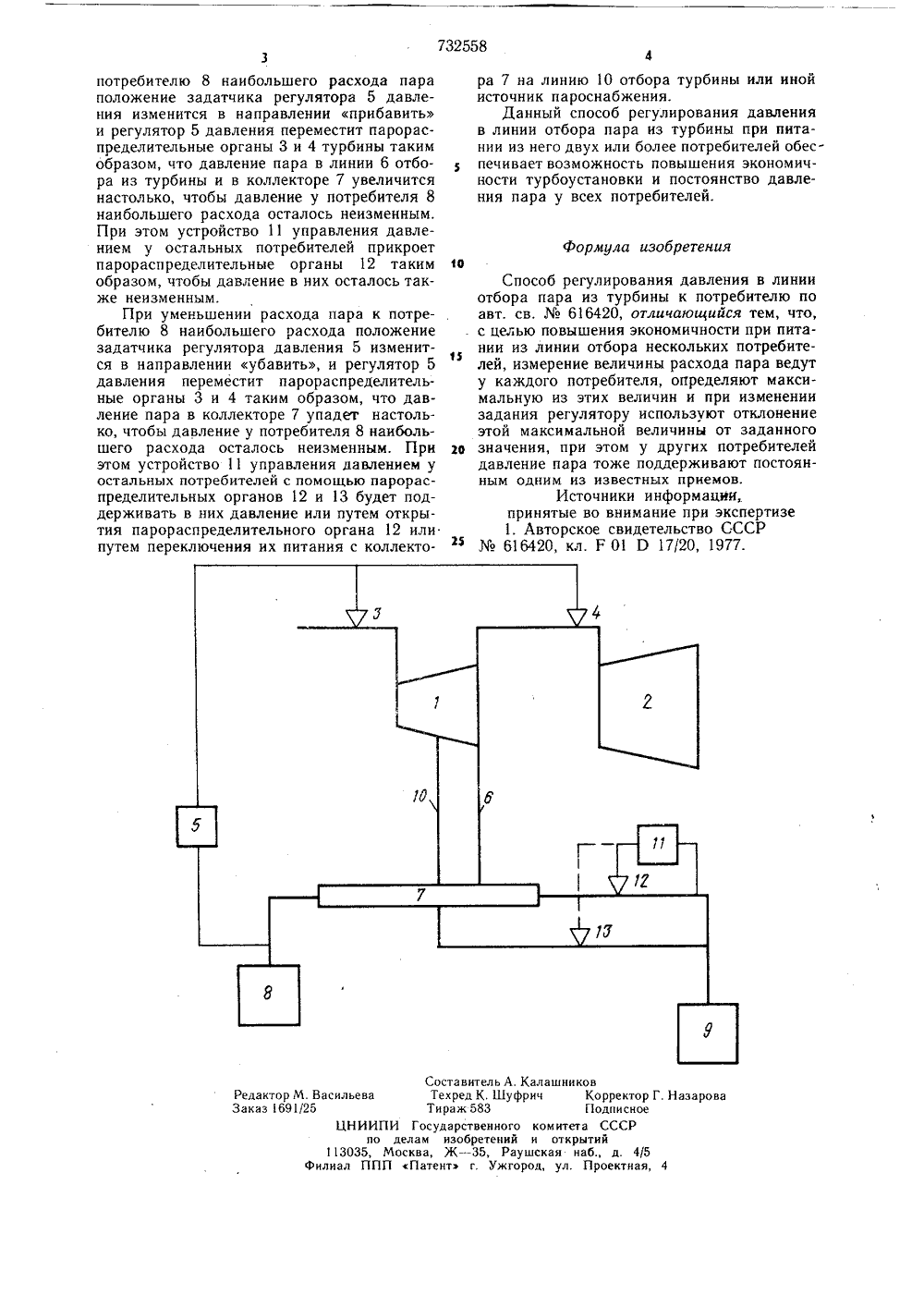

(53) УДК 621.165 (088,8) до делам иэооретеиий и открытий(54) СПОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ В ЛИНИИ ОТБОРА ПАРА ИЗ ТУРБИНЫ К ПОТРЕБИТЕЛЮ15 го Изобретение относится к теплоэнергетике и может быть использовано при автоматизации установок с теплофрикционными паровыми турбинами.По осноьному авт. св.616420 известен способ регулирования давления в линии отбора пара из турбины к потребителю, при котором управляют парораспределительными органами турбины по сигналу регулятора давления пара в линии отбора, измеряют величину расхода пара в этой линии, и при отклонении этой величины от заданного значения изменяют задание регулятору давления 11.Этот способ является ближайшим к предлагаемому по технической сущности и достигаемому результату.Недостатком этого способа является его пониженная экономичность в том случае, когда из линии отбора питаются несколько потребителей.Цель изобретения - повышение экономичности при питании из линии отбора нескольких потребителей.Для достижения поставленной цели измерение величины расхода пара ведут у каж. дого потребителя, определяют максимальную из этих величин, и при изменении задания регулятору используют отклонение этой максимальной величины от заданного значения, при этом у других потребителей давление пара тоже поддерживают постоянным одним из известных приемов.На чертеже представлена схема реализации данного способа.Паровая турбина имеет часть 1 высокого давления и часть 2 низкого давления, парораспределительные органы 3 и 4, управляемые регулятором 5 давления, линию 6 отбора к коллектору 7, питающему потребитель 8 наибольшего расхода и остальные потребители 9, линию 10 отбора турбины для питания остальных потребителей 9 при изменении давления в отборе турбины из-за изменения расхода у потребителя 8 наибольшего расхода, устройство 11 управления давлением у остальных потребителей 9 при помощи парораспределительных органов 12 и 13, установленных на трубопроводах подвода пара к остальным потребителям.Положение задатчика регулятора 5 давления определяется величиной расхода пара к потребителю 8 наибольшего расхода пара. Например, при увеличении расхода пара к732558 Формула изобретения Составитель А.Техред К. ШуфТираж 583И Государственногделам изобретениМосква, Ж - 35, РП Патент г. Ужг лашникч овКорректор Г ПодписноеСССР тий б., д. 4/5 Проектная,Редактор М. ВасильеваЗаказ691/25 Назаро ЦНИИП по 113035,илиал ППо комитет й и откраушская н о род, ул. потребителю 8 наибольшего расхода пара положение задатчика регулятора 5 давления изменится в направлении прибавить и регулятор 5 давления переместит парораспределительные органы 3 и 4 турбины таким образом, что давление пара в линии 6 отбора из турбины и в коллекторе 7 увеличится настолько, чтобы давление у потребителя 8 наибольшего расхода осталось неизменным. При этом устройство 11 управления давлением у остальных потребителей прикроет парораспределительные органы 12 таким образом, чтобы давление в них осталось также неизменным.При уменьшении расхода пара к потребителю 8 наибольшего расхода положение задатчика регулятора давления 5 изменится в направлении убавить, и регулятор 5 давления переместит парораспределительные органы 3 и 4 таким образом, что давление пара в коллекторе 7 упадет настолько, чтобы давление у потребителя 8 наибольшего расхода осталось неизменным. При этом устройство 11 управления давлением у остальных потребителей с помощью парораспределительных органов 12 и 13 будет поддерживать в них давление или путем открытия парораспределительного органа 12 или путем переключения их питания с коллектора 7 на линию 10 отбора турбины или иной источник пароснабжения.Данный способ регулирования давления в линии отбора пара из турбины при питании из него двух или более потребителей обеспечивает возможность повышения экономичности турбоустановки и постоянство давления пара у всех потребителей. Способ регулирования давления в линииотбора пара из турбины к потребителю по авт. св.616420, отличающийся тем, что,. с целью повышения экономичности при питании из линии отбора нескольких потребителей, измерение величины расхода пара ведут у каждого потребителя, определяют максимальную из этих величин и при изменении задания регулятору используют отклонение этой максимальной величины от заданного т значения, при этом у других потребителейдавление пара тоже поддерживают постоянным одним из известных приемов.Источники информации,.принятые во внимание при экспертизе 1. Авторское свидетельство СССР ъЬ616420, кл. Г 01 Р 17/20, 1977.
