Фильтр для фильтрации и сгущения малоконцентрированных суспензий
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 242130
Авторы: Конструкторский, Котл, Саббатовский, Украинский
Текст

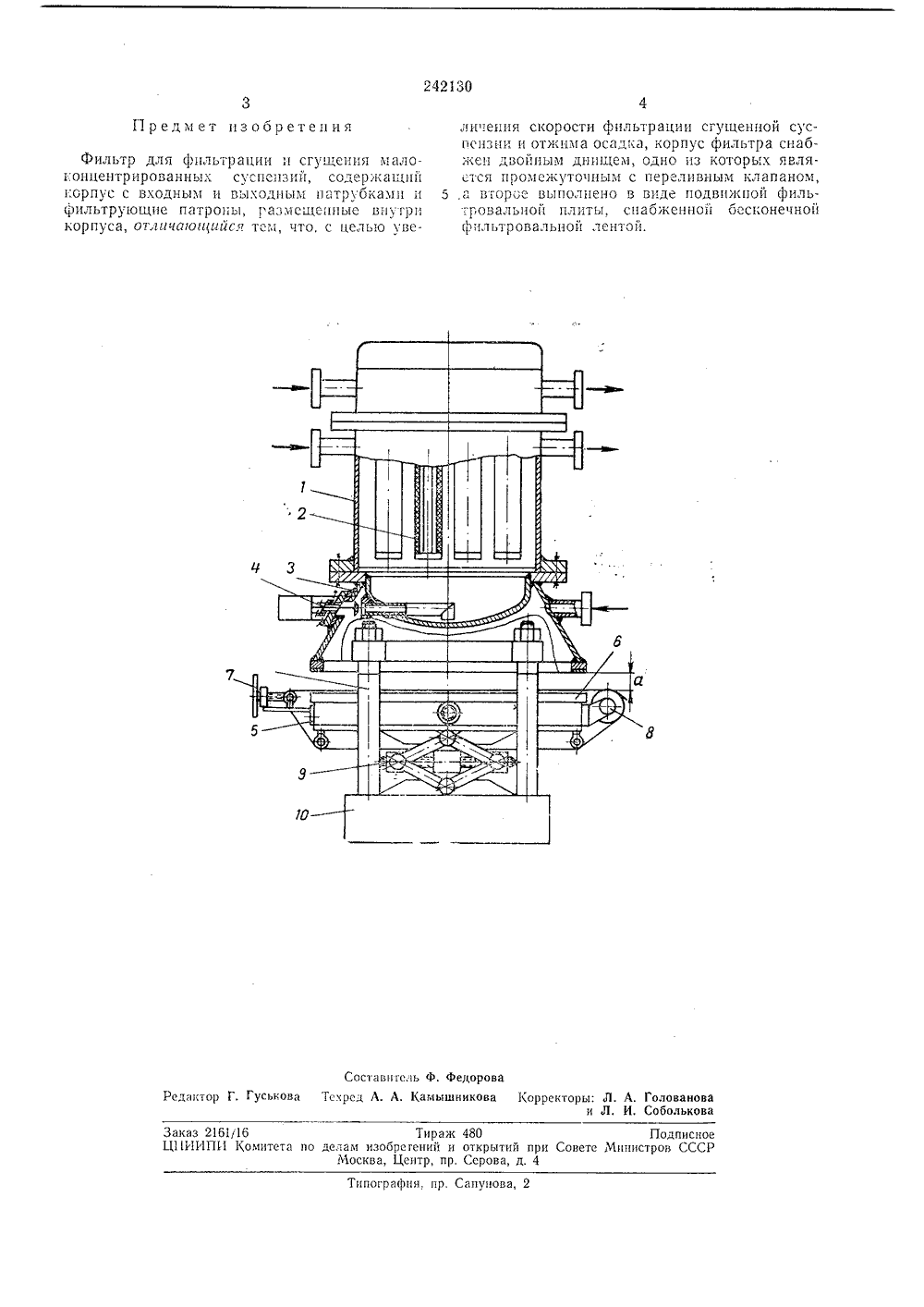

Сока Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 11 ЛХ.1962 ( 794408/23 т, 120, 17 присоединением заявки912814/23-26 МПК В 010УДК 66.067.36(08 Приорит Комитет па цепам аобретении и аткрытиари Совете МинистровСССР ано 25,1 Ъ.1969. Бюллетень1ликования описания 19,1 Х.1969 уол та оп Авторыизобретени Г, Г, Котляров и В, П. Саббатовскийчно-исследовательский и конструктохимического машиностроения Украинский Заявит ий институт ф еИ ФИЛЬТР ДЛЯ ФИЛЬТРАЦИИ И СГУЩЕНИЯ МАЛ ОКОН ЦЕНТРИРОВАН Н ЫХ СУСП ЕНЗ И И оляет уве енпой сус Известен фильтр для фильтра:ии ц сгущения малоконцентрпрова ных суспецзий, состоящий из корпуса с входным и выходнымпатрубками и фильтрующих патронов, размещенных внутри корпуса,Предлагаемый фильтр отличается от известного тем, что корпус фильтра снабжен двойным днищем, одно из которых является промежуточным с переливным клапаном, а второевьполнено в виде подвижной фильтровальнойплиты, снабженной бесконечной фильтровальной лентой.Такое выполнение фильтра позвличить скорость фильтрации сгущпензии и отжима осадка.На чертеже изображен описываемый фильтр.Он состоит из корпуса 1, патронов 2, промежуточного днища 3 с переливным клапаном 4,плиты 5, фильтроткани 6, механизма 7 натяжения ткани, механизма 8 передвижки тканис ножом съема осадка, механизма 9 зажимаплиты 5 и опорной плиты 10.Благодаря наличию промежуточного днищаа 3 с переливным клапаном 4 процессы сгущения и окончательной фильтрации протекаютодновременно после первого цикла сгущения.Работает фильтр следующим образом,Для сгущения открывают клапаны подачисуспензии и выхода фильтрата, Твердая фазазадерживается на поверхности патрона, После паоора Определенного сло Осадка прекраняют подачу суспецзпп. Протпвотоком к выходу фпльтрата подают сжатый воздух, которьш, проходя через поры патрона, сдувает осадок 5 с его поверхности. Происходит сгущение ц регенерация фпльтрующей перегородки. Твердая фаза сгущенной суспснзпп в виде осадка собирается на промюкутопом днище д,Для фильтрации включают механизм 9 за жима плиты 5, которая подходит , Промежуточному дцпщу, и после достижения удельного давления на прокладку, обеспечивающего давление фильтрации, отключаюг механизм 9 зажима и открывают перелцвной клапан 4 15 псдачп сгущенной суспензпп. После заливаопределенного количества сгущешгой суспснзип перелпвцой клапан закрывают ц открываот клапан подачи сжатого воздуха ца отжим ждОй фазы ц рос ши Осадка. Если псоб хсдпма промывка осадка по лшпш подачигоздуха, подают промывную жидкость, а затем снова воздух. После просуПкц осадка сбрасывается внутреннее давление и вкло- ЧЯСТСЯ МЕХЯНЦЗХ 1 9 ЗЯКис 2 НЯ ОПУСКЯЦ 1 ГЕ ПЛЦ ты 5. Плита, спустившись на велич ну зазора а, необходимого для выхода осадка, включает механизм 8 передвижки ткани. Прп движении ткани осадок выносится и срезается ножом в приемный бункер. После съема осад- ЗЭ ка цикл фильтрации повторяется,242130 Составн гель ф. Федоровскред Л. Л. Камышникова едактор Г, Гуськов Заказ 2161/16 Ц 11 ИИПП Комитета Тираж 480там изобрегений и открытий при СМосква, Центр, пр. Серова, д. 4 Подписноете Министров СССР пографпн, пр. Сапунова,Предмет изобретения Фильтр для фильтрации и сгу.цеиия мало- концентрированны:; суспспзий, содержащ 11 й корпус с вкодным и выодным патрубками фильтруюцие патроны, размс;цепные впу гри корпуса, от,тинаогцийсл тем, что, с целью увеличения скорости фильтрации сгущенной сус 1 зснзии и отжима осадка, корпус фильтра снабжен двойным днищем, одно из которык является промежуточе 1 ыы с переливным клапаном 5 .а ьторое выполнено в виде подвижной фильгровальной плиты, снабженной бесконечной фльтр овальной лентой. Корректоры: Л. А. Голованова и Л. И, Сооолькова
СмотретьЗаявка
794408
Г. Г. Котл ров, В. П. Саббатовский, Украинский научно исследовательский, конструкторский институт химического машиностроени
МПК / Метки
МПК: B01D 33/35
Метки: малоконцентрированных, сгущения, суспензий, фильтр, фильтрации
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-242130-filtr-dlya-filtracii-i-sgushheniya-malokoncentrirovannykh-suspenzijj.html" target="_blank" rel="follow" title="База патентов СССР">Фильтр для фильтрации и сгущения малоконцентрированных суспензий</a>
