Способ определения загрузки зубьев многолезвийного режущего инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

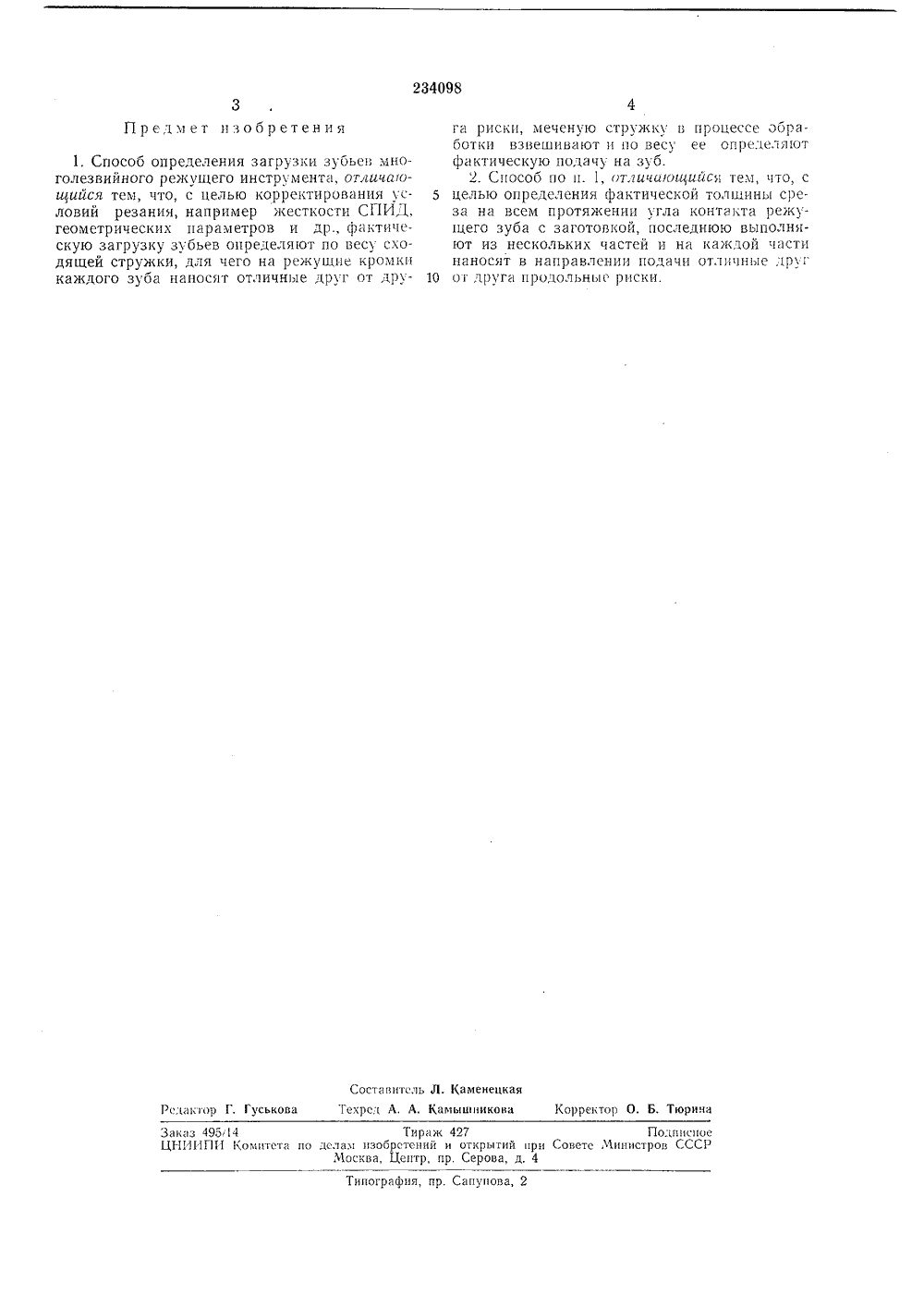

О П И С А Н И Е 234098ИЗОБРЕТЕНИЯ Союз Советскиз Социалистических РеспубликГ 1 риорцтетОпубликовано 24.Х.1968. Бюллетень3 Комитет по делам изобретеиий и открытий при Совете Министров СССРДата опубликования описания 8.1.1969 Авторыизобретения А, В. Акимов, К. Г. Громаков и Р. С. Кузнецова Всесоюзный научно-исследовательский инструментальный институтЗаявитель СПОСОБ ОПРЕДЕЛЕНИЯ ЗАГРУЗКИ ЗУБЬЕВ МНОГОЛЕЗВИЙНОГО РЕЖУЩЕГО ИНСТРУМЕНТА10 Известны способы определения загрузки зубьев многолезвийного режущего инструмента путем определения усилий резания, фиксируемых с помощью специальных приборов.Описываемый способ отличается от известных тем, что фактическую загрузку зубьев определяют по весу сходящей стружки. Для этого на режущие кромки каждого зуба наносят отличные друг от друга риски. Меченую стружку в процессе обработки взвешивают и по весу ее определяют фактическую подачу на зуб,Кроме того, для определения фактической толщины среза на всем протяжении угля контакта режущего зуба с заготовкой последнюю выполняют из нескольких частей и на каждой части наносят в направлении подачи отличные друг от друга продольные риски. Такой способ позволяет корректировать условия резания, например жесткости СПИД, геометрических параметров и др.Процесс определения загрузки зубьев многолезвийного режущего инструмента по описываемому способу заключается в следующем. Нд переднюю поверхность зубьев многолезВийцого инструмента фрезы перпендикулярно режущей кромке наносят узкие риски. При этом распределение их на каждом зубе должно Оыть отличным друг От друга, чтобы установить к какому злобу Относится данная стружка.В процессе работы меченую стружку собирают, сортируют и взвешивают на аналитических весах. По весу стружки, собранной с кяжлого зуоа, определяют фактическую подачу на зуб по формуле: где Р - вес стружки одного зуба; т - удель.ный вес оорабатьваемого материала;- глуОина резания; В - ширина фрезерования.15 Чтосы получить характер изменения толщины срезя В люоом месте контяктя зуоя фрезы с обрабатываемой заготовкой, последнюю выполняют пз нескольких частей и наносят ня иих в направлении подачи риски. Количество 20 рисок нд каждой части должно быть неодинаково.Определение фактической подачи каждогоу чястся конт 1 ктя зу Оя инстру х 1 ентт с зяготов кой производится описанным способом.25 На основании полученных данных можетоыть построена схема загрузки зубьев, пск 1- зыв 1 юцсяя изменение Окружной силэ 1 В 3 Висимости от толщины среза на протяжении Всс го угла контакта зуба с заготовкой.234098 Предмет изобретения Составитель Л. КаменецкаяТехрсл А, А. Камыьпникова Корректор О. Б, Тюрина Рслактор Г. Гуськова Заказ 4954 Тираж 42 Полппсное Ц 11 ИГ 1 И Комитета по делам пзоорстепий и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 1, Способ определения загрузки зубьев многолезвийного режущего инструмента, отгича 1 оиийся тем, что, с целью корректирования условий резания, например жесткости СПИД, геометрических параметров и др., фактическую загрузку зубьев определяют по весу сходящей стружки, для чего на режущие кромки каждого зуба наносят отличные друг от друГа риски, мечену 10 стужку Б процессе дора- ООТКИ ВЗБЕШИБЗЕОТ П ПО ВЕСУ ЕЕ ОПРЕДЕ:1 Я 10 Т фактическую подачу на зуб.2. Способ по и. 1, Ог.гичиюи,иис 11 тем, что, с 5 целью определения фактической толщины среза на всем протяжении угла контакта режущего зуба с заготовкой, последнюю выполняют из нескольких частей и на каждой части наносят в направлении подачи отличные друг 10 от друга продольные риски.
СмотретьЗаявка
1190755
А. В. Акимов, К. Г. Громаков, Р. С. Кузнецова Всесоюзный научно исследовательский инструментальный институт
МПК / Метки
МПК: B23B 25/06
Метки: загрузки, зубьев, инструмента, многолезвийного, режущего
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-234098-sposob-opredeleniya-zagruzki-zubev-mnogolezvijjnogo-rezhushhego-instrumenta.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения загрузки зубьев многолезвийного режущего инструмента</a>
Способ затылования зубьев режущих инст-рументов и ctahok для его осуществления
Номер патента: 841778
Опубликовано: 30.06.1981
Авторы: Канареев, Сицкий, Харченко
МПК: B23B 1/00
Метки: ctahok, затылования, зубьев, инст-рументов, режущих
...таких, как червячные модульные Фрезы, метчики с винтовыми стружечными канавками и т,п.) - суппорт 3, гайка 32, ходовой винт 2,20- 19-18, гитара дифФеренциала 1 - 15, дифференциал 16, приводной вал 25, кулачок 7, верхняя каретка 4; или суппорт 3, реечная передача 9,21-19- 18- -15, дифференциал 16, приводной вал 25, кулачок 7, верхняя каретка 4.б. Цепь подач, Шпиндель 1,10-11,орган настройки З, 12-21, реечнаяпередача 9, суппорт 3.Приводной вал 25 посредством гитары сменных колес , смонтированнойна кронштейне 35, через коническиеколеса 23, вал 24 связан с кулачком 8возвратно-поступательного движения впродольном направлении,Кронштейн 35 установлен на суппорте 3. На нем установлена верхняя камера 4 с возможностью возвратно-поступательного...
Устройство для измерения разновысотности зубьев режущих цепей
Номер патента: 515930
Опубликовано: 30.05.1976
Авторы: Белкина, Драудин, Марков
МПК: G01B 5/02
Метки: зубьев, разновысотности, режущих, цепей
...9, контактирующего с режущими кромками 10 зубьев 11 цепи. Нож 9 установлен под углом сх к направляющим 2. Кромбека 12 ножа имеет длину .С,Величины сс и У, выораны такими, чтобы с одной стороны во время измерения кромка 12 (см. фиг. 4) ножа попеременно контактировала с каждой из режущих кромок 10 зубьев 11 цепи, а с другой стороны эта же кромка (показана пунктирной линией на фиг. 4) одновременно контактировала по крайней мере с кромками 10 двух зубьев при переходе с одного ряда цепи на другой.Расчет величин сх и Е, производится в каждом конкретном случае, исходя из парамет.- ров измеряемой цепи и указанных условий.Нож 9 связан с узлом 13 отсчета либо непосредственно, либо через промежуточный элемент, например преобразователь 14, в...
Приспособление для предохранения мягких тканей полости рта от ранения при обработке зубов режущими инструментами
Номер патента: 71165
Опубликовано: 01.01.1948
Автор: Гузиков
МПК: A61C 5/14
Метки: зубов, инструментами, мягких, обработке, полости, предохранения, ранения, режущими, рта, тканей
...выполненное в виде двух металлических пластинок, у крепляемьх на коронке зубов. Отличительной особенностью предлагаемого приспособления является то, что его пластинки, с целью защиты мягких тканей полости рта от повреждений инструментом, загнуты вверх.На фиг. 1 и 2 схематически изображено предлагаемое приспособление со следующими обозначениями: 1 - металлические пластинки, 2 - пружина, 3 - вращающийся диск бормашины, 4 - щека, б - язык, 6 - зуб. Приспособление состоит из двух загнутых вверх металлических пластинок; одна из них служит для зашиты языка и твердого неба, а другая для защиты щеки. Эти пл астинки на .нижнем краю имеют выемки соответству 1 ощей формы для охвата коронок зубов моляров и првмоляров.Пластинки соединены между...
Способ очистки режущих зубьев металлообрабатывающего инструмента от стружки
Номер патента: 1135602
Опубликовано: 23.01.1985
Автор: Мурашев
МПК: B23Q 11/02
Метки: зубьев, инструмента, металлообрабатывающего, режущих, стружки
...части вдоль торцовых плоскостей зуба от его вершины к основанию, а сдвиг стружки осуществляют путем воздействия на ее корневую часть усилием, направленным во впадину зуба.На фиг. 1 изображены зоны пригорания металла корневой части стружки к режуще 5 О 15 20 25 30 35 40 45 50 му зубу металлообрабатывающего инструмента; на фиг. 2 - режущий зуб металлообрабатывающего инструмента с пригоревшей стружкой; на фиг. 3 - схема подрезки корневой части стружки; на фиг. 4 - схема нагружения корневой части стружки сдвигающим усилием.При резании металла на режущем зубе 1 образуется стружка 2, которая своей корневой частью 3 пригорает к режущему зубу 1 и в зоне 4 контакта со стружкой 2 (фиг. 1 и 2). При этом на задней поверхности 5 и торцовых...
Способ заточки зубьев режущего инструмента
Номер патента: 1161343
Опубликовано: 15.06.1985
Авторы: Емельянов, Ким, Энгельке
МПК: B24B 3/58
Метки: заточки, зубьев, инструмента, режущего
...и винт 5, Корпус шпинделя инструмента 6 установлен на столе станка (не показан) посредством кронштейна 7 и оси 8 цилиндрического шарнира. На оси 8 установлена с возможностью поворота направляющая 9, которая взаимодействует с направляющими 10, неподвижно закрепленными на корпусе шпинделя инструмента б. Параллельно шпинделю инструмента 2 в корпусе б установлен вал 11, на котором закреплены упор 12 и зубчатый сектор 13, взаимодействующий с зубчатым колесом 14, закрепленным на шпинделе 2. В паз насадки 3 вставлен зуб обкаточного резца 15 до торцового упора 4 и закреплен винтом 5.Способ заточки зубьев обкаточного резца заключается в следующем.Корпус шпинделя инструмента 6 с помощью кронштейна 7 устанавливают на сто 25 ле круглошлифовального...
