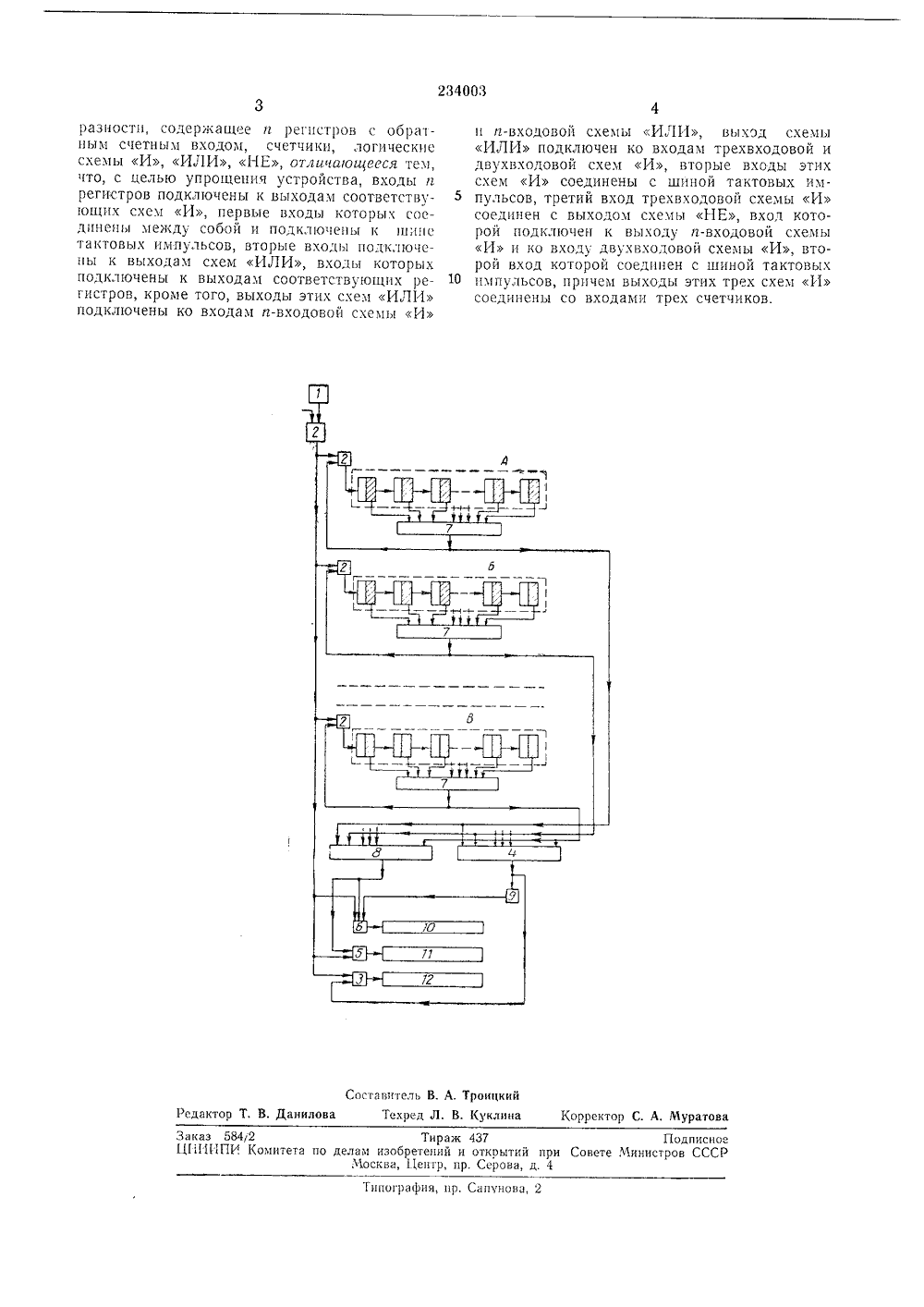

Устройство для определения наибольшего и наименьшего из п чисел и их максимальнойразности

Номер патента: 142718

Опубликовано: 01.01.1961

Автор: Горский

МПК: G01V 5/00, H01J 47/08

Метки: гейгера-мюллера, импульсов, схема, счетчиков, формирования

...Пологая задняя часть приводит к ухудшению разрешающего времени при равной амплитуде передаваемого импульса.Предложенная схема формирования импульсов счетчика Гейгера- Мюллера или иных позволяет в отличие от известных схем производить формирование на сопротивлении нагрузки электронной лампы прямоугольных импульсов и уменьшить время восстановления анодного потенциала счетчика. С этой целью анод счетчика непосредственно или через сопротивление соединен с управляющей сеткой электронной лампы, а142718ьна катод "счетчАЪподано напряжение его питания, при этом сеточное сопротивление цаипы служит нагрузкой счетчика.На фиг. 1 изображена известная усилительная схема; на фиг. 2 - предлагаемая схема формирования импульсов,Описываемая,.схема...

Номер патента: 1675948

Опубликовано: 07.09.1991

Автор: Палатников

МПК: G11B 27/10

Метки: восстановления, импульсов, тактовых

...так20 25 30 35 40 45 50 55 товыми импульсами с формирователя 7. формирователь 2 признака конца информации может быть построен на п ри н ци и е и одсчета строк (тактовых импульсов), содержащихся в данном массиве информации,Устройство работает следующим образом.По признаку начала информации с формирователя 1 тоиггер 3 устанавливается в единичное состояние и сигнал разрешения с его прямого выхода поступает на первые входы элементов И 4 и 9. На выход устройства 6 проходят тактовые импульсы с формирователя 7 тактовых импульсов через элементы И 4 и ИЛИ 5. В отсу гствии тактовых импульсов на выход 6 устройства проходят восстановленные тактовые импульсы с прямого выхода триггера 15 через элементы И 9 и ИЛИ 5,По переднему фронту...

Номер патента: 504306

Опубликовано: 25.02.1976

Авторы: Бинкаускас, Килна

МПК: H04J 3/06

Метки: генерирования, сигналов, тактовых

...входкоторого через элемент И 2 нодключен квходу триггера 1,Устройство работает следующим образом. 35Первый входной импульс (см,фиг. 2, а)опрокидывает триггер 1, который открываетэлементы И 2 и 3, Счетчик 5 прц этом начинает суммировать импульсы генератора 4(см.фиг. 2, б). Второй по очереди входной 40импульс проходит через элемент И 7, открытый высоким потенциалом с выхода дешифратора 17 (см.фиг. 2, е), и через элементИЛИ 6 проходит ца выход устройства (см,фиг. 2, в). Этот выходной импульс также 45опрокидывает триггер 15, устацавливаетсчетчик 14 в исходное состояние (см, фиг.2, д), поступает на элемент ИЛИ 10 и цавхсд изменения кода в дополнительный" с.етчика 5,50Вь 1 ходной сигнал элемента ИЛИ 10, задержанный линиями задержки 11 и...

Номер патента: 1149437

Опубликовано: 07.04.1985

Авторы: Кацнельсон, Мовшович

МПК: H04N 9/66

Метки: декодирующего, канал, пал, пал-секам, сигнала, устройства, цветоразностного

...выход которого соединен с первым входом опорного генератора, первый выход которого соединен с вторым входом первого демодулятора, а второй выход - с вторым входом первого фазового детектора, первый фазосдвигающий блок, второй демодулятор и второй фазовый детектор, причем выходы первого и второго. демодуляторов яв" ляются выходами первого и второго цветоразностных сигналов, введены .второй фазосдвигающий блок и фильтр нижних частот, вход которого соединен с выходом второго фазового де.выхода (йрямого) качала 13 поступает на второй выход коммутатора 11фиг. 3), а при низком потенциале -на первый выход.Временная диаграмма выходногонапряжения триггера 12.представлена на фиг. ЗЬ.Сумматор 1 и вычитатель 2 имеют по двавыхода, на первом иэ...

Номер патента: 1228243

Опубликовано: 30.04.1986

Автор: Соловейчик

МПК: H03K 5/13

Метки: значение, импульсов, нулевое, перехода, сигнала, формирователь

...формирователя триггеры 2, 4 и 6 находятся в нулевом состоянии, так как на входы сброса этихтриггеров подается нулевой потенциалс прямого выхода триггера 8, который,в свою очередь, перед началом работыпринудительно установлен в нулевоесостояние (шина установки не показана), Первым импульсом ат генератора импульсов высокой частоты 9(фиг. 2 я)триггер 8 устанавливается в единичноесостояние (фиг. 2 л) и на входы сбросатриггеров 2, 4 и 6 подается единичныйпотенциал, что дает воэможность управлять этими триггерами по входам установки, при этом триггер 2 сразу встает в единичное состояние (фиг. 2 е),так как на ега входе установки - нулевой потенциал (фиг. 2 В), а триггер4 встает в единичное состояние (фиг. 2 ж), когда появляется фронт(перепад)...
