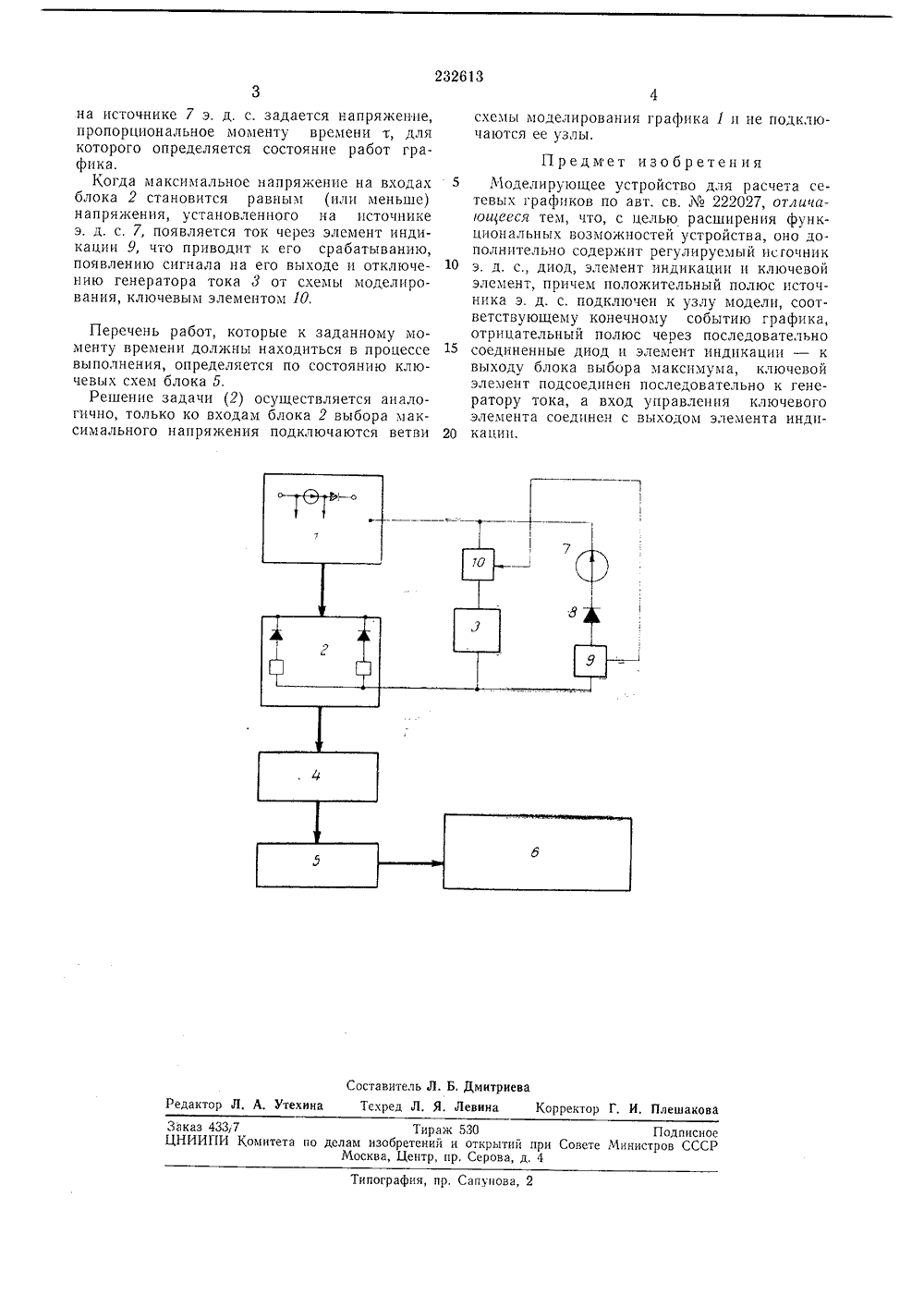

Моделирующее устройство для расчета сетевых графиков

Номер патента: 1277023

Опубликовано: 15.12.1986

Авторы: Карпицкий, Сидоренков

МПК: G01R 29/02

Метки: блока, включении, времени, выходного, измеритель, нарастания, питания

...ы =- О, поэтому и на выходе компаратора4 напряжений "0", Измерение начинается вкглочением блока питания, при этомпоступает импульс "Пуск (фиг.2,14)на вход КБ-триггера 8. Этим импульсом обнуляется счетчик 3 импульсови перебрасываются КБ-триггеры 8 и 9.На прямых выходах КБ-триггеров 8 и9 устанавливаются сигналы "1". Выход ной сигнал КБ-триггера 9 открываетэлемент И 2, и импульсы с выхода генератора 1 начинают поступать насчетный вход счетчика 3 импульсов,счетчик 3 подсчитывает импульсы. Выходной сигнал КБ-триггера 8 открывает элемент 7 И, разрешая прохождениевыходных импульсов формирователя 6коротких импульсов на вход установкив "0" КБ-триггера 9. Формирователь 6 55 коротких импульсов при каждом переходе выходного сигнала компаратора 4,...

Номер патента: 1388818

Опубликовано: 15.04.1988

Автор: Демьянчук

МПК: G01R 31/28

Метки: блоков, логических, работы

...источника 8 питания протекает ток, Транзисторы 13 и 14 открыты, а транзисторы 15 и 16 закрыты, и ток,через индикаторы 6 и 7 не протекает.При этом индикаторы 6 и 7 выключены.Если щуп 1 подключен к точке снизким логическим уровнем, то ток,протекающий через резистор 9 протекает через диод 4, щуп 1 на контрольную точку, транзистор 14 закрывается. При этом ток, протекающий черезрезистор 10, протекает через переход база - эмиттер транзистора 16,транзистор 16 открывается и включаетиндикатор 6,В случае, если щуп 1 подключен кточке с высоким логическим уровнем,ток в цепь резистора 9 протекает отконтрольной точки через диод 2, адиод 3 и транзистор 13 закрыты. Приэтом открывается транзистор 15 ивключает индикатор 7,При подключении щупа 1 к точкес...

Номер патента: 1789043

Опубликовано: 15.01.1993

Авторы: Андросов, Баранов, Боков, Стефановский, Турков, Юрьев

МПК: F25D 13/00

Метки: блока, морозильного, работы, холодильника

...- свинины,Способ работы морозильного блока холодильййка осуществляют следующим образом. Мясные полутуши из мясо-жирового цеха" подаются на" холодильную обработку. При этом осуществляют поочередную загрузку камер, Полутуши подают сначала в камеру 1, предварительно охлажденную до температуры минус 30 С (т.е. на 3 С ниже паспортной температуры).Загрузка продолжается 2 - 3 ч. В это время происходит наиболее интенсивное выделение мясом тепла и наибольшая за цикл выработка холода оборудованием этой камеры (фиг. 2, кривые 1 и 2 практически совпадают).В течение 9-12 ч после загрузки от мяса отводится 80 - 90 О теплоты, Домораживание полутуши до конечной температуры в центре бедра минус 8 С осуществляют в буферной камере, выделенной в объеме...

Номер патента: 180653

Опубликовано: 01.01.1966

МПК: G01R 31/28, G01R 31/3177

Метки: блоков, работы, электронных

...на устройство при нормальной работе ламп. Этп напряженля выби 1 лают так, обы цепочка 5 стабилитронов 14 не была пробита, Однаконапряжения должны быть больше, чем напря жение источника опорного напряжения, в ка честве которого служат стабилитроны 15, с тем чтобы диоды 16 ячейки ИЛИ 4 были за.0 крыты,3При нормальном напряжении в цепях 3 транзистор 17, входящий в ячейку 6, заперт, и сигнал на входе исполнительного реле, содержащего транзисторы 18, 19, 20, отсутствует. При этом транзисторы 18 и 20 заперты, а транзистор 19 открыт.При увеличении напряжения в цепях 3 это напряжение через один из диодов 21, образующих ячейку 7, поступает на дискриминатор 8, выполненный на стабилитронах 14 и сопротивлениях 22. Стабилитроны 14 пробиваются, и...

Номер патента: 1579499

Опубликовано: 23.07.1990

Авторы: Бис, Петржелка

МПК: A43D 37/00, G05B 19/10

Метки: блока, верха, взъерошивания, закладки, затяжного, копировального, обуви, работой

...поэтому у первого выхода 0 сигнал уровня Н, а у второго выхода 0 - сигнал уровня. Переключатель переме 15794995 10 15 20 25 30 35 50 щается так, что сигнал уровня Н с первого выхода 02 второй релаксацион ной схемы 45 проходит через третий ввод Рз на второй выход Рв переключателя 49 и дальше на ввод четвертого кодированного выключателя 43, Подобным образом сигнал уровня Н с первого выхода 04 четвертой релаксационной схемы 47 может проходить на первый выход Р 5 переключателя 49 и дальше на ввод второго кодированного выключателя 41Сигнал уровняиз первого искательного выключателя 53 одновременно проходит через первый конъюнкционный вентиль 51 и инвертор 50 на подводящую ветвь Ч подвижного регистра 48. Поэтому устанав. ливаются...
