Электрододержатель стереотаксического аппарата
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 219742
Автор: Войно
Текст

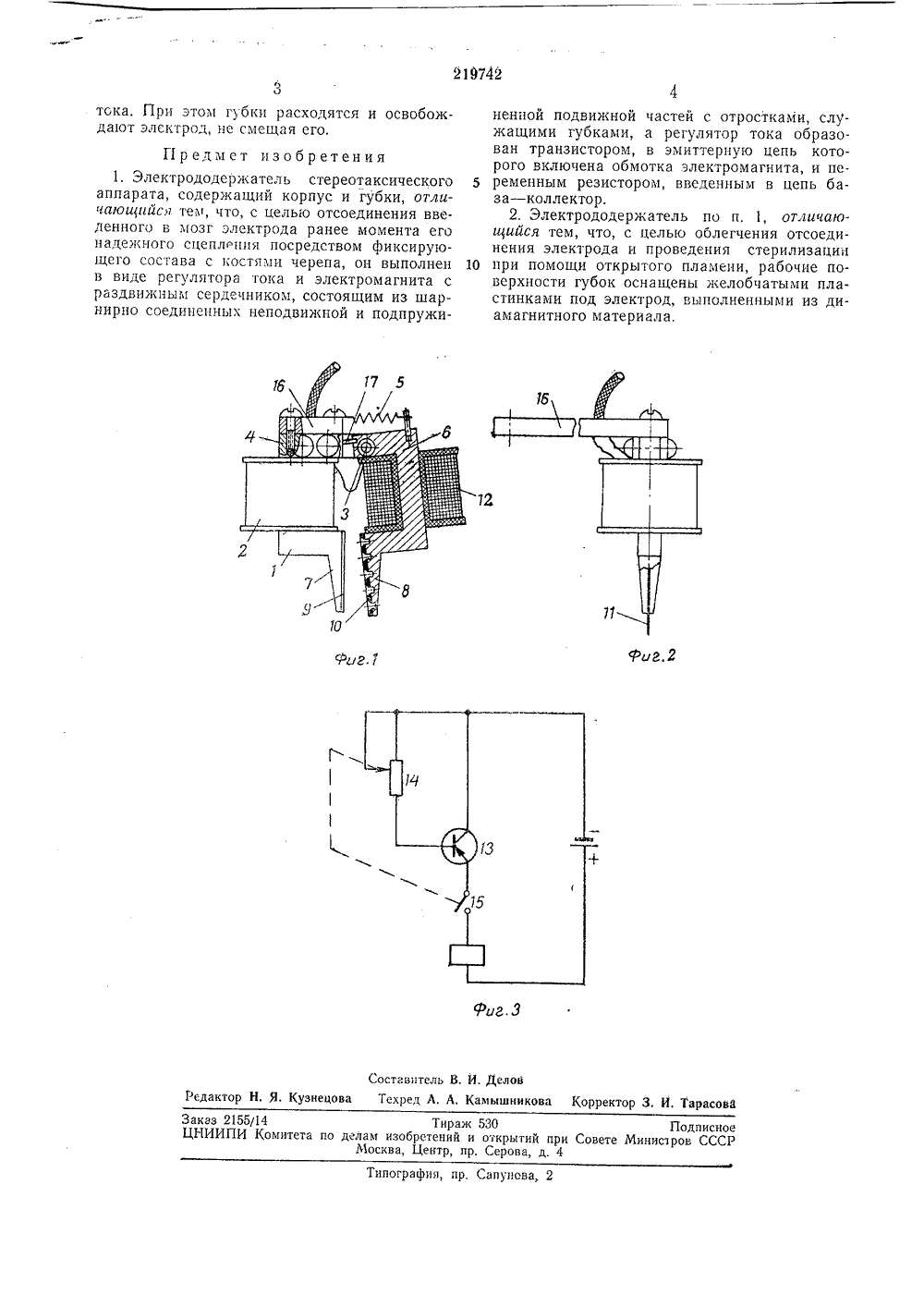

ОПИСАНИЕИЗОБРЕТЕ НИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 219742 Союз Советских Социалистических Республики 3 а виси мое от авт. свидетельстваКч 10 а 401 лено 20.Ч.1967 ( 1158231/31-16) с присоединением заявкиПриоритет ПКА 61 Комитет по деламбрвтений и открытийи Совете МинистровСССР ДК 615,47:616.831: :612,014,421.7 (088,8 1,1968. Бюллетень19 публиковано 1 та опубликования описания 28.Ч 111,196 Авторыизобретени. В. Войно-Ясенецкий и Н. ан И. М. Сеченова эволюционной изиол Ивст Заявител охимии и Сердечник 1 электромагнита 2 выполнен ввиде двух шарнирно соединенных с помощью оси 3 неподвижной 4 и оснащенной пружиной 5 подвижной б частей с отростками 7 и 8, 5 служащими губками. Губки имеют желобчатые пластинки 9 и 10 под электрод 11, выполненные из диамагнитного материала.Обмотка 12 электромагнита включена вэмиттерную цепь транзистора 13, например, 10 типа П 4 (фиг. 3), а в цепь база - коллектора - переменный резистор 14 с совмещенным выключателем 15. Электромагнит питается от источника постоянного тока.Электрододержатель закрепляется на сте реотаксическом аппарате (не показан) планкой 1 б. Расхождец губок ограничено штифтом 17.Губки стдрилизуются нагреванием их наоткрытом пламени, например, спиртовки до 20 температуры порядка 200 - 250 С. Затем в нихвставляют электрод и сжимают их рукой.Включается ток, в результате чего губки взаимно притягиваются и надежно удерживают электрод.25 Погруженный в мозг электрод фиксируютк костям черепа при помощи, например, зубного фосфат-цемента или стироскрила, Не дожидаясь окончательного затвердевания фиксирующего состава, с помощью переменного 30 резистора 14 постепенно уменьшают.величинч ЭЛЕКТРОДОДЕРЖАТЕЛЪ СТ Изобретение относится к медицинской технике. В стереотаксических аппаратах, предназначенных для введения электродов в мозг, с целью регистрации потенциалов действия, используются электрододержатели в виде корпуса и губок.Однако известные электрододержатели не позволяют отсоединять электрод ранее момента его надежного сцепления с костями чере. па, осуществляемого при помощи фиксирующего состава, а также не дают возможности производить стерилизацию открытым пламенем.Предлагаемое устройство позволяет устранить эти недостатки. Согласно изобретению, электрододержатель выполнен в виде регуля. тора тока и электромагнита с раздвижным сердечником, состоящим из шарнирно соединенных неподвикной и подпружиненной под. вижной частей с отростками-губками, а регулятор тока в нем образован транзистором и переменным резистором, Рабочие поверхности губок оснащены желобчатыми пластинками под электрод, выполненными из диамагнитного материала.На фиг. 1 изображен электрододержатель в сборе (с частичными разрезами) вид спереди; на фиг, 2 - то же, вид сбоку; на фиг. 3 - принципиальная электрическая схема регулятора тока,АКСИЧЕСКОГО АППАРАФиг. ( г,З Составитель В. Й, Делов Техред Л. А, Камышникова РедактоЗакг нецова орректор 3, И, Тарасова з 2155/14 ЦНИИПИ К Комитета по делам изобретений и открытий пр С М Тираж 530 Подписное й при овете инисзров СССР Москва, Центр, пр. Серова, д. 4пографил, пр, Сапунова,тока. При этом губки расходятся и освобождают электрод, не смещая его. Г редм ет изобретения1. Электрододержатель стереотаксического аппарата, содержащий корпус и губки, отличаюиийс тем, что, с целью отсоединения введенного в мозг электрода ранее момента его надежного сцепления посредством фиксирующего состава с костями черепа, он выполнен в виде регулятора тока и электромагнита с раздвижным сердечником, состоящим из шарнирно соединенных неподвижной и подпружиненной подвижной частей с отростками, служащими губками, а регулятор тока образован транзистором, в эмиттерную цепь которого включена обмотка электромагнита, и пе.5 ременным резистором, введенным в цепь база - коллектор.2. Электрододержатель по п, 1, отличави 1 ийся тем, что, с целью облегчения отсоединения электрода и проведения стерилизации 10 при помощи открытого пламени, рабочие поверхности губок оснащены желобчатыми пластинками под электрод, выполненными из диамагнитного материала,
СмотретьЗаявка
1158231
Институт эволюционной физиологии, биохимии имени И. Сеченова
А. Войно Яеёнецкий Н. М. Лобанов
МПК / Метки
МПК: A61B 19/00
Метки: аппарата, стереотаксического, электрододержатель
