Электрододержатель для расходуемого электрода электрошлаковой установки

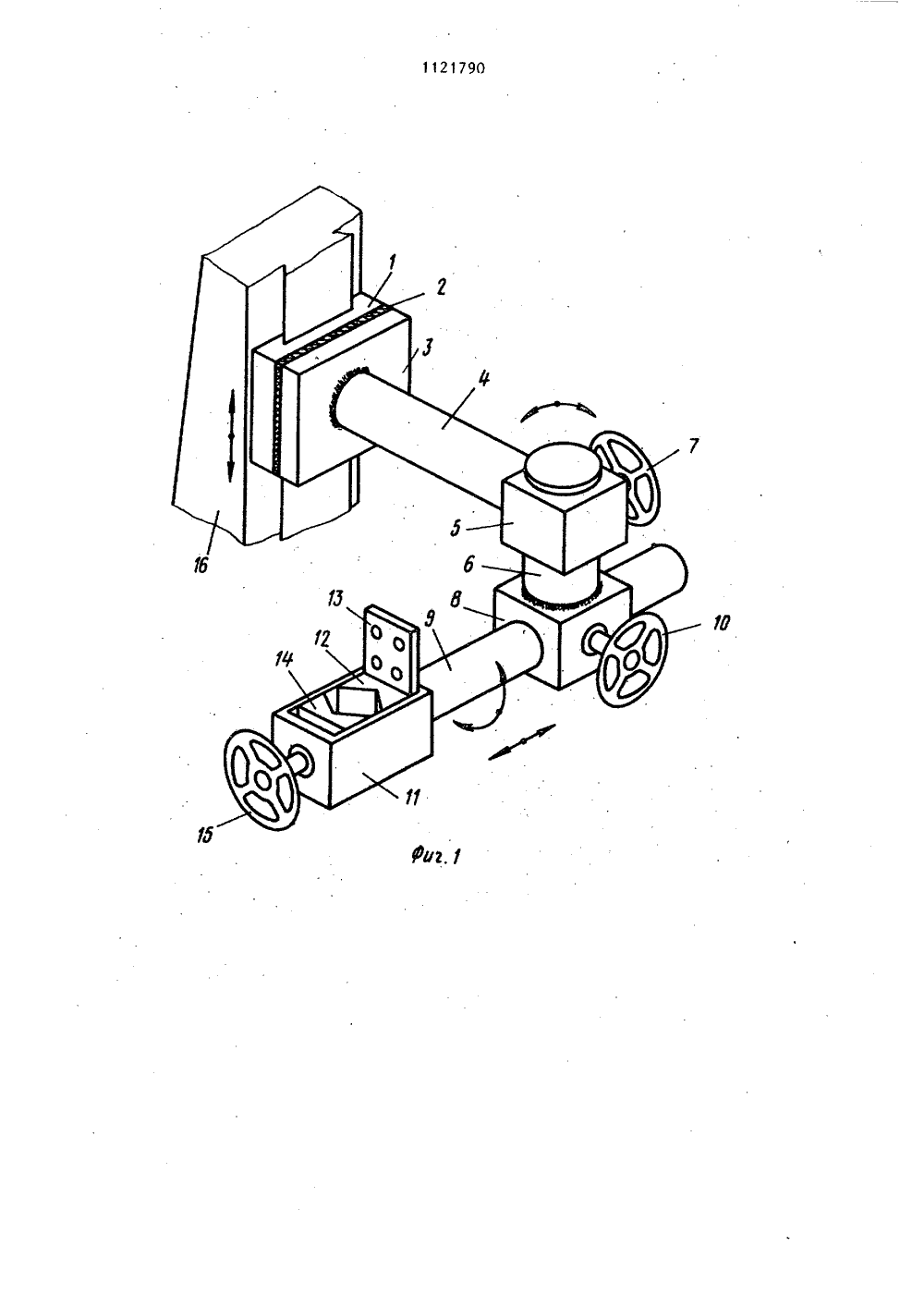

союз советсйихсоциАлистичеснихРЕСПУБЛИН а Н 05 В 7 У с ИСАНИЕ ИЗОБРЕТЕНИ и узлощ и й рения путем иор гобианвили ина и намени.В.И.ЛениГОСУДАРСТВЕННЫЯ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБ ИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Грузинский ордена Ленордена Трудового Красногополитехнический институт им на(54)(57) ЭЛЕКТРАСХОДУЕМОГО ЭЛКОВОИ УСТАНОВКустановленнуюкорпус с механи,801121790 токоподвода, о т л и ч а юя тем, что, с целью расшиункциональных воэможностей беспечения переплава электро дов пилообразнои и спиралеобразнойконфигурации, корпус выполнен изгоризонтально установленного несущего элемента, один конец которого изолированно прикреплен к каретке, а надругом конце жестко закреплена опора, в которой установлен верхнейчастью с возможностью вращения вертикальный цилиндрический стержень, книжнему концу которого жестко присоединена вторая опора, в которой горизонтально установлен стержень свозможностью перемещения вдоль ивращения вокруг горизонтальной оси,а на одном из концов этого стержняустановлен механизм зажима электрода.)вой технологии (ЭШ-технологии) получения отливок с высокими механическими свойствами, химической и структур 5ной однородностью при переплаве расходуемых электродов, и может бытьиспользовано для переплава расходуемых электродов периодической, т.е.спиралеобразной или пилообразнойформы.Известны электрододержатели, в которых расходуемые электроды удерживаются благодаря силам трения междуэлектродом и элементами электрододержателя, возникающим вследствие приложения внешних сил 1,.Недостатком данных электрододержателей является невозможность установки в них электродов пилообразнойили спиралевидной Формы,Наиболее близким к предлагаемомуявляется электрододержатель для расходуемого электрода электрошлаковойустановки содержащий каретку установУ Э25ленную подвижно на стойке, и корпусс механизмом зажима электродаи узлом токоподвода 2 .Однако конструкция известногоэлектрододержателя позволяет закреплять в нем без специальной инвентарной головки только прямолинейныеэлектроды. Электроды изогнутой, например спирале- или пилообразной,конфигурации без применения специальной инвентарной головки, закреп- З 5лять невозможно, так как поверхностиэлектроподержателя, сопрягающиеся сэлектродом, неподвижны, имеют строгоопределенную ориентацию и не могутбыть переориентированы при зажатии 40электрода изогнутой конфигурации.Цель изобретения - расширениефункциональных возможностей электрододержателя путем обеспечения пере-.плава электродов пилообразной илиспиралеобразной конфигурации.Для достижения указайной цели вэлектрододержателе для расходуемогоэлектрода электрошлаковой установки,содержащем каретку, установленную 50подвижно на стойке, и корпус с меха-"низмом зажима электрода и узлом то"коподвода, корпус выполнен из горизонтально установленного несущегоэлемента, один конец которого изолированно прикреплен к каретке, ана другом конце жестко закрепленаопора, в которой установлен верхней 790 2частью с возможностью вращения вертикальный цилиндрический стержень, к нижнему концу которого жестко присоединена вторая опора, в которой горизонтально установлен стержень с возможностью перемещения вдоль ивращения вокруг горизонтальной, оси, а на одном из концов этого стержня установлен механизм зажима электродаНа фиг, 1 показан электрододержатель, общий вид; на фиг. 2 показан пример применения электрододержателя для ЭШЛ с использованием спиралеобразного электрода; на фиг. 3 - то же, с использованием пилообразного электрода.Электрододержатель (Фиг. 1) содержит каретку 1 , закрепленный на ней через электроизолирующую прокладку 2 Фланец 3, к которому приварен один конец горизонтально установленного несущего элемента 4, к другому концу которого приварена вертикально ориентированная опора 5, в которой под углом 90 к несущему элементу 4Рпосажен с возможностью вращения вокруг своей оси верхний конец вертикально расположенного цилиндрического стержня б. Опора 5 снабжена фиксирую"; щим винтом 7 зажима, К нижнему кон цу вертикально расположенного цилиндрического стержня 6 приварена опора 8, к ней под углом 90 по отношению к вертикальному стержню б установлен с ориентацией в горизонтальной плоскости и возможностью вращения вокруг и перемещения вдоль горизонтальной оси внутри опоры 8 цилиндрический стержень 9.Фиксация положения горизонтальногостержня 9 осуществляется зажатием винта 10.На одном конце стержня 9 приваренмеханизм зажима электрода 11, включающий в себя неподвижный медный токоподводящий башмак 12 в виде призматической губки с узлом крепления токоподводящегокабеля 13 и подвижный стальной башмак 14 в виде призматической губки, перемещающейся относительно корпуса механизма зажима электрода 11 с помощью винта 15,Максимально возможный вылет горизонтально расположенного цилиндрического стержня 9, считая от крайне точки винта 15 механизма зажима электрода 11 до оси вертикально расположенного стержня 6, не превышает расстояния от этой оси до фланца 3,3 1121 что позволяет вертикальному 6 и горизонтальному 9 стержням корпуса электрододержателя совершать полный оборот вокруг вертикальной оси.Электрододержатель (фиу. 1) через каретку 1 сопряжен с колонной 16 электрошлаковой установки и приводится в движение относительно нее с помощью привода (не показан), расположенного на колонне 16.1 ОРаботу электрододержателя рассмотрим на примере использования его для ЭШЛ с использованием спиралеобразного электрода в кристаллизаторе заполнения при твердом старте процесса (фиг. 2).Каретка 1, а вместе с ней и весь электрододержатель поднимается в верхнюю часть колонны 16 так, чторассто. яние от кристаллизатора 17 до механизма зажима электрода 11 превышает высоту Н электрода 18. Винты 7 и 10находятся в зажатом состоянии. Верхний конец электрода 18 вводят между башмаками 12 и 14 механизма зажима электрода 11 (фиг. 1 и 2) и неподвижно закрепляют в нем путем вращения винта 15,Отворачивая винт 10 и освобождая горизонтально расположенный цилиндрический стержень 9 путем его вращения вокруг горизонтальной оси, добиваются такого положения, при котором ось закрепленного электрода 18 расположена строго вертикально.Далее перемещая горизонтально расположенный стержень 9 вдоль горизонтальной оси, устанавливают его в заданное положение, добиваясь, чтобы вылет стержня 9 был равен радиусу40 спирали устанавливаемого электрода 18. При этом ось электрода 18 должна оставаться в вертикальном положении. Выставленный по вертикальности и по радиусу электрод 18 фйксируют путем45 зажатия винта 10. Следующая операция - вращение выставленного электрода вокруг вертикальной оси - необходима для совмещения нижнего конца спиралеобразного электрода 18 с местополо 50 жением затравки 19 на поддоне кристал-лизатора 17. Эту операцию осуществляют путем ослабления винта 7, вращения стержня 6 с электродом 18 до совме 790 4щения его нижнего конца с затравкой 19 и фиксации его в этом положении путем зажатия винта 7.После выполнения указанных операций производится опускание электрододержателя с электродом вниз, включение электрического тока и старт процесса ЭШ-литья.Пример использования электрододержателя при ЭНЛ с использованием пилообразного электрода в кристаллизаторе заполнения при твердом старте про- . цесса показан на фиг. 3. Ориентирование механизма зажима электрода в этом случае упрощается и сводится к вращению вертикально расположенного стержня 6 в опоре 5 вокруг своей оси до тех пор, пока горизонтально расположенный цилиндрический стержень 9 не установится параллельно несущему элементу 4. Дальнейшие операции анало- . гичны описанным в предыдущем примере,Использование предлагаемого электрододержателя обеспечивает по сравнению с существующими электрододержателями следующие преимущества.Функциональные возможности предлагаемого электрододержателя значительно расширены. Он является универсальным, так как в нем можно закреплять без применения специальных инвентарных головок как пилообразные, спиралеобразные, так и прямолинейные электроды, Отказ от инвентарнойголовки позволяет значительно упростить технологию подготовки расходуемого электрода, сокращает время подготовки к ЭШ-литью, экономит металл, идущий на изготовление инвентарных головок, Кроме того, значи-тельно упрощается процесс вертикального выставления электрода, что за., труднено при использовании существующих электрододержателей, когда требуются специальные меры для точно го совпадения осей электрода и инвентарной головки в процессе их соеди-, нения.гПредлагаемый электрододержатель экономичнее известных и 1,2"1,3 раза благодаря упрощению операций подготовки эдектродов и сокращения дли тельности процесса установки электро" дов периодической конфигурации.
