Электрододержатель для сварки проводов угольным электродом

Номер патента: 137210

Автор: Пузанов

ZIP архив

Текст

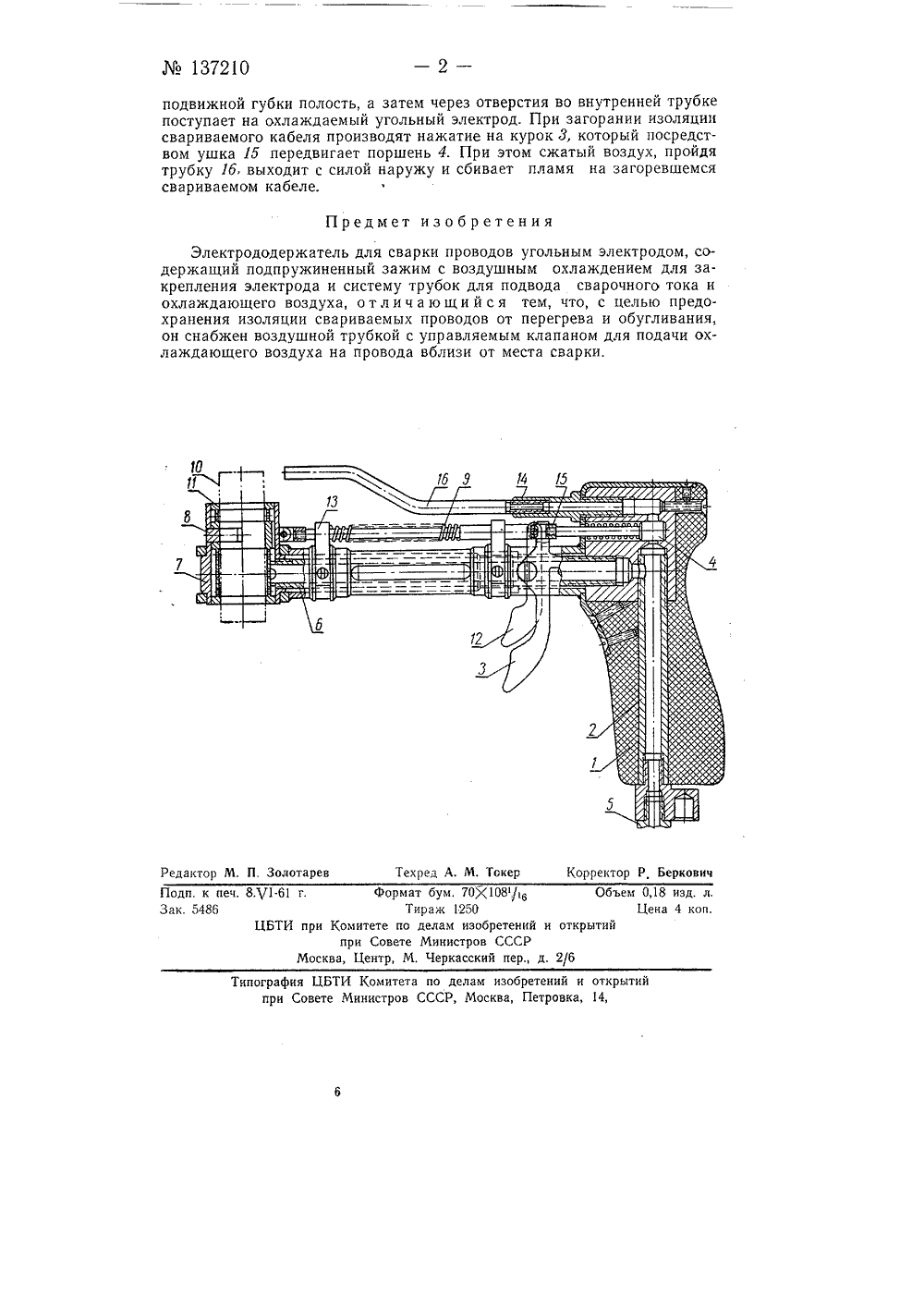

Класс 2111, 301 з137210сссв 0 Г 1 ИСАНИЕ ИЗОБРЕТЕНИЙ.К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа98П. А. Пузанов ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ СВАРКИ ПРОВОДОВУГОЛЬНЫМ ЭЛЕКТРОДОМ Заявлено 12 сентября 1960 г, за678755/24 в Комитет по делам изобретений иоткрытий при Совете Министров СССРОпубликовано в Бюллетене изобретений7 за 1961 г.Известны электрододержатели для сварки проводов угольным электродом, содержащие подпружиненный зажим для закрепления электрода и систему трубок для подвода сварочного тока и охлаждающего воз. духа.Они обладают тем недостатком, что изоляция свариваемых проводов претерпевает перегрев и обугливание.Электрододержатель, выполненный согласно изобретению, снабжен воздушной трубкой с управляемым клапаном для подачи охлаждающего воздуха. На чертеже изображен электрододержатель в разрезе, В текстолитовой рукоятке 1 вмонтирована воздухопроводная трубка 2 с управляемым от курка 3 клапаном, выполненным в виде подпружиненного поршня 4 и предназначенным для подачи охлаждающего воздуха на провода вблизи от места сварки.Перед началом работы к штуцеру 5 подсоединяют кабель от трансформатора, а токопроводящую трубку б ввинчивают в неподвижную губку электрододержателя 7,Надежный контакт с угольным электродом создается за счет того, что подвижная губка 8 вместе с прижимом, под действием пружины 9 плотно прижимает угольный электрод 10 к неподвижной губке П электрододержателя.Замена угольного электрода осуществляется нажатием на курок 12. Г 1 ри этом стойка 13 отходит назад, а подвижная губка 8 вместе с прижимом подается вперед, освобождая электрод. Через трубку 14 подается воздух в систему для сбивания пламени при загорании изоляции свариваемого кабеля. Сжатый воздух через штуцер 5 и трубку 2 поступает в трубку б, а затем по ней в неподвижную губку.Неподвижная губка состоит из двух частей: наружной и внутренней трубок, при этом последняя имеет буртики, на которые плотно напрессована наружная трубка. Воздух поступает в образовавшуюся внутри не137210 подвижной губки полость, а затем через отверстия во внутренней трубке поступает на охлаждаемый угольный электрод. При загорании изоляции свариваемого кабеля производят нажатие на курок 3, который посредством ушка 15 передвигает поршень 4. При этом сжатый воздух, пройдя трубку 16, выходит с силой наружу и сбивает пламя на загоревшемся свариваемом кабеле. Предмет изобретения дактор М, П. Золотарев Техред А. М. Ток ктор Р, Беркови Формат бум, 70 Х 108/вТираж 1250митете по делам изобретений и ори Совете Министров СССРЦентр, М, Черкасский пер д. 2 одп. к печ. 8.71-61 г.к. 5486ЦБТИ пр ем 0,18 изд. л. Цена 4 кон. рытии скв Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14, Электрододержатель для сварки проводов угольным электродом, содержащий подпружиненный зажим с воздушным охлаждением для закрепления электрода и систему трубок для подвода сварочного тока и охлаждающего воздуха, о т л и ч а ю щ и й с я тем, что, с целью предохранения изоляции свариваемых проводов от перегрева и обугливания, он снабжен воздушной трубкой с управляемым клапаном для подачи охлаждающего воздуха на провода вблизи от места сварки.

Смотреть

Заявка

678755, 12.09.1960

Пузанов П. А

МПК / Метки

МПК: B21F 15/08, B23K 9/28

Метки: проводов, сварки, угольным, электрододержатель, электродом

Опубликовано: 01.01.1961
