Формирователь импульсов

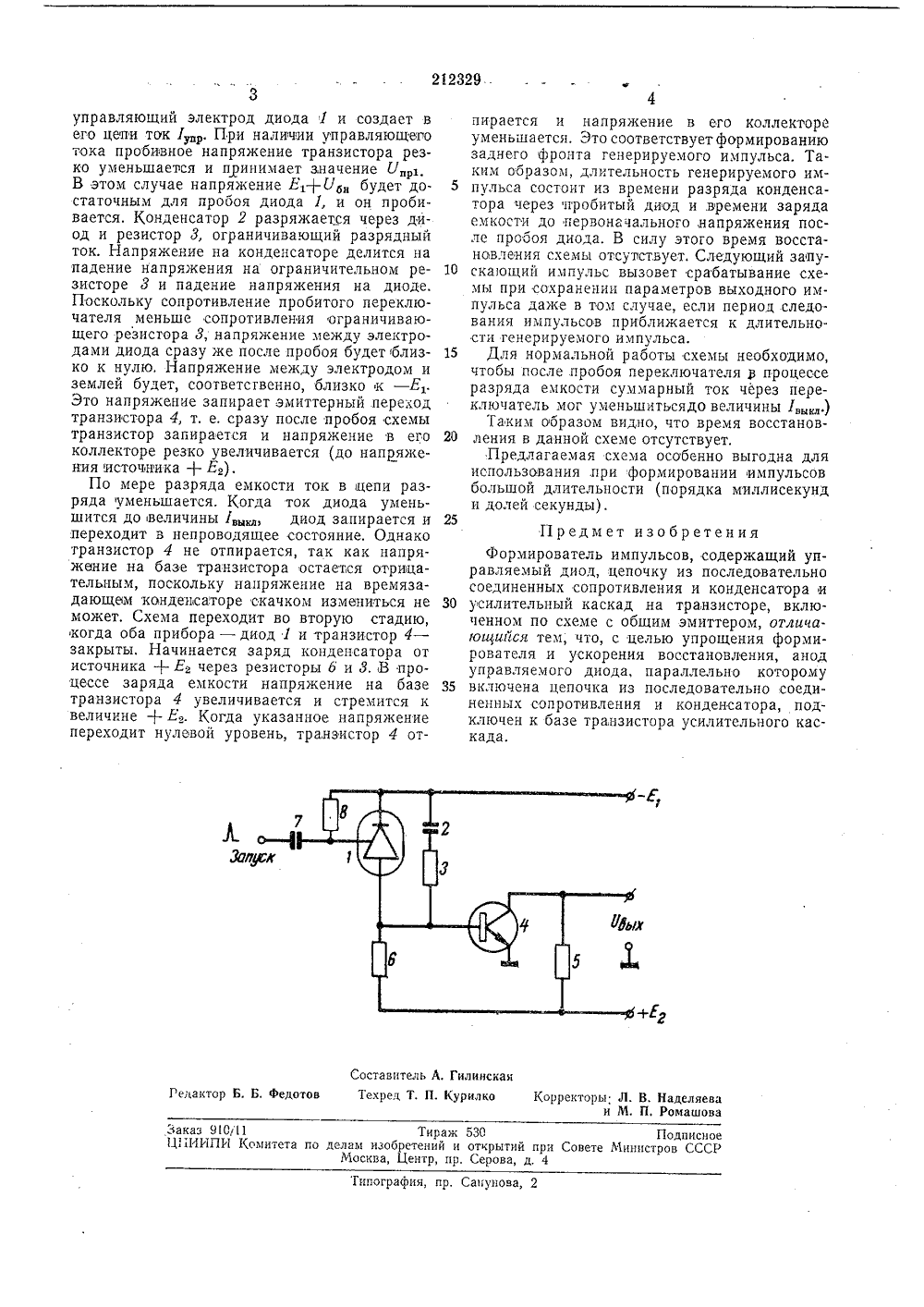

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаэ Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 30 Х.1966 ( 108235/26-9с присоединением заявкиат, 36/ МПК Н 03 Комитет по цепам изобретений и открытий при Совете Министров СССР(088.8) Опубликовано 29.11.1968. БюллетеньДата опубликования описания 12 Х.1968 Авторыизобретения Ю, Н, Ерофеев нко явитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Известные формирователи импульсов с исключением практически до нуля времени восстановления содержат несколько покаскадно включенных одновибрагоров, что значительно усложняет устройства,Описываемый формирователь на управляемом диоде и транзисторе отличается тем, что анод управляемого диода, параллельно которому включена цепочка из последовательно соединенных сопротивления и конденсатора, подключен к базе транзистора, работающего в режиме ключевого усилительного каскада. Это позволяет сократить практически до нуля время восстановления формирователя импульсов без усложнения его схемы.Принципиальная схема формирователя показана на чертеже.Управляемый р-и-р-и-диод 1 своим катодом соединен с клеммой минус источника питания Еь Цепочка, состоящая из времязадающей емкости 2 и последовательно соединенного с ней ограничительного резистора 3, включена параллельно диоду 1. Выходной транзистор 4 включен по схеме с общим эмиттером, который соединен с корпусом устройства. Коллекторный и базовый резисторы о и б этого каскада подключены к клемме плюс второго источника питания Е,. База транзистора, кроме того, соединена с анодом управляемого диода. Запускающий импульс через запускающую цепочку, состоящую из емкости 7 и резистора 8, подается на управляющий электрод диода 1. Выходной импульс формирователя снимается с коллектора транзистора 4,Работает схема следующим образом.,После включения источников питания эмиттерный переход транзистора 4 смещен в прямом направлении. В цепи его базы течет ток, а напряжение между базой и эмиттером рав- Ы но +с 1 о. Коллекторная нагрузка транзистора (резистор 5) выбрана таким образом, что обеспечивается насыщение транзистора. Времязадающая емкость 2, включенная между клеммой минус источника Е, и базой тран зистора, заряжена до напряжения Сс 0 =Е++Ус. Это же напряжение включено между электродами управляемого диода 1. Управляющий электрод диода 1 через резистор 8 соединен с катодом, т. е. управляющее,напряже ние (а следовательно, и управляющий ток) вцепи этого электрода отсутствует. При управляющем токе, равном нулю, пробивное напряжение диода значительно превышает напряжение на емкости 2. Ввиду этого диод при напряжении Ьс 0 прооиться не может и находится в непроводящем состоянии. Напряжение та выходе схемы (в коллекторе насыщенного транзистора 4) близко к нулю.Запускающий импульс положительной по- ЗО лярности через конденсатор 7 поступает на.1,11 ИИПИ Комитета по делам изобретений и открытийМосква, Центр, пр. Серова,Подписное при Совете Министров СССР 4биография, пр, Сапунова, 2 управляющий электрод диода 1 и создает в его цепи ток 1,р, При наличии управляющего тока пробивное напряжение транзистора резко уменьшается и принимает значение Урт, В этом случае напряжение Е,+Уби будет достаточным для пробоя диода 1, и он пробивается. Конденсатор 2 разряжается через диод и резистор 3, ограничивающий разрядный ток. Напряжение на конденсаторе делится на падение напряжения на ограничительном резисторе 3 и падение напряжения на диоде. Поскольку сопротивление пробитого переключателя меньше сопротивления ограничивающего резистора 8, напряжение между электродами диода сразу же после пробоя будет близко к нулю. Напряжение между электродом и землей будет, соответственно, близко к - Е,. Это напряжение запирает эмиттерный переход транзистора 4, т, е, сразу после пробоя схемы транзистор запирается и напряжение в его коллекторе резко увеличивается (до напряжения источника + Ев).По мере разряда емкости ток в цепи разряда уменьшается. Когда ток диода уменьшится до величины 1 диод запирается и переходит в непроводящее состояние. Однако транзистор 4 не отпирается, так как напряжение на базе транзистора остается отрицательным, поскольку напряжение на времязадающем конденсаторе скачком измениться не может. Схема переходит во вторую стадию, когда оба прибора - диод 1 и транзистор 4 - закрыты, Начинается заряд конденсатора от источника + Е, через резисторы б и 3. В процессе заряда емкости напряжение на базе транзистора 4 увеличивается и стремится к величине + Е Когда указанное напряжение переходит нулевой уровень, транзистор 4 отпирается и напряжение в его коллектореуменьшается. Это соответствует формированиюзаднего фронта генерируемого импульса. Таким образом, длительность генерируемого им 5 пульса состоит из времени разряда конденсатора через пробитый диод и,времени зарядаемкости до пероачалного напряжения после пробоя диода. В силу этого время восстановления схемы отсутствует. Следующий запу 10 скающий импульс вызовет срабатывание схемы при сохранении параметров выходного импульса даже в том случае, если период следования импульсов приближается к длительности генерируемого импульса,15 Для нормальной работы схемы необходимо,чтобы после .пробоя переключателя р процессеразряда емкости суммарный ток через переключатель мог уменьшитьсядо величины 1.)Таким образом видно, что время восстанов 20 ления в данной схеме отсутствует.Предлагаемая схема особенно выгодна дляиспользования лри формировании импульсовбольшой длительности (порядка миллисекунди долей секунды).25Предмет изобретенияФормирователь импульсов, содержащий управляемый диод, цепочку из последовательносоединенных сопротивления и конденсатора и30 усилительный каскад на транзисторе, включенном по схеме с общим эмиттером, отличаюииАся тем, что, с целью упрощения формирователя и ускорения восстановления, анодуправляемого диода, параллельно которому35 включена цепочка из последовательно соединенных сопротивления и конденсатора, подключен к базе транзистора усилительного каскада.
