Устройство для измерения, регулирования и сигнализации технологических параметров

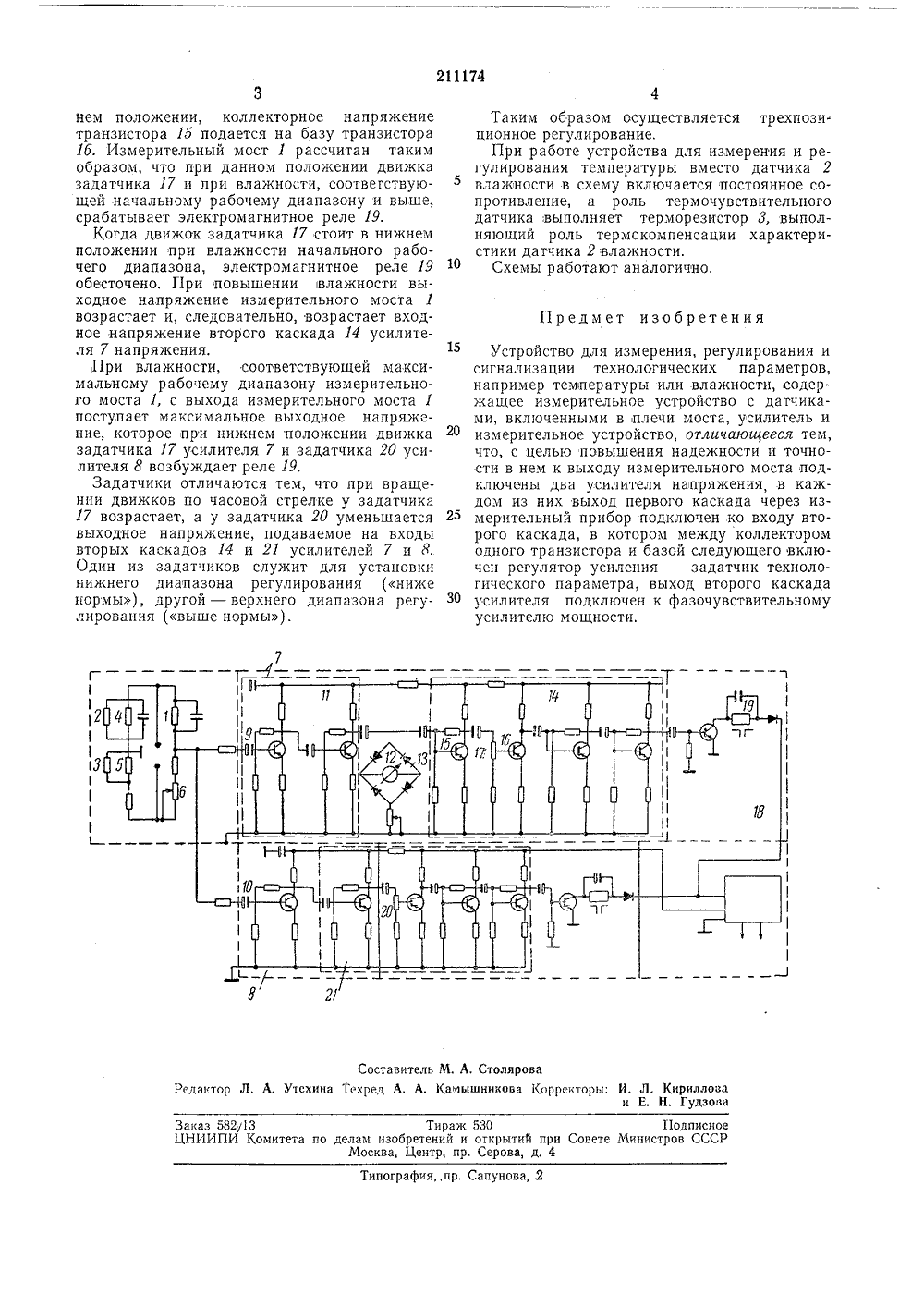

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 И 174 Союз Советских Социалистических Респуолик(088,8) Комитат по делам изобретений и открытий при Совете Министров СССРАвторизобретения ф. А. Мацакян Специальное конструкторское бюро ПромприборЗаявитель УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ, РЕГУЛИРОВАНИЯ И СИГНАЛИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВИзвестно устройство для измерения, регулирования и сигнализации технологических параметров, например температуры или влажности, содержащее измерительное устройствос датчиками, включенными в плечи моста, усилитель и исполнительное устройство.Предложенное устройство отличается тем,что для повышения надежности и точности внем к выходу измерительного моста подключены два усилителя напряжения, в каждомиз них выход первого каскада через измерительный прибор подключен ко входу второго.каскада, в котором между коллектором одного транзистора и базой следующего включенрегулятор усиления - задатчик технологического параметра, а выход второго каскадаусилителя подключен к фазочувствительномуусилителю мощности.На чертеже приведена лринципиальнаяэлектрическая схема устройства.Измерительное устройство представляет собой четырехплечий мост 1 переменного тока слинейным выходным напряжением. Кромедатчика 2 чувствительного элемента, в другом плече моста 1 имеется терморезистор 3для расширения температурного рабочего диапазона датчика 2,Датчик 2 влажности представляет собойдва электрода, на которые намотана стеклонить, пропитанная в растворе 1.1 С 1 (влагочувствительная пленка) . Сопротивления 4 и 5служат для сглаживания характеристики дачика 2 и терморезистора 3. Сопротивлениебподстроечное и служит для установки началного выходного напряжения рабочего дианзона,Сигнал с выхода измерительного устройства подается на входы усилителей 7 и 8 напряжения через конденсаторы 9 и 10 и усиливается в первом каскаде 11 линейного усилителя 7 напряжения. С выхода первого каскада11 усилителя 7 напряжения сигнал подаетсяна стрелочный измерительный прибор 12,включенный в диагональ моста 18, выполненного на полупроводниковых диодах,Сигнал с первого каскада 11 усилителя 7напряжения подается на вход второго каскада14 усилителя 7 напряжения, Во втором каскаде 14 усилителя 7 напряжения между коллектором одного транзистора 15 и базой следующего транзистора 1 б включен регуляторусиления который выполняет роль задатчика 17 технологического параметра. Сигналпосле второго каскада 14 усилителя 7 усиливается фазочувстивительным усилителем 18мощности, в коллекторной цепи котороговключено электромагнитное реле 19.Усилители напряжения 7 и 8 выполненыаналогично.30 Когда движок задатчика 17 стоит в верх211174 Предмет изобретения гг31 Составитель М. А. Столярова ехина Техред А. А. Камышникова Корректоры: И иРедакто Кириллова Гудзона Заказ 582/13 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 графияпр. Сапунова, 2 нем положении, коллекторное напряжениетранзистора 1 б подается на базу транзистора1 б. Измерительный мост 1 рассчитан такимобразом, что при данном положении движказадатчика 17 и при влажности, соотвегствующей начальному рабочему диапазону и выше,срабатывает электромагнитное реле 19,Когда движок задатчика 17 стоит в нижнемположении при влажности начального рабочего диапазона, электромагнитное реле 19обвсточено. Г 1 ри повышении влажности выходное напряжение измерительного моста 1возрастает и, следовательно, возрастает входное напряжение второго каскада 14 усилителя 7 напряжения.15,При влажности, соответствующей максимальному рабочему диапазону измерительного моста 1, с выхода измерительного моста 1поступает максимальное выходное напряжение, которое при нижнем положении движказадатчика 17 усилителя 7 и задатчика 20 усилителя 8 возбуждает реле 19.Задатчики отличаются тем, что при вращении движков по часовой стрелке у задатчика17 возрастает, а у задатчика 20 уменьшается 25выходное напряжение, подаваемое на входывторых каскадов 14 и 21 усилителей 7 и Я.Один из задатчиков служит для установкинижнего диапазона регулирования (ниженормы), другой - верхнего диапазона регулирования (выше нормы). Таким образом осуществляется трехпози. ционное регулирование.При работе устройства для измерения и регулирования температуры вместо датчика 2 влажности в схему включается постоянное сопротивление, а роль термочувствительного датчика, выполняет терморезистор 8, выполняющий роль термокомпенсации характеристики датчика 2 влажности.Схемы работают аналогично. Устройство для измерения, регулирования и сигнализации технологических параметров, например температуры или влажности, содержащее измерительное устройство с датчиками, включенными в плечи моста, усилитель и измерительное устройство, отличающееся тем, что, с целью повышения надежности и точности в нем к выходу измерительного моста подключены два усилителя напряжения в каждом из них выход первого каскада через измерительный прибор подключен ко входу второго каскада, в котором между коллектором одного транзистора и базой следующего включен регулятор усиления - задатчик технологического параметра, выход второго каскада усилителя подключен к фазочувствительному усилителю мощности.
