Номер патента: 1543571

Опубликовано: 15.02.1990

Авторы: Войнарская, Пакачимас, Чюплинскас

МПК: H04N 17/00

Метки: магнитной, отклоняющей, параметров, системы, электронно-оптических

...с блока 25 управления подключает выход усилителя 3 мощности через конденсатор 5 к строчным катушкам 7, а при приходе второгоуправляющего сигнала (фиг. За) с блока.25 управления через конденсатор6 - к кадровым катушкам 8При этомпоочередно на строчные, а потом накадровые катушки 7 и 8 подается переменное синусоидальное испытательное напряжение частотой 16 кГц, чтобы вцепи строчных и кадровых катушек 7 и8 имел место резонанс. ЭДС, наводимые строчным и кадровым отклоняющими полями соответственно на обмотках 11 и 12 магнитоиндукционного датчика 10, подаются черезвторой коммутатор 13, управляемый блоком 25 управления, на регулятор 2 тока, где они управляют величиной напряжения возбуждения, поступающегос задающего генератора 1 на усилитель3...

Номер патента: 1518923

Опубликовано: 30.10.1989

Авторы: Галванаускас, Пакачимас, Чюплинскас

МПК: H04N 17/00

Метки: отклоняющих, параметров, систем, электромагнитных

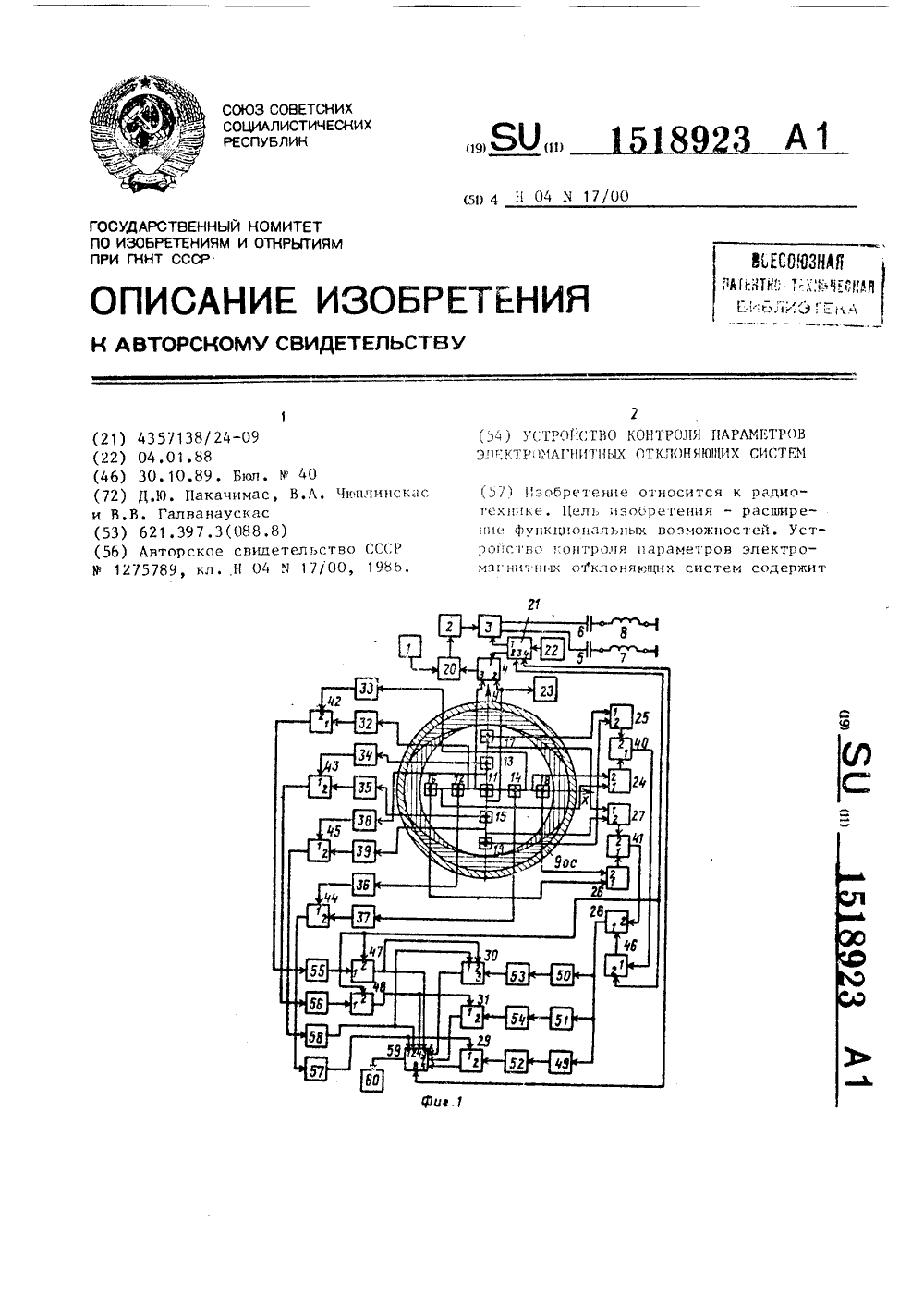

...была бы всегда постоянной заданной величины, что соответствует постоянному расстоянию отклонения луча от центра до заданной точки на экране кинескопа и является непременным условием при проведении ,измерений ЭОП. На входы сумматоров 24 и 25 посту пают напряжения, созданные строчным отклоняющим полем в горизонтальных обмотках датчиков 16 - 19. На входы сумматоров 26 и 27 поступают напряжения, созданные кадровым отклоняющим олем в вертикальных обмотках датчиков 16-19, На входы вычитателя 40 поступают напряжения с сумматоров 24 и 25, а на входь вычитателя 41 поступает напряжения с сумматоров 26 и 27. 40 Раэностное напряжение на выходе вычитателя 40 соответствующее астигматиэму строчных катушек 7, поступает на блок 46 задержки, где...

Номер патента: 1275789

Опубликовано: 07.12.1986

Авторы: Пакачимас, Чюплинскас

МПК: H04N 17/00

Метки: магнитных, отклоняющих, параметров, систем, электронно-оптических

...магнитные линии будут пересекать плоскость вертикальных обмоток датчиков 12-20 под углом 90 а ЭДС, наводимая в вертикальных обЗО мотках этих датчиков, будет максимальной. ЭДС, наводимая строчным и кадровым отклоняющими полями на соответствующих обмотках датчика 12, подается через второй коммутатор 5, уп- З 5 равляемый блоком 21 управления, на регулятор 2 тока, где она управляет величиной напряжения возбуждения, поступающего с задающего генератора 1 на усилитель 3 мощности. Тем самым, ЭДС на обмотках датчика 12 всегда поддерживается постоянной.На входы сумматоров 24 и 25 поступает напряжение, созданное отклоняющим полем в горизонтальных обмот- ф ках датчиков 13-16, На входы сумматоров 26 и 27 поступает напряжение,созданное...
