Способ изготовления резиновых смесей на основе карбоксилсодержащих каучуков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 211072
Авторы: Баденков, Бухмит, Ерофеева, Коткбв, Орловский, Сахновский, Скородумова, Фельдштейн
Текст

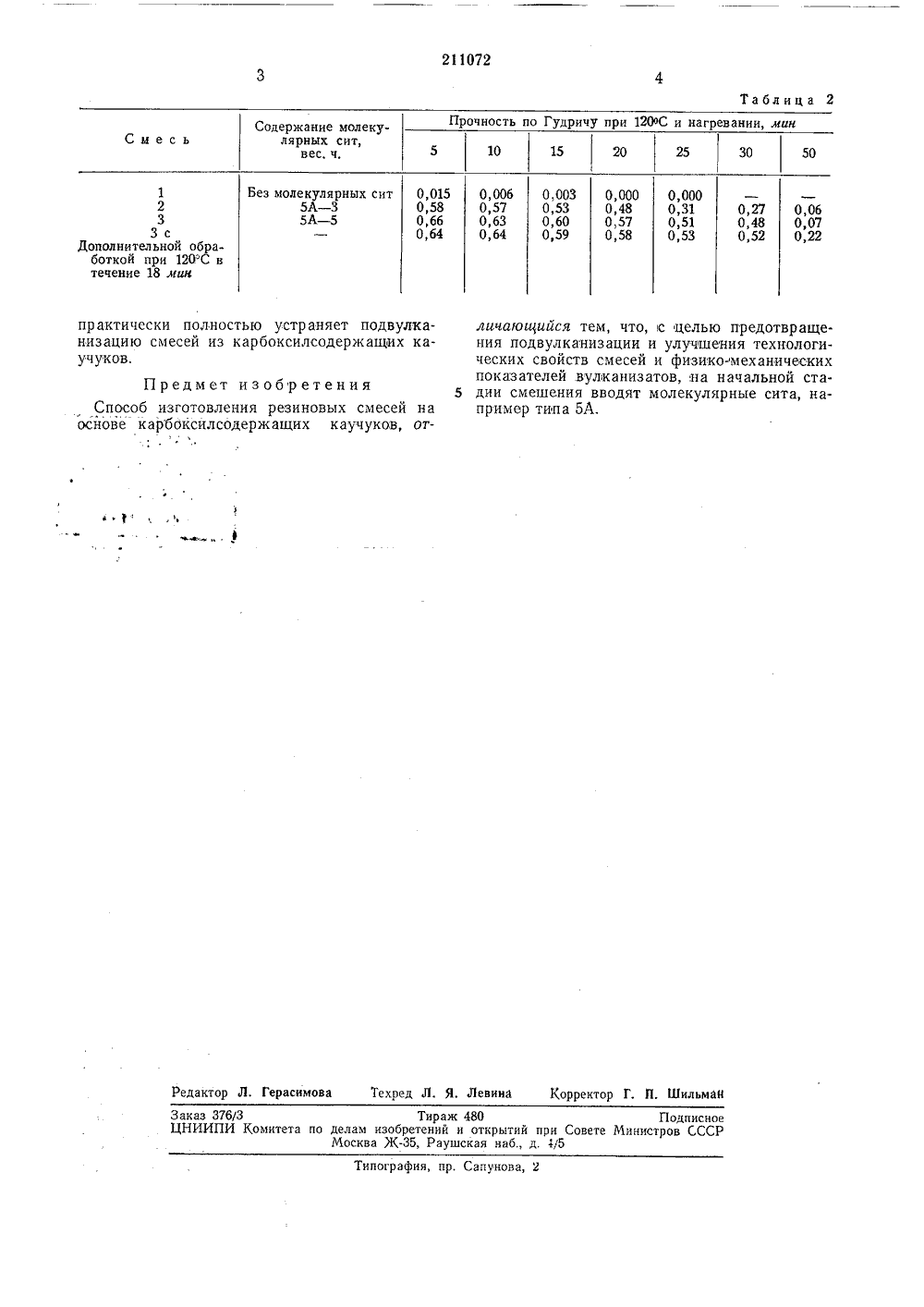

2 И 072 ОП ИСАЙИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сотов Советокиз оцналиотичеоки вРвопублик Зависимое от авт. свидетельствавлено 29.111.1962 ( 771371/23-4) л. 39 Ь, 5/07 МПК С 08 с 1УДК 678,045(088.8) риоритетпубликовано 07,Х.1969. Бюллетень3 ата опубликования описания 3,111.1970 нтет по дела изобретении и открыт при Совете Министров СССР";, ЯВКАМ41 т щигИВЛИОТЕКА Авторы зобретения а, В, И. КотковСкоРодУмоват г Баденков, Т. Н. Бухмит, Ю, И. Е Н, Орловский, Н. Л, Сахновскийи М, С. фельдштей оф аявите СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗИНОВЫХ СМЕСЕИНА ОСНОВЕ КАРБОКСИЛСОДЕРЖАЩИХ КАУЧУКО блица ержание для смесеи, вес. ч,Составные час 00 0 1слот 45 4 15 смесиодят в а 2 мин ктериа платх сит, астольне прии обраых сит л с присоединением заявкиИзвестные синтетические карбоксилсодержащие каучуки, обладающие рядом ценных технических свойств, до сего времени не находят промышленного применения из-за преждевременной их вулканизации при изготовлении и технологической обработке резиновых смесей.Для нормальной технологической обработки и последующей вулканизации смесей из карбоксилсодержащих каучуков различными окислами металлов необходимо, чтобы содержание влаги в этих смесях находилось в определенном и очень узком интервале, так как ее избыток вызывает резкую подвулканизацию смесей, а недостаток - существенно снижает скорость вулканизации и ухудшает физико. механические свойства получаемых вулканизатов. Предлагаемый способ основан бсти молекулярных сит, напримерторые вводят на начальной стаактивно адсорбировать влагуных и частично десорбироватьшенных температурах, тем самьнеобходимое регулирование содги в смесях на различных стадлогической обработки,При изготовлении резиновых смесей берутс едующие компоненты (см. табл. 1). Карбоксилсодеркаучук СКДСераТиурам Окись цинка Окись магния Стеариновая к НП Парафин Канифоль Сажа ПММолекулярно лепа 5 А Смесь готовят в лабораторном резин теле при 120 С. Молекулярные сита в начале смешения, а окислы металлов з до его окончания.В табл. 2 представлены данные, хар зующие влияние молекулярных сит н стико-эластические свойства смесей.Смесь, не содержащая молекулярн уже по выходе из резиносмесителя н ко подвулканизована, что соверщенно годна для дальнейшей технологическо ботки. Применение же молекулярн211072 Таблица 2 Содержание молекулярных сит,вес. ч, Прочность по Гудричу при 1200 С и нагревании, мин Смесь 10 15 20 30 50 Без молекулярных сит5 А - 35 А - 5 0,0150,580,660,64 0,06 0,07 0,22 0,27 0,48 0,52 личающийся тем, что, с целью предотвращения подвулканизации и улучшения технологических свойств смесей и физико-механических показателей вулканизатов, на начальной ста дии смешения вводят молекулярные сита, например типа 5 А. практически полностью устраняет подвулканизацию смесей из карбоксилсодержащих каучуков,Предмет изобретенияСпособ изготовления резиновых смесей на осйове карбоксилсодержащих каучуков, отТехред Л. Я, Левина Корректор Г. П. Шильман Редактор Л. Герасимова Заказ 376/3 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. /5 Типография, пр. Сапунова, 2 12 33 с Дополнительной обработкой при 120 С в течение 18 мин 0,0060,570,630,64 0,0030,530,600,59 0,0000,480,570,58 0,0000,3101510,53
СмотретьЗаявка
771371
Ф. Баденков, Т. Н. Бухмит, Ю. И. Ерофеева, В. И. Коткбв, Н. Орловский, Н. Л. Сахновский, В. Скородумова, М. С. Фельдштейн
МПК / Метки
МПК: C08K 3/00, C08L 13/00
Метки: карбоксилсодержащих, каучуков, основе, резиновых, смесей
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-211072-sposob-izgotovleniya-rezinovykh-smesejj-na-osnove-karboksilsoderzhashhikh-kauchukov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления резиновых смесей на основе карбоксилсодержащих каучуков</a>
Способ крепления резины из смеси на основе этилен пропиленового каучука
Номер патента: 698991
Опубликовано: 25.11.1979
Авторы: Барынин, Кручинина, Кульков, Орлов
МПК: C08L 23/16
Метки: каучука, крепления, основе, пропиленового, резины, смеси, этилен
...51-2110 или 51-210 наносят клей на основе полихлорбу 1 адиена и гриизоцианаттрифенилметана (клей 51-К) ваоя с выдержкой после нанесения каждого слоя по 30 мин при температуре помещения. Склеивас. мле поверхности приводят в контак и осуществляют вулканизацив в прессе при 150+: +5 С в течение часа.Пр и ме р 1. Опескоструеннув стальную ар. матуру покрывают клеем ВК, помегцаюю во термостат и выдерживают при 60 С в 1 ечс 1 пе,"г" Ку у Г3, .:698991 4часа. Одновременно на поверхность.резины:иэ рильного каучука, используют клей ВК.13,смеси марки 51.2110 нанбсят 2 слоя клея 51- Пример 4. Аналогично методике приме.Кс выдержкой после нанесения каждого ра 1, но в качестве клея на основе фенол-нит.слоя по 30 мин, Затем на поверхность метал рильного...
Способ вулканизации резиновых смесей из фторопренового и нитрильных каучуков
Номер патента: 134015
Опубликовано: 01.01.1960
Автор: Карцев
МПК: C08K 5/31, C08K 5/40, C08L 9/02
Метки: вулканизации, каучуков, нитрильных, резиновых, смесей, фторопренового
...ример 1 Смесьпй катя 10 кан.делокислота,0 5.(1 производигся в пресс и течение 60 ии 00 сия при 151 . Вулканизация смри 143, а смеси2 фторопреновОкись цинкаСакка газоваВазелиновоеСтеариноваяСераТиурамАльт акс месьвес. я. 100.0 5,0 50,0 5,0 2 0есей из фторопрео в качестве вулак порознь, так и па лифенилгуанисобу, выдержива- продолжительного134015 Тепловое старение вулканизатов 150 139 Температура М 22М Смесь Продолжительность старения, сутки Прочность на разрыв,кг/с.и 2 Относительное удлинение, % Остаточное удлинение,%3 1 114 152 177 790 615 227 122 455 340 Вулкан изат хруп. кий 130 вулкаиизат хрупкий 1 2 25 Пример 2 Смесь3 Смесь4 врс. ч.100,0 вес, ч,100,0 СКН - 26Окись пинкаСажа газовая кан. 5,0 5,0 45 О 45,0 1,5 Сера 0.8 Каптакс...
Резиновая смесь на основе бутадиеннитрильного каучука
Номер патента: 482466
Опубликовано: 30.08.1975
Авторы: Гридунов, Кузнецов, Кучевский, Тарасевич, Унковский, Федоров
МПК: C08C 11/40
Метки: бутадиеннитрильного, каучука, основе, резиновая, смесь
...100 100 100 100 НК 0,7 5,0 0,5 3,0 Каптакс 5,0 0,5 3,0 0,8 5,0 0,5 З,О 1,0 5,0 0,5 3,0 0,6 СКН СКН СКН Каптакс Тетраметилендиэтилендиамин Стеариноваякислота Окись цинка СераСажа ДГОптимальное время вулканизации, мин,Время до начала структурирования, мин,Условное напряжение при300 % удлинения, кгс/смПредел прочности при разрыве, кгс/смфОтносительное удлинение, %Остаточное удлинение, %Максимум набухания в й-ксилоле, %Остаточная деформация при30% сжатия, % (3 суток,100 С)Коэффициент теплового старения (72 часа, 100 С посопротивлению разрыву)Коэффициент температуростойкости (100 С по сопротивлению разрыву) Окись цинкаСтеариновая кислотаСераТетраметилендиэтилендиамин Содержание ингредиентов в резиновых смесях, вес, ч,Содержание...
Способ стабилизации резиновых смесей из силоксановых каучуков
Номер патента: 633877
Опубликовано: 25.11.1978
Авторы: Галил-Оглы, Новиков, Нудельман, Санкина, Чебышева
МПК: C08K 5/5419, C08L 83/07
Метки: каучуков, резиновых, силоксановых, смесей, стабилизации
...термостабилиэаторов. Одновременно повышается сопротивление резин разрыву и раздиру, снижаются остаточные деформации сжатия при высоких температурах и увеличивается эластичность резин.633877 5 обавка,вес.ч. изатор, вес.ч. Диэтилдиметоксисилан Диэтилдиметоксисилан Нет 10 Нет Метилфенилдиметоксисилан 5 Метилфенилдиметоксисилан 10 Метилфенилдиметоксисилан 10 Нет Нет Редоксайд 5 Т 0 5Метилфенилдиметоксисилан 10 Печная сажа 0,5 ПСНет 45 Таблица 2 49 430 67 43 60 510 88 44 490 10 56 84 34 36 570 10 86 43 36 616 10 91 34 39 520 83 88 210 Алкоксисиланы представляют собой прозрачные бесцветные жидкости со слабым запахом, хорошо сохраняющиеся в герметичной упаковке.На приведенных примерах показано применение алкоксисиланов в качестве...
Вулканизуемая резиновая смесь на основе полибутадиенового и бутадиен-нитрильного каучуков
Номер патента: 1016326
Опубликовано: 07.05.1983
МПК: C08L 9/00
Метки: бутадиен-нитрильного, вулканизуемая, каучуков, основе, полибутадиенового, резиновая, смесь
...не увеличивает скорость вулканиэации,Наиболее близкой по техническойсущности и достигаемому эффекту является вулканизуемая резиновая смесьна основе полибутадиенового или бутадиеннитрильных каучуков, включающая30в качестве активатора вулканиэацииактивную окись цинка 31,Резиновые смеси обладают высокойскоростью вулканизации, однако соспротивление раздиру резин недоста- -точно высоко.Цель изобретения - повышение сопротивления раэдиру резин при сохранении высокой скорости вулканизациирезиновых смесей. 40Поставленная цель достигается тем,что вулканизуемая резиновая смесьна основе полибутадиенового или бутадиеннитрильного каучуков, включающая активатор вулканизации, в качестве активатора вулканизации содержит ангидрид бис-малеинового...
Предыдущий патент: Станок для сборки автопокрышек
Следующий патент: Способ получения резиновых смесей
Случайный патент: Способ заполнения тепловой трубы теплоносителем
