Рефлексометр

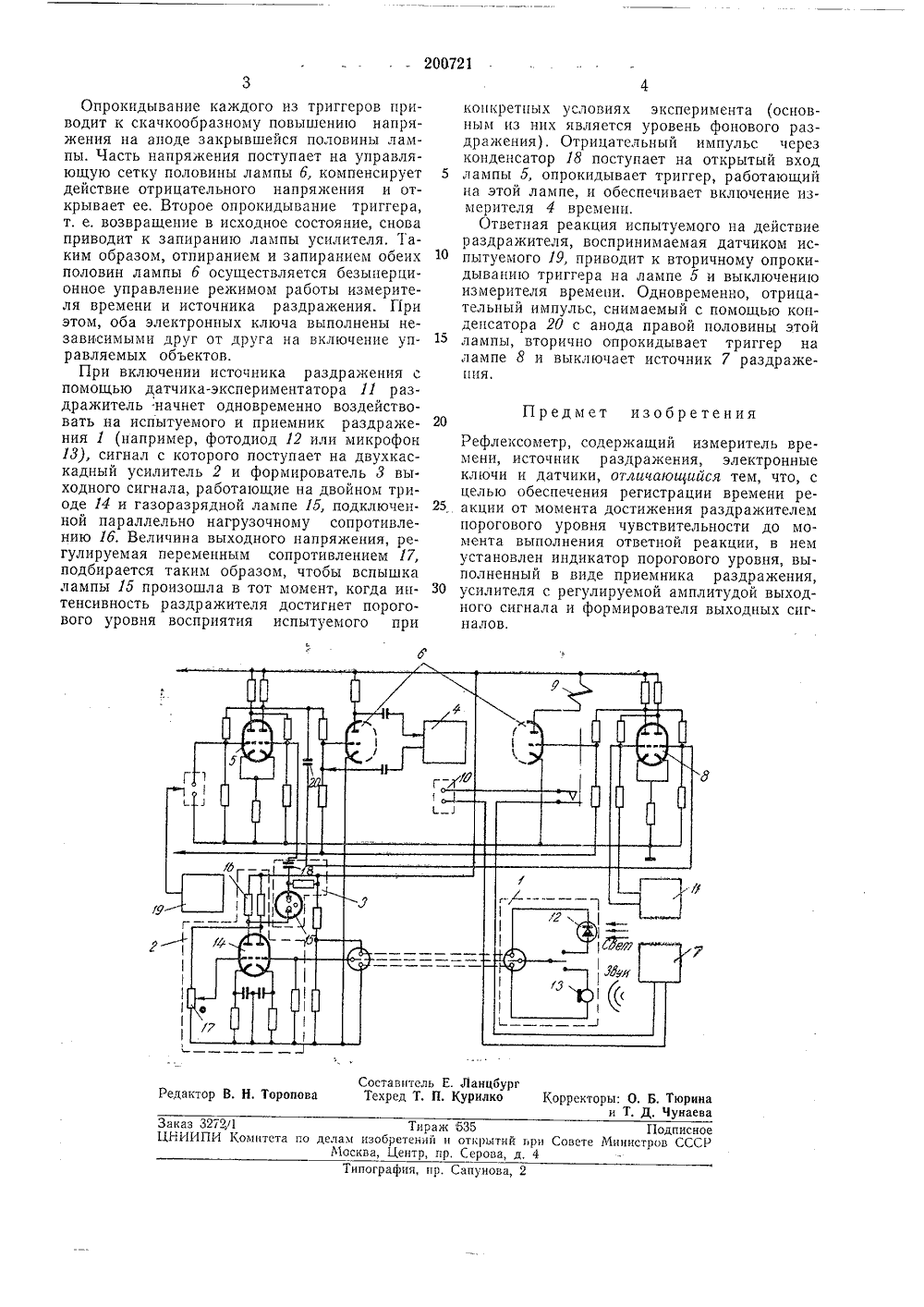

Союз Советских .Социалистических Республик Зависимое от авт. свидетельствал. 30 а, 4/О.Ч.1966 ( 107844431-1 аявлено исоединением заявкиМПК А 61 Ь Комитет оо делам обретеиий и открытииоритет убликовано 15.Ч 111,196 ДК 615.471:612,81-08- (088.8) ллстень1725.Х;-ЫЫ ри Совете МикисСССР ликования описан ата Авторизобретени Клевц Заявител ЕФЛЕКСОМЕТР 2 жащие изздражения,ного инмомент ражительс, дов емени В исходном состоя я половина лампь ловины открыты; перты, вследствие напряжения, дейс щпх сетках,нии левая т 8 заперт обе полов внешнего твую щего ампа 5 и пра, а другие их ны лампы 6 отрицательно- а ее управляпо чувст- экспери- параметго 0 юИзвестны рефлексометры, содермеритель времени, источник раэлектронные ключи и датчики.Предлагаемый рефлексометр отличается от известных тем, что в нем установлен индикатор порогового уровня, выполненный в виде приемника раздражения, усилителя с регулируемой амплитудой выходного сигнала и формирователя выходного сигнала. Такое выполнение рефлексометра обеспечивает регистрацию времени реакции от момента достижения раздражителем порогового уровня чувствительности до момента выполнения ответной реакции.На чертеже изображена принципиальная схема предлагаемого рефлексометра.Рефлексометр содержит электронный аналог периферической части того анализатора, который подвергается воздействию раздражителя, Электронный аналог - это активный элемент обратной связи между испытуемым и измерительным прибором. Таким электронным аналогом является индикатор порогового уровня, содержащий приемник 1 раздражения, усилитель 2 с регулируемой амплитудой выходного сигнала и формирователь 3 выходного сигнала.Настраивают электронный аналогвительности (непосредственно перед ментом при конкретных физических рах окружающеи среды для конкретдивидуума) таким образом, чтобы в начала восприятия испытуемым разд ля, на выходе аналога появился импу 5 статочный для запуска измерителя ррефлексометра.Рефлексометр имеет два электронных ключа: один для управления измерителем 4 времени реакции на лампе 5 и левой половине лампы 6, а другой для управления источником 7 раздражения на правой половине лампы б и лампе 8, На лампах 5 и 8 собраны триггеры, каждый из которых имеет по два состояния устойчивого электрического равновесия; а на лампе 6 - два усилителя постоянного напряжения, являющихся соединительными звеньями в цепях измерителя времени и источника раздражения, Анодной нагрузкой правой (на чертеже) половины лампы б слу жит электромагнитное реле 9, через контактыкоторого к внешнему источнику 10 питания можно подключить любой источник раздражения, работающий от электрического тока.2 ОО 721 Предмет изобретения Составитель Е. Ланпбург Редактор В, Н. Торопова Техред Т. П. Курилко Корректоры: О. Б, Тюрина и Т, Д, ЧунаеваЗаказ 327 о/1НИИПИ Комитета Тираж 635делам изобретений и открытий прМосква, Центр, пр. Серова, д. 4Т Подписное овете Министров СССРпографпя, пр. Сапунова, 2 Опрокидывание каждого из триггеров приводит к скачкообразному повышению напряжения на аноде закрывшейся половины лампы. Часть напряжения поступает на управляющую сетку половины лампы б, компенсирует 5 действие отрицательного напряжения и открывает ее. Второе опрокидывание триггера, т. е. возвращение в исходное состояние, снова приводит к запиранию лампы усилителя, аким образом, отпиранием и запиранием обеих 10 половин лампы б осуществляется безынерционное управление режимом работы измерителя времени и источника раздражения. При этом, оба электронных ключа выполнены независимыми друг от друга на включение уп равляемых объектов.При включении источника раздражения с помощью датчика-экспериментатора 11 раздражитель .начнет одновременно воздействовать на испытуемого и приемник раздраже ния 1 (например, фотодиод 12 или микрофон 13), сигнал с которого поступает на двухкаскадный усилитель 2 и формирователь 3 выходного сигнала, работающие на двойном триоде 14 и газоразрядной лампе 15, подключен. 25 ной параллельно нагрузочному сопротивлению 1 б. Величина выходного напряжения, регулируемая переменным сопротивлением 17, подбирается таким образом, чтобы вспышка лампы 15 произошла в тот момент, когда ин- ЗО тенсивность раздражителя достигнет порогового уровня восприятия испытуемого при конкретных условиях эксперимента (основным из нпх является уровень фонового раздражения), Отрицательный импульс через конденсатор 18 поступает на открытый вход лампы 5, опрокидывает триггер, работающий на этой лампе, и обеспечивает включение измерителя 4 времени.Ответная реакция испытуемого на действие раздражителя, воспринимаемая датчиком испытуемого 19, приводит к вторичному опрокидыванию триггера на лампе 5 и выключению измерителя времени. Одновременно, отрицательный импульс, снимаемый с помощью конденсатора 20 с анода правой половины этой лампы, вторично опрокидывает триггер на лампе 8 и выключает источник 7 раздражения,Рефлексометр, содержащий измеритель времени, источник раздражения, электронные ключи и датчики, отличающийся тем, что, с целью обеспечения регистрации времени реакции от момента достижения раздражителем порогового уровня чувствительности до момента выполнения ответной реакции, в нем установлен индикатор порогового уровня, выполненный в виде приемника раздражения, усилителя с регулируемой амплитудой выходного сигнала и формирователя выходных сигналов.
