Дисковый эргометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

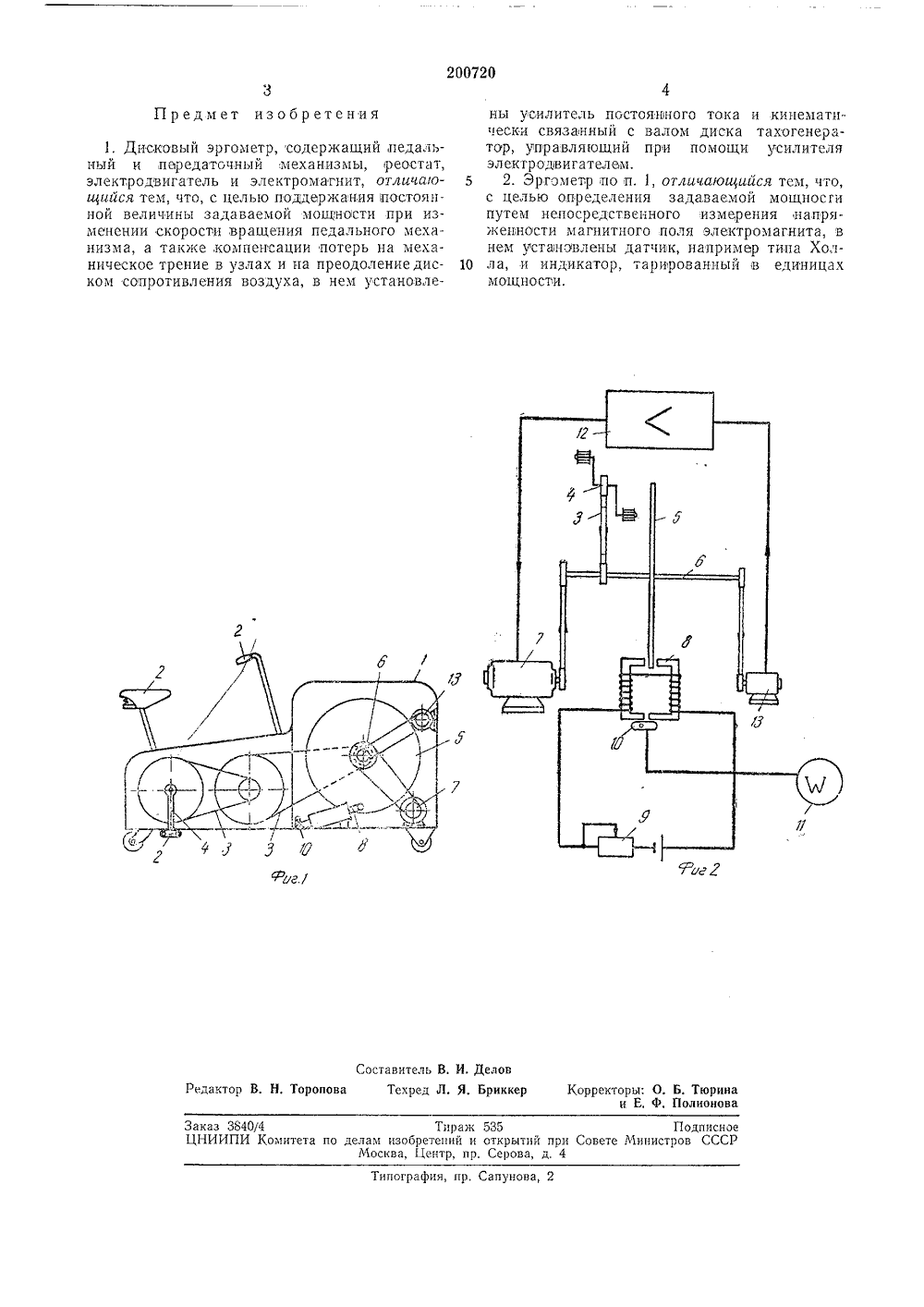

200720 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Саниалистичесних Ресоублии. 30 а, 4/06 1115617/31-1 Заявлено 01.Х 1.1966 неприсоединением заявкиМПК А 61 Ь Приорит Комитет оо делам аабретений и открыти ори Совете Министров СССРДК 616-072.7: :615.47 (088,8) Опубликовано 15,71.1967. БюллетеньДата опубликования описания 15.Х 11,196 Авторыизобретен, М. Горщунов, А. А. Стахов, Г. Г, Умнов и М. Г. Шапир Заявитель Самостоятельное конструкторско-технологическое бюро МедфизприборИСКОВЫЙ ЭРГОМЕТ тли нов- ене- рво- зво- заости кже треп,1Известны устройства, задающие определенную физическую нагрузку, содержащие велосипедного типа педальный и передаточный механизмы, сетевой источник питания, электромагнит, диск,и электропривод. Такие уст ройства изменяют, величину задаваемой мощности при изменении скорости вращения псдального механизма и не учитывают потери на механическое трение,в узлах и на преодоление диском сопротивления воздуха, Кроме того, в них величина задаваемой мощности устанавливается путем изменения параметров электрического тока, проходящего через индукционные катушки электромагнита. Вследствие остаточного магнетизма материала сердечника электромагнита прибор, включенный ь цепь последнего, должен обладать тем же гистерезисом, что и сердечник. Предложенный дисковый эргометр о чается от известных тем, что в нем уста лены усилитель постоянного тока, тахог ратор и электрический управляемый се привод, Такое выполнение эргометра по ляет поддсрживать постоянной величину даваемой мощности при изменении скор вращения педального механизма, а та компенсировать потери на механическое ние в узлах и на преодоление диском со тивления воздуха,Чтобы определять задаваемую мощность путем непосредственного измерения напряжен ности магнитного поля электромагнита, в эргометре установлены датчик,и индикатор, тарированный в единицах мощности.На фиг, 1 изображен эргометр, вид сбоку; на фиг. 2 - его функционально-кичематическая схема.В корпусе 1 эргометра помещены педальный механизм 2 передачи 3 и 4, диск 5, посаженный на вал б. Диск, приводимый в движение от электродвигателя 7, вращается в воздушном зазоре электромагнита 8. Требуемую мощность регул,лруют с помощью задающего устройства 9, выполненного, например, в виде реостата, Измеряют напряженность магнитного поля в эргометре прибором 10, на. пример датчиком типа Холла, и индикатором 11, тарированным в единицах мощности. Для компенсации мощности, теряемой при механи. чвском трении в узлах и передачах эргометра, а также на преодоление диском сопротивления воздуха, в устройстве установлен электродвигатель. Этим электродвигателем управ ляют усилитель 12 постоянного тока и тахо- генератор 13. При увеличении скорости,вращения ди ка возрастает напряжение, снимаемое с тахогенератора, а также подаваемое с выхода усилителя напряжения на электродвигатель,200720 г./ Составитель В, И. Делов оропова Техред Л, Я. Бриккер Корректоры: О. Б. Тюрина и Е, ф. Полионоваедактор В Подписное ете Министров СССРТирагк 535лам изобретений и открытий при Москва, Центр, пр. Серова, д. 4 Заказ 3840/4ЦНИИПИ Комитета п пография, пр. Сапунова, 2 Предмет изобретения 1, Дисковый эргометр, содержащий, педальный и,передаточный механизмы, реостат, электродвигатель и электромагнит, отличиющийся тем, что, с целью поддержания постоянной величины задаваемой мощности при изменении скорости вращения педального механизма, а также, компенсации потерь на механическое трение в узлах и на преодоление диском сопротивления воздуха, в нем установлены усилитель постоянного тока и кинематически связанный с валом диска тахогенератор, управляющий прои помощи усилителя электродвигателем.5 2. Эргометр по п. 1, отличающийся тем, что,с целью определения задаваемой мощносги путем непосредственного измерения напряженности магнитного поля электромагнита, в нем установлены датчик, например типа Хол ла, и индикатор, тарированный в единицахмощности.
СмотретьЗаявка
1115617
Самосто тельное конструкторско технологическое бюро
В. М. Горшунов, А. А. Стахов, Г. Г. Умнов, М. Г. Шапир
МПК / Метки
МПК: A61B 5/22
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-200720-diskovyjj-ehrgometr.html" target="_blank" rel="follow" title="База патентов СССР">Дисковый эргометр</a>
