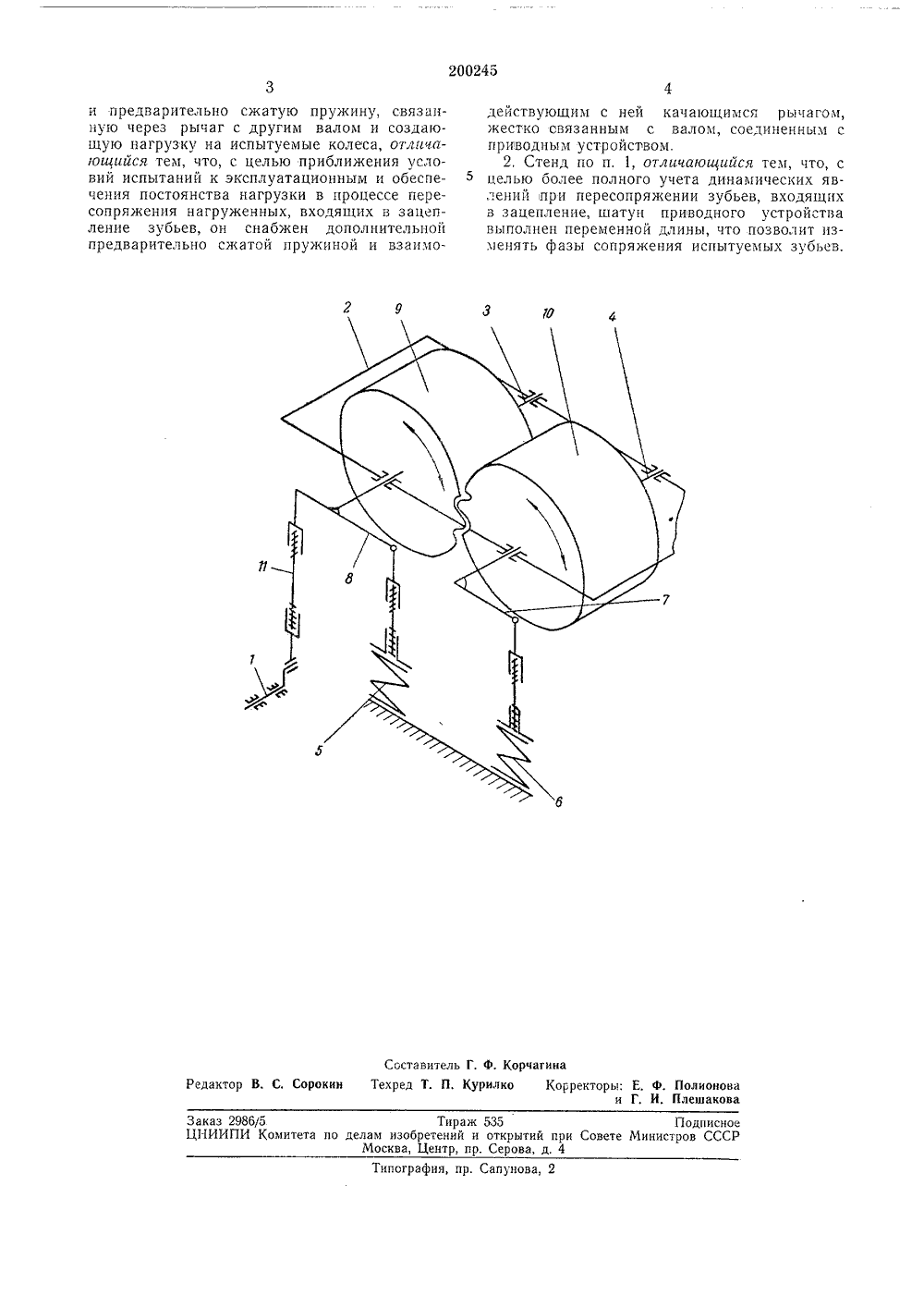

Стенд для динамических испытаний на изломную прочность зубчатых колес

Номер патента: 1559269

Опубликовано: 23.04.1990

Авторы: Манукян, Мнацаканян, Оганесян, Стакян

МПК: G01N 3/34

Метки: валов, замкнутого, испытания, контура, нагружающее, стендам, усталость

...в виде шлицевого вала 2 и косозубой зубчатой 20 передачи с колесами 3 и 4. На колесо 3, с осевым шлицевым отверстием установлен на подшипнике 5 стакан 6, дно которого через шарик 7 связано с механизмом 8 осевого перемещения колеса 25 3. Система нагружения состоит из рычага 9, стойки 10, откидного болта 11, шарнирно соединенного с рычагом 9, гайки 12 для нагружения при "жестком" нагружении, планки 13, а также шкива 30 14 и троса 15 при "мягком" нагружении. Регистрация напряжений осуществляется шкалой 16 и указателем 17.Устройство работает следуюшим образом. 35Для испытания образцов при "жест" ком" нагружении вращают гайку 12, пе- ремещают и Фиксируют откидной болт 11; Механизм 8 осевого перемещения колеса через шарик 7 переместит восевом...

Номер патента: 1619096

Опубликовано: 07.01.1991

Авторы: Бурумкулов, Конаков, Михайлов, Нурханов

МПК: G01M 13/00

Метки: валов, испытания, машин, стенд

...весов в процессе испытания вала. При возбуждении электромагнитов случайным поуровню и характерутоком возбуждения и возникновении электромагнитного поля между полюсами электромагнитов по 10 рошок втягивается и создает трение между ведущей и ведомой частями муфты. Возникающие при этом в тормозных муфтах крутящие моменты сил сопротивления,имитирующие случайный закон эксплуатационных нагрузочных режимов, передаются испытуемому валу 30 через шариковые карданы 33, 35, водило 34, зажимные устройства 28, 29 и 39, 40.Шариковый кардан 33 обеспечивает равную угловую скорость при передаче момента сил сопротивления от ведомой части 20 муфты 24 к зажимному устройству через во 25 дило 34 и диск 32, установленный с помощью шарикового узла 31 к...

Номер патента: 1244553

Опубликовано: 15.07.1986

Авторы: Воробьев, Горбачев, Фокин

МПК: G01N 3/32

Метки: валов, изгибе, испытания, стенд, усталость

...содержит две массы 1 и 2 сзахватами 3-8 для крепления их наиспытуемом валу 9, привод 10, раз-15мещенный на массе 2 вибратор 11,один конец вала которого муфтой 12связан с приводом 10, соединяющуюмассы 1 и 2 тягу 13, один конец которой подпружинен пружиной 14 с гайкой 15 относительно .массы 1, приспособление для сближения масс 1 и 2,выполненное в. виде центробежногорегулятора 16 и шарнирно соединенное с другим концом тяги 13, зубчатую передачу 17, размещенную на массе 2 и соединяющую вал центробежногорегулятора 16 с валом вибратора 11,и индикатор 18 изгиба, предназначенный для размещения на испытуемом Зовалу 9. Стенд работает следующим. образом.Предварительный изгиб вала .9 создают сближением масс 1 и 2 с помощью сжатия пружины 14...

Номер патента: 1252700

Опубликовано: 23.08.1986

Авторы: Воробьев, Козлов, Фокин

МПК: G01N 3/32

Метки: валов, испытания, резонансный, стенд

...б, Вибратор 4 снабжен механизмом поворота, выполненным в виде наружной 7 и внутренней 8 полумуфт и регулятора 9 скорости инерционного типа.Наружная полумуфта 7 жестко соединена с корпусом вибратора 4 и выполнена с винтовым пазом 10 на внутренней поверхности. Внутренняя полумуфта 8 снабжена шипами 11 на наружной поверхности, входящими в винтовой паэ 10 наружной полумуфты 7, установлена с воэможностью осевого перемещения и соединена регулятором 9 скорости с валом вибратора 4. Вибратор 4 закреплен на массе 1 в подшипниках 12. На валу 3 установлен индикатор 13. 1 О 15 20 25 30 35 Стенд работает следующим образом.Испытуемый вал 3 с индикатором 13 закрепляют зажимами 2 на массах 40 1. Лвигатель 5 через карданный вал 6 приводит во вращение валы...

Номер патента: 1354049

Опубликовано: 23.11.1987

Авторы: Белых, Божко, Горелик, Ляшенко, Павлов, Федоров

МПК: G01M 15/00

Метки: вентилятора, испытания, колеса, лопаток, рабочего, центробежного

...2 диски 3 и 4, расположенные на валу 5 испытываемого рабочего колеса 6. Устройство дополнительно содержит механизм регулирования частоты собственных колебаний, 25 выполненный в виде пластин 7, закрепленных на диаметрально противоположных лопатках 8 и снабженных сменными грузами 9, а диски 3 и 4 жестко соединены с силовозбудителем 1, платфор мой 2 посредством стоек 10 и 11 и снабжены фиксаторами 12 рабочего колеса 6.Устройство работает следующим образом.35Силовозбудителем 1 задают требуемую частоту колебаний лопаток 8 с установленной и жестко связанной с ней пластиной 7 механизма регулирования частоты собственных колебаний ло патки 8. Сменными грузами 9 пластины установленной на противоположной лопатке 8, подстраивают ее резонансную...
