Номер патента: 199942
Текст

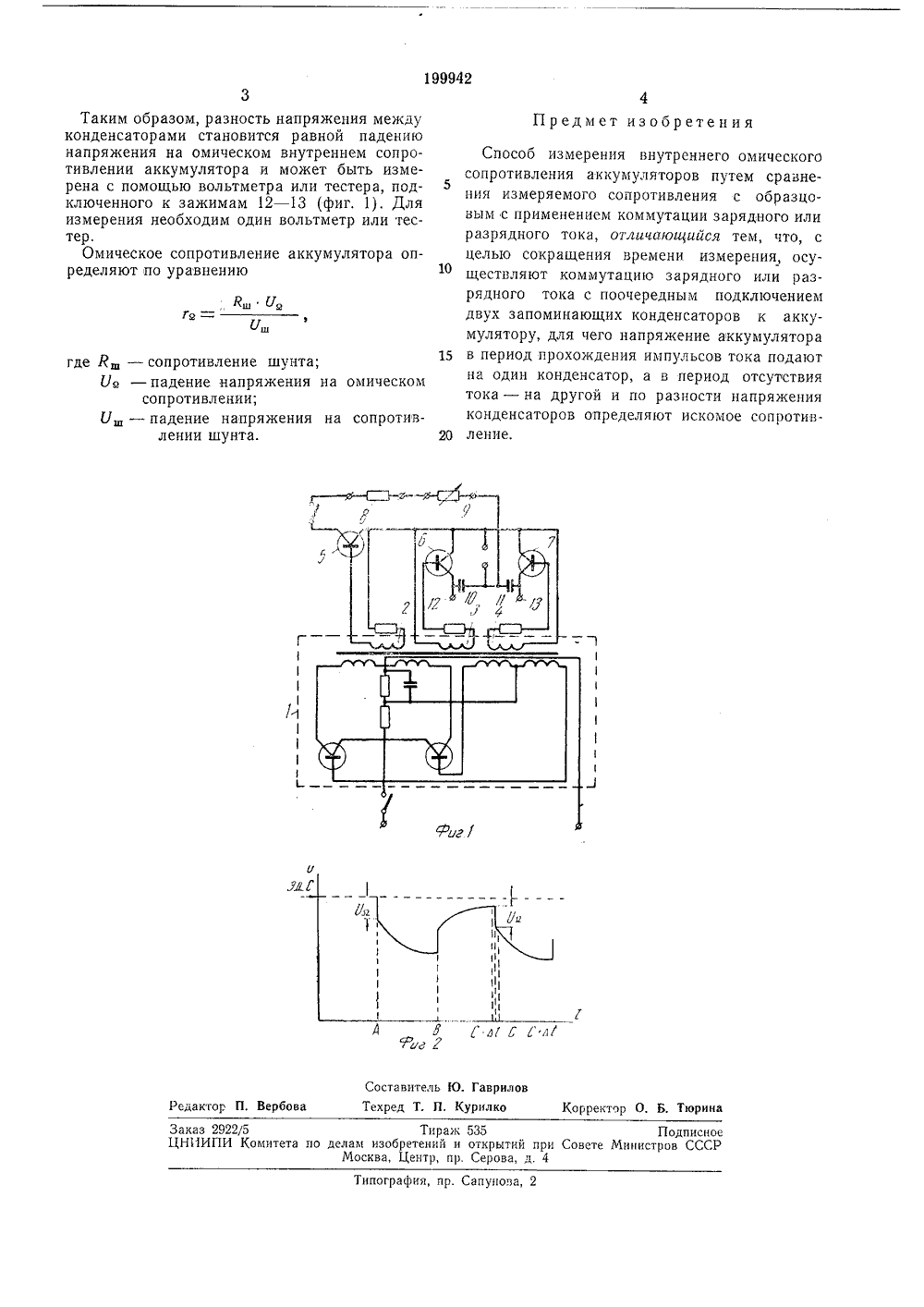

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистичеоких Реолублик.541,136,3(088 иоритет Комитет ло делам обретений и открыт опубликовано 29711,1967, Бюллетень16Дата опубликования описания 22.1 Х.1967 ори Совете Миииотров СССРОСОБ ИЗМЕРЕНИЯ ВНУТРЕННЕГО ОМИЧЕСКО СОПРОТИВЛЕНИЯ АККУМУЛЯТОРОВсхема сопро- ависи 2 30 с присоединением заявкиИзобретение относится к области химических источников тока и может быть применено при определении параметров аккумуляторов и батарей.Известны способы измерения омического внутреннего сопротивления аккумуляторов путем сравнения измеряемого сопротивления с образцовым с применением коммутации зарядного или разрядного тока. Оборудование для осуществления этого способа дорого и гро моздко.Предложенный способ отличается от известных тем, что используют коммутацию зарядного или разрядного тока с поочередным подключением двух запоминающих конденсаторов 1 к аккумулятору, При этом напряжение аккумулятора в период прохождения импульсов тока подают на один конденсатор, а в период отсутствия тока - на другой, и по разности напряжений конденсаторов определяют иско мое сопротивление.На фиг. 1 приведена электрическаядля измерения омического внутреннеготивления аккумуляторов, на фиг. 2 - змости напряжения аккумулятора А .Схема включает полупроводниковый инвертор 1 с тремя выходными обмотками 2, 3 и 4, коммутирующий триод б, два переключающих триода б и 7, шунт 8, регулировочный реостат 9 и конденсаторы 10 и 11. Для измерения омического внутреннего сопротивления аккумулятора собирают зарядную или разрядную цепь, состоящую из шунта 8, регулировочного реостата 9 и переход эмиттер-коллектор коммутирующего триода 5, управляемого с помощью обмотки 2, Затем эту цепь коммутируют с частотой 50 - 200 гц, и напряжение аккумулятора при прохождении тока и во время его отсутствия подают с помощью переключающего устройства (триоды б и 7, управляемые инвертором 1) на два конденсатора таким образом, что разность напряжения между ними принимает значение падения напряжения на омическом сопротивлении аккумулятора.Падение напряжения на омическом внутреннем сопротивлении аккумулятора может быть определено как разность между значением напряжения на аккумуляторе (см. фиг. 2) в моменты С - Лг и С+Л 1 при Л - О,Конденсаторы 10 и 11 при периодическом подключении к аккумулятору с частотой, равной частоте инвертирования полупроводникового инвертора 1, заряжаются один до максимального значения напряжения на аккумуляторе в течение полупериода от А до В, другой до максимального значения напряжения на аккумуляторе в течение полупериода от ВСс л СоставитТехред Т Ю. Гаврилов Курилко Редактор рбо ректор О, Б, Тюри Тпрагк 535 делам изобретений и открытий при Москва, Центр, пр. Серова, д. 4Подписноеовете Министров СССР Сапунова,афин Таким образом, разность напряжения между конденсаторами становится равной падению напряжения на омическом внутреннем сопротивлении аккумулятора и может быть измерена с помощью вольтметра или тестера, подключенного к зажимам 12 - 13 (фиг. 1). Для измерения необходим один вольтметр или тестер.Омическое сопротивление аккумулятора определяют по уравнению где И - сопротивление шунта;Уо - падение напряжения на омическомсопротивлении;Уш - падение напряжения на сопротивлении шунта. 4 Предмет изобретенияСпособ измерения внутреннего омического 5сопротивления аккумуляторов путем сравнения измеряемого сопротивления с образцовым с применением коммутации зарядного или разрядного тока, отличающийся тем, что, с целью сокращения времени измерения, осуществляют коммутацию зарядного или разрядного тока с поочередным подключением двух запоминающих конденсаторов к аккумулятору, для чего напряжение аккумулятора 15 в период прохождения импульсов тока подаютна один конденсатор, а в период отсутствия тока - на другой и по разности напряжения конденсаторов определяют искомое сопротив ление.
СмотретьЗаявка
1014523
МПК / Метки
МПК: G01R 27/02, G01R 27/14, H01M 10/48
Метки: аю, б5лиотг, есоюзидй•дтгпи, е„г, о-11, рскд8, хашев, •-•"г5
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-199942-eg-esoyuzidjjdtgpi-o-11-g5-i-i-g-rskd8-b5liotg-ayu-m-khashev.html" target="_blank" rel="follow" title="База патентов СССР">Ег. есоюзидй•дтгпи; о-11 •• “•-•”г5 i и: ;: г. рскд8: б5лиотг: аю. м. хашев</a>
Стабилизатор зарядно-разрядного тока для аккумуляторов
Номер патента: 868923
Опубликовано: 30.09.1981
МПК: H02J 7/32
Метки: аккумуляторов, зарядно-разрядного, стабилизатор
...переводят также в положение минимального тока (например, путем ручного перевода якоря в крайнее правое положение) и включают автотрансформатор в сеть переменного тока. Изменяя сопротивление задатчика 10, по амперметру 6 устанавливают заданный ток в цепи аккумуляторов 8. У правильно отрегулированного стабилизатора при малейшем качании якоря 17 в ту или другую сторону шток 4 плавно и быстро перемещается с одинаковой скоростью в обе стороны, восстанавливая равновесие в системе и заданный ток. Равенство скорости перемещения штока 4 и скорость его перемещения можно откорректировать регулировкой дросселей 35 и 36.Задатчнк 10 или резистор 13 выполняет роль задатчикастабилизнруемого тока, так как перемещают нулевую точку...
Преобразователь приращения сопротивления в период
Номер патента: 879480
Опубликовано: 07.11.1981
МПК: G01R 17/10
Метки: период, приращения, сопротивления
...сравнения.На чертеже представлена функцио.нальная схема устройства,Она включает источник напряжения1, резистивный мост 2, состоящий изтрех постоянных резисторов 3 и измеряемого резистора 4, причем сопротивления постоянных резисторов равныначальному значению сопротивленияизмеряемого резистора Й = Йо, дифференциальный усилитель 5, входыкоторого соединены с измерительнойдиагональю моста, интегратор 6, блоксравнения 7, формирователь импульсовобратнойсвязи 8,Преобразователь работает следующимобразом. При приращении сопротивле:ния резистора 4 на величину д Й наизмерительной диагонали моста 2 появляется разность напряжения, котораяусиливается усилителем 5,,дйэ э хСяо йгде Е - номинальное значение напряжения источника 1;К - коэффициент усиления...
Преобразователь приращения сопротивления в период
Номер патента: 1325368
Опубликовано: 23.07.1987
Авторы: Аллахвердов, Шпаков
МПК: G01R 17/10, G01R 27/00
Метки: период, приращения, сопротивления
...блока 6 сравнения отрицательное и равно - Е. На прямой вход интегратора 7 в этом случае подается отрицательное напряжение, равное величинеВ 5- Е1 где В и В - соответственно величины резисторов 4и 5.При этом напряжение на выходе интегратора 7 уменьшается, пока не,цостигнет величины напряжения на втором 40 входе блока 6 сравнения, равной вели- чине где В и В - величины резисторов 2и 3,В этот момент произойдет срабатывание блока 6 сравнения и напряжение на его выходе изменит знак, вследст" вие чего напряжение питания резистивного моста 1 станет положительным и равным Е. Поскольку напряжение на прямом входе интегратора 7, связанном с соответствующим измерительным плечом реэистивного моста 1, также поменяет знак с минуса на плюс, на выходе...
Зарядно-разрядное устройство
Номер патента: 729751
Опубликовано: 25.04.1980
Автор: Яковлев
МПК: H01J 7/04
Метки: зарядно-разрядное
...изображена схема одного из вариантов предлагаемого устройства.Обмотка 1 трансформатора через симметричный тринистор 2 и диод 3, зашунтированный резистором 4, соединена с клеммами для подключения регенерируемого гальванического элемента (аккумулятора) 5,Двухполупериодный выпрямитель со средней точкой б блока управления тринистором соединен с параметрическим стабилизатором 7, выход которого, в свою очередь, соединен с узлом 8 разряда времязадающего конденсатора 9. Резисторы 1 О и 11 соединены между собой и с конденсатором 9 и через синхронизирующие диоды 12 и 13 подключены к крайним выводам обмотки трансформатора. К времязадающему конденсатору 9 подключен узел 14 формирования импульсов, который включает тринистор 2.Предлагаемое устройство...
Импульсное зарядно-разрядное устройство
Номер патента: 345610
Опубликовано: 01.01.1972
МПК: H03M 1/52
Метки: зарядно-разрядное, импульсное
...через диоды 3 и 1 к обкладке интегрирующего конденсатора 1 и источнику постоянного напряжения 6, генератор тока 6 и ключи 7 ц 8. Отли чительная особенность устройства состоит втом, что один вывод генератора тока 6 подключен через ключ 7 к шине земля и чевез дополнительный диод 9 - к обкладке интегрирующего конденсатора 1, а другой вывод 25 генератора тока 6 подключен к другой обкладке дозирующего конденсатора 2 и через другой ключ 8 - к шине минус источника питания 10, Генератор тока выполнен на транзисторах 11 и 12, базы транзисторов присое динены к точкам делителя напряжения наКорректор Т. Бабакина Редактор Т. Орловская Заказ 3307/5 Изд.1019 Тираж 406 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий при Совете Министров...
