Управления инвертором
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 196993
Автор: Седов
Текст

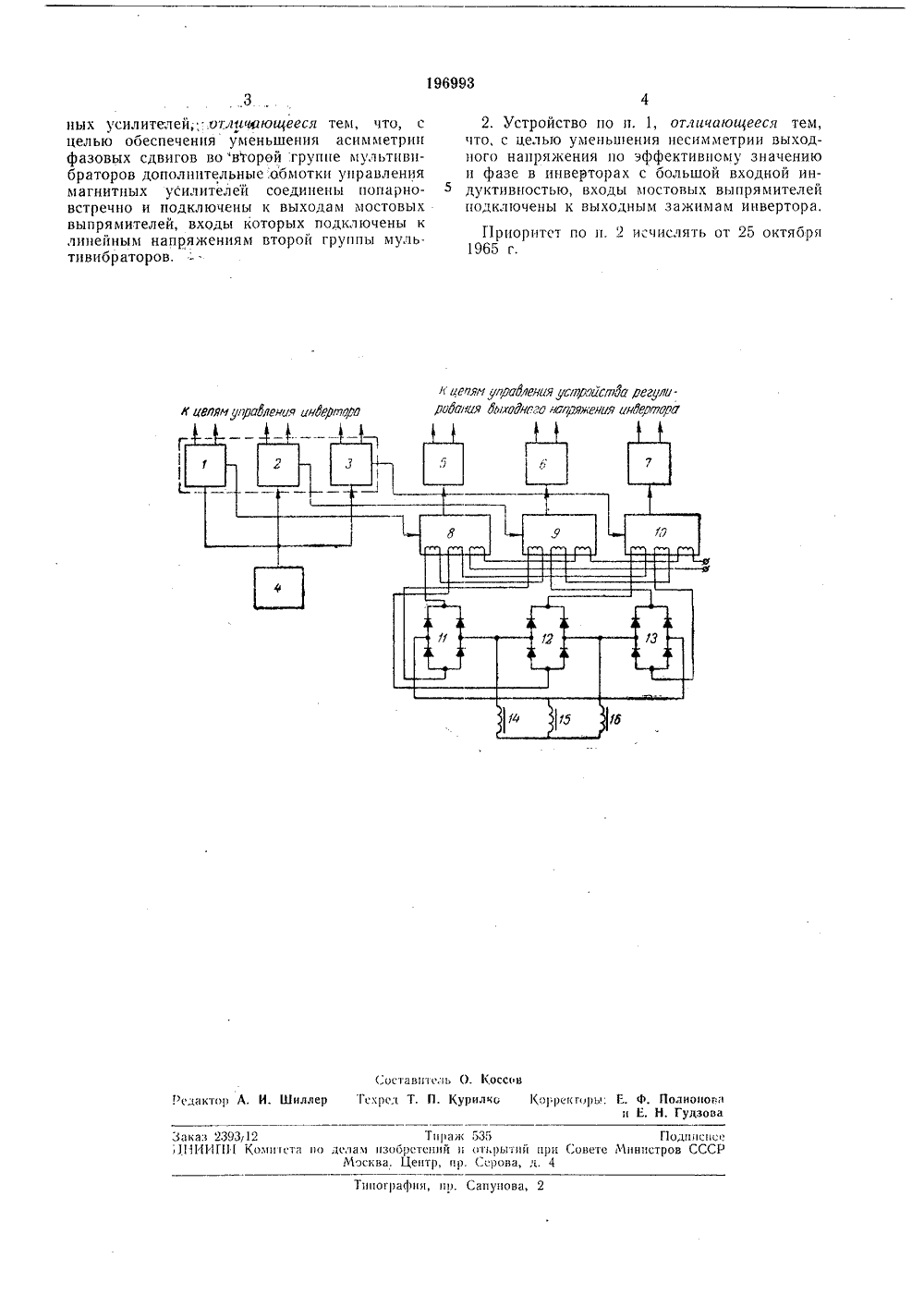

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Оооюз Советских социалистических Республикетель ависимо втЧН,1964 ( 909554/24ением заявкиаявлен присое Комитет по делам изобретений и открытий при Совете Министров СССРПриоритетОпубликовано 31 Х.1967. Бюллетень12Дата опубликования описания 7 ХН 1.1967 Авторзобрстени Н. Седов Заявитель УПРАВЛЕНИЯ ИНВЕРТОР УСТРОЙСЛВО редмет изобретеци ство для управления из двух групп по т ах мультивибраторов, ппе синхронизированы ым сдвигом прц помощиа во второй группе отношению к первым с ым сдвигом при помо 1. Устро 5 состоящее транзистор первой гр ным фазов генератораО рованы по мым фазо нвертором, днофазных которые в с постояцзадающегоинхроццзц- регулцруешц магнитИзвестные устройства для управления выходным каскадом инвертора, выполненные с применением двух групп транзисторных мультцвибраторов, синхронизированных по отношению друг к другу с регулируемым при помощи магнитных усилителей фазовым сдвигом, отличаются сравнительно невысокой точностью.В предлагаемом устройстве, с целью обеспечения уменьшения асимметрии фазовых сдвигов во второй группе мультцвибраторов, дополнительные обмотки управления магнитных усилителей соединены попарно-встречно ц подключецы к выходам мостовых выпрямителей, входы которых подключены к линейным напряжениям второй группы мультивцбраторов. Для уменьшения несимметриц выходного напряжения по эффективному значению и фазе в ццверторах с большой входной цндуктивцостью, входы мостовых выпрямителей подключены и выходным зажимам ицвертора.Иа чертеже показаналок-схема описываемого устройства.Группа мультцвцбраторов 1, 2 и 8 синхронизирована в кольцевую схему с постоянным фазовым сдвигом прц помощи задающего генератора 1. Вторая группа мультивибраторов 5, 6 и 7 синхронизирована цо отношению к мультивибраторам 1, 2 ц 8 с регулируемым фазовым сдвигом црц помощи магнитных усилителей 8, 9 ц 10,Если характеристики этих усилителей цеидентичны, то возцикгег асимметрия в фазовом сдвиге выходных напряжений мультцвцбраторов второй группы, что неблагоприятно сказывается ца работе инвертора. Для устранения этого недостатка в устройстве применены мостовые выпрямители 11, 12 ц 18, у которых к диагоналям переменного тока подключены линейные напряжения группы мульти- О вибраторов 5, 6 ц 7 обмотками выходныхтрансформаторов 14, 15 ц 16 а к диагоналям постоянного тока присоединены последовательно и встречно соединенные дополнительные обмотки магнитных усилителей 8, 9 ц 10.5 Г 1 рц одинаковом фазовом сдвцгс напряженийна выходе мультцвибраторов 5, 6 и 7 ампер- витки дополнительных обмоток компенсируют друг друга. Прц возникновении асимметрии фазовых сдвигов образуется разность ампер- О витков, уменьшающая асцмметршо.196993 н игпяи упраЬгнаяусн 1 райспда,оегуларйвы 1 ьцвангж нарякеная цнЦтра к цепям упраЬгноя инЬрщп Составнтсль О. Коссов ор А. И, Шиллер Тскрсл Т. П. Курилко Корректорьп Е. Ф и ЕПолиоповп . Гудзова акав 239312 Тиран 11 ИИГ 111 Копнтста по аслам изобретенийМосква, Центр, п 1нпографин, пр. Сапунова ных усилителей хллмчающееся тем, что, с целью обеспечения уменьшения асим метрип фазовых сдвигов во "вгорой группе мультпвпбраторов дополнительные.обмотки управления магнитных усилителей соединены попарно- встречно и подключены к выходам мостовых выпрямителей, входы которых подключены к линейным напряжениям второй группы муль. тивибраторов. 2. Устройство по и, 1, от,чичающеесл тем, что, с целью уменьшения несимметрии выходного напряжения по эффективному значению и фазе в инверторах с большой входной индуктивностью, входы мостовых выпрямителей подключены к выходным зажимам инвертора,Г 1 риоритет по и. 2 исчислять от 25 октября1965 г. 53 Г Подписное открытий прп Совете Министров СССР Ссрова, л. 4
СмотретьЗаявка
909554
Л. Н. Седов
МПК / Метки
МПК: H02M 7/48
Метки: инвертором
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-196993-upravleniya-invertorom.html" target="_blank" rel="follow" title="База патентов СССР">Управления инвертором</a>
