Способ термофиксации колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

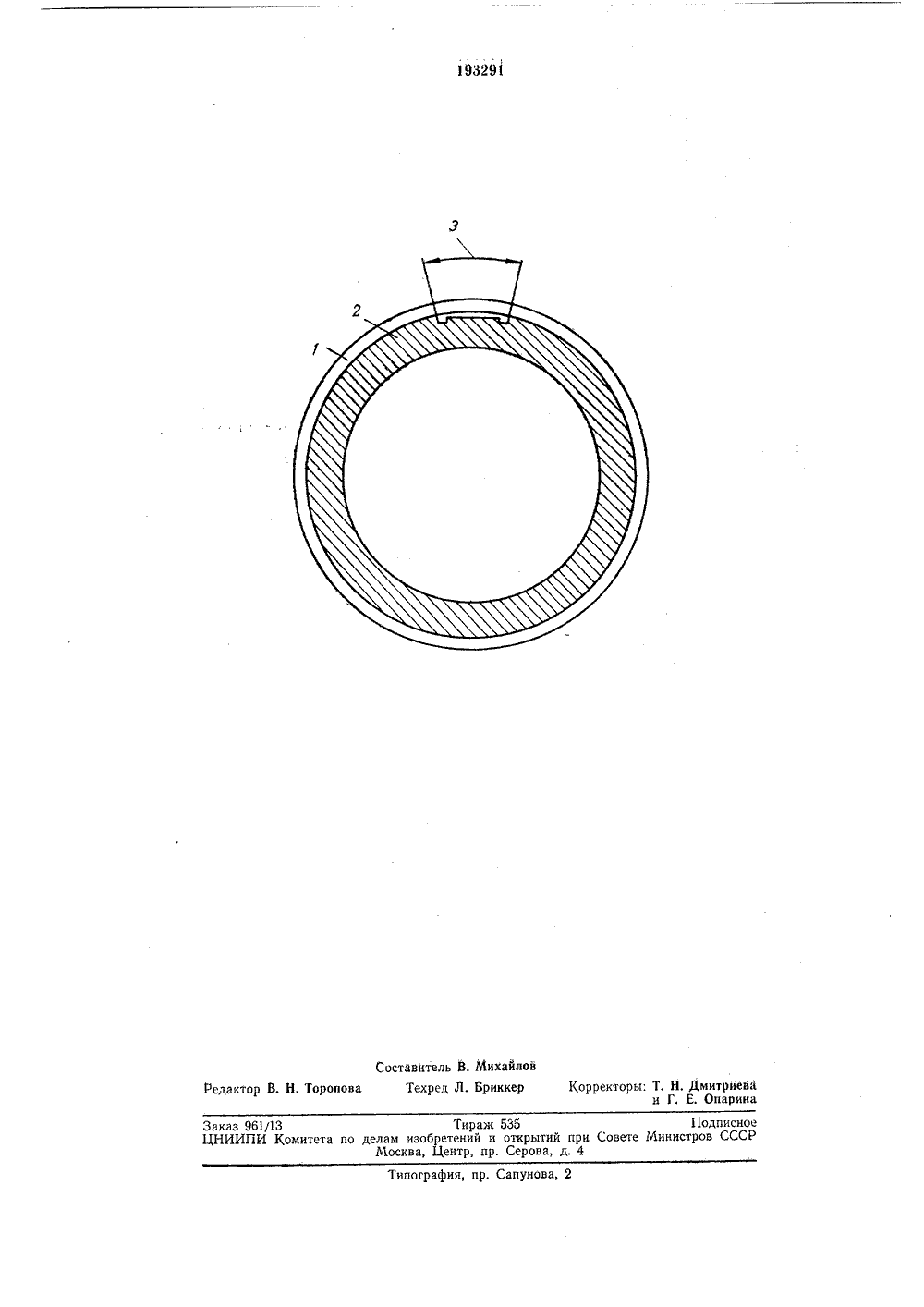

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 19329 Союз Советскик Социалистических РеспублинК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства158190Заявлено 19,1 Ч.1965 ( 1005227/25-27) Кл. 491, 9 единением заявкиМПК В 23 р Комитет по деламизобретений и открытипри Совете МинистровСССР ПриоритетОпубликовано 02,111,1967, Бюллетень6Дата опубликования описания 22 Х 1967 К 621.785.1.02-24 (088.8) ОСОБ ТЕРМОФИКСАЦИИ КОЛЕЦ ацию равок сразу ре 615+15 С охлаждением есте ван- приатия ющие Предмет изобре ц по авт. св.что, с целью колец и повыю оправку наовки поршне.ии в них вы Известен способ термофиксации поршневых колец по основному авт, св,158190.Предложенный способ отличается тем, что на овальную оправку напрессовывают неразрезные заготовки поршневых колец и после 5 термофиксации в них вырезают замок, что исключает коробление торцов колец и повышает их качество.На чертеже представлена схема, поясняющая предложенный способ. 10Механически обработанные неразрезные заготовки 1 колец напрессовываются пневмоили гидропрессом через переходной конус на овальную оправку 2, имеющую форму кольца в свободном состоянии. 15При напрессовке заготовок на оправку материал заготовок претерпевает пластическую деформацию, что приводит к повышению модуля упругости и улучшению структуры, при этом заготовки деформируются и принимают 20 форму овальной оправки.Когда на оправку наберут соответствующий пакет заготовок поршневых колец (например, 150 штук), их сжимают по торцам н в таком состоянии подают на термофиксв нагревательную печь.Термофиксацию нескольких оппроизводят в печи при температув течение 60 мин с последующимоправок на воздухе.После охлаждения вырезают замок вд на этих же оправках, строго ориентирных относительно фрез. Затем снимаютжимные шайбы, необходимые для сжпо торцам. Разрезанные заготовки, имеформу кольца в свободном состоянии, ссовываются пневмо- или гидропрессомступают на дальнейшую обработку. Способ термофиксации коле158190, отличающийся тем, исключения коробления торцов шения их качества, на овальну прессовывают неразрезные заго вых колец и после термофикса резают замок.Заказ 961/13 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
1005227
А. М. Сердюков, Ю. Ф. Казанков
МПК / Метки
МПК: B23P 15/06
Метки: колец, термофиксации
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-193291-sposob-termofiksacii-kolec.html" target="_blank" rel="follow" title="База патентов СССР">Способ термофиксации колец</a>
