Номер патента: 188467
Текст

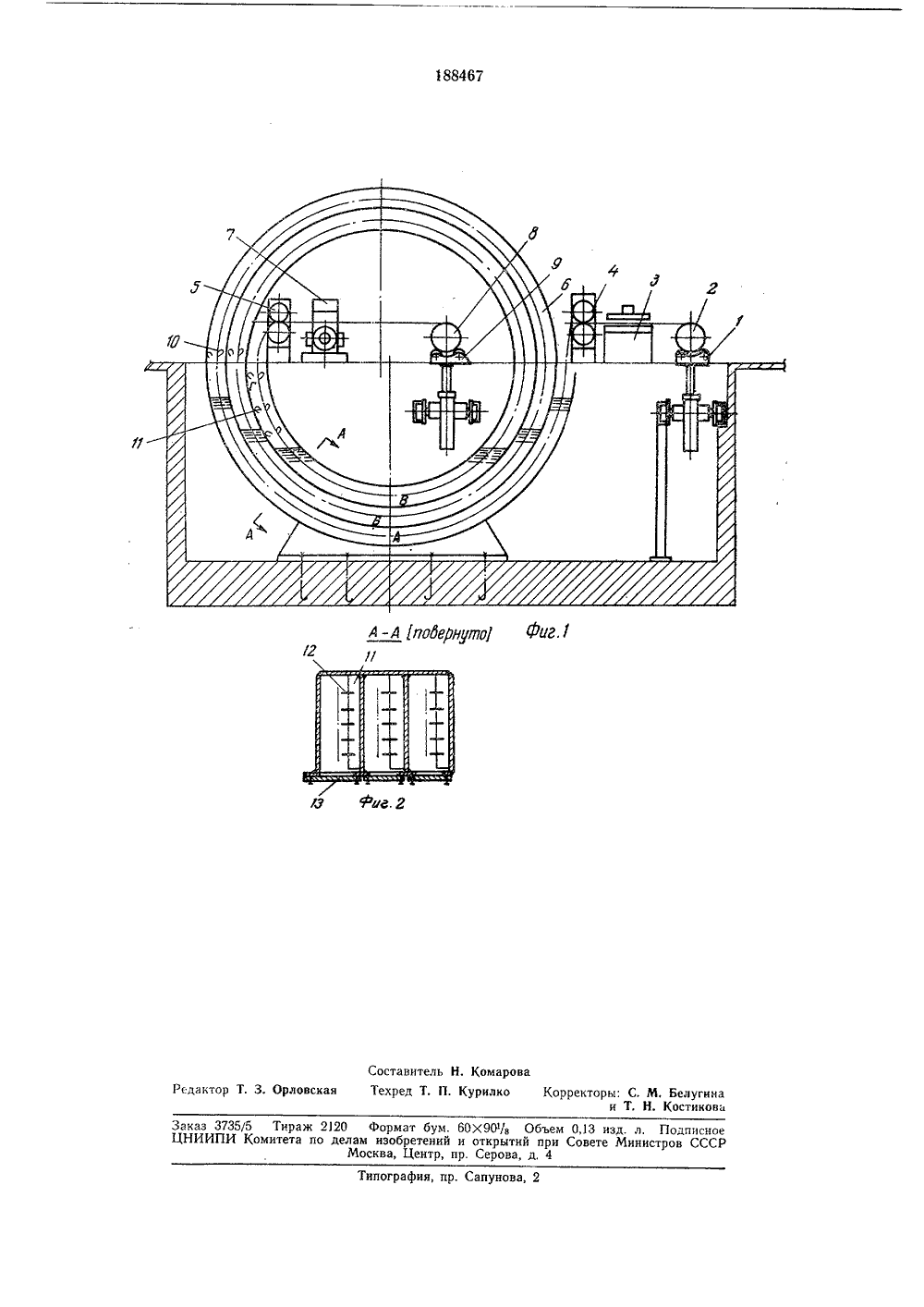

Йовз Советских Социалистических Республик,тт 1.1965 ( 1022748/22-2) Кл, 7 а, 2948 с 1-. 3/О заявлен пением заявки Мс присоеПриорит Комитет по лелем изобретений и открытий при Совете МинистровСССР15:621,79 18(088,8) ликовано ллетен Дата опубликовани писанн второбретен. А. Леви аявитель УСТРОЙСТВО ДЛЯ ХИМИЧЕСКОЙ ОБРАБОТКИ МЕТАЛЛИЧЕСКОЙ ЛЕНТЫения едмет и обработк ее ванн испособ машин ожницы,спечени виде сп итков ви меы, зачения, у, тя- отлия ком- ираль- верти 1Известные устройства для химической обработки металлической ленты занимают большие производственные площади, так как все операции осуществляются в последовательно расположенных ваннах с петлеобразным или горизонтальным движечием ленты.Предлагаемое устройство отличается от известных тем, что ванна для химической обработки ленты выполнена в виде спирального канала с расположением витков в вертикаль ной плоскости, Витки ванны образуют отделения обезжиривания, травления, промывки и сушки ленты.На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - то же, разрез по А-А.Устройство содержит тележку 1 подачи рулонов, разматыватель рулонов 2, стыкосварочную машину 3, тянущие ролики 4 и 5, спиральную ванну б, ножницы 7 для вырезки 20 сварного шва, намоточный барабан 8 и те. лежку сбрасывания 9 намотанных рулонов,Вертикальные витки спирали образуют четыре отделения ванны: обезжиривания А, травления Б, промывки В и сушки Г лент го рячим воздухом, подаваемым на ленту воздушными соплами.За отделениями обезжиривания и травления установлены воздушные сопла 10 для сдува раствора с ленты. К поверхности спирали с помощью поперечных планок 11 прикреплены направляющие 12 для направленного перемещения ленты. Для удобства монтажа каждое отделение ванны закрыто раздельной крышкой 13.Подача и слив раствора в отделения ванчы осуществляются через торцовую плоскость ванны. Конструкция ванны позволяет также производить струйную обработку ленты, для чего раствор и промывные воды подают через соответствующие коллекторы.Предложенная ванна компактна по конструкции и занимает меньшую производственную площадь по сравнению с известными,Устройство для химическойталлической ленты, включающгрузочное и наматывающее прразматыватель, стыкосварочнуюнущие ролики и гильотинные нчаюиееся тем, что, с целью обепактности, ванна выполнена вного канала с расположением вкальной плоскости.188467 бфнут ФО Составитель Н. Комарова едактор Т. 3, Орловская Техред Т, П. Курилко Корректоры: С. М, Белугина и Т, Н. Костиковаипография, пр. Сапунова, 2 аказ 3735/5 Тираж 2120 Формат бум. 60 Х 90% О ЦНИИПИ Комитета по делам изобретений и открытий Москва, Центр, пр. Серова, д
СмотретьЗаявка
1022748
МПК / Метки
МПК: C23G 3/02
Метки: 188467
Опубликовано: 01.01.1966
Код ссылки
